詳細信息（供應曲軸磁粉探傷機）

1．設備名稱、型號
CJW-4000微機控制熒光磁粉探傷機
2．概述
該機為微機控制半自動濕法熒光磁粉探傷設備，適用于鐵磁性零件的磁粉檢驗。它以小型工業可編程序控制器（PLC）為核心對系統的機械程序動作，如夾緊、線圈移動、噴灑磁懸液、磁化、工件旋轉、退磁、松夾等動作進行全過程控制，能按規定程序完成除缺陷人工觀察以外的全部探傷過程，既可自動操作，又可手動單步操作。
磁化電源主電路采用目前通用的可控硅無級調壓電路，用隔離輸出變壓器以低電壓大電流輸出，對工件進行周、縱向交流復合磁化，從而一次性探傷可檢查出工件表面和近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微缺陷。
磁化電源控制電路采用目前的集成電路技術，利用改變可控硅導通角來調整主電路輸出電流的大小，磁化電流連續可調，并具有斷電相位控制功能，既可用于連續法探傷，又可用于單方向磁化時的剩磁法探傷，其剩磁穩定度好。該機周向磁化采用通電法，縱向磁化采用磁軛加線圈法，保證了被磁化工件的縱向磁場均勻一致，能適應較長工件的探傷。其周向電極的夾緊，縱向線圈的移動，電極的轉動均采用電機驅動，并配有紫外燈及暗室。適用于機械、汽車、航空、內燃機、鐵道等行業對各種批量中小型鐵磁性零件的熒光磁粉探傷。

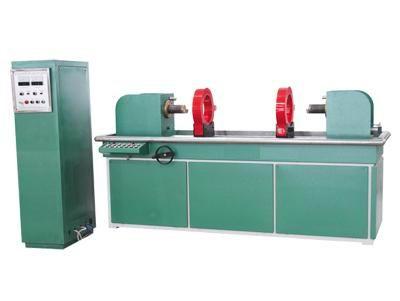

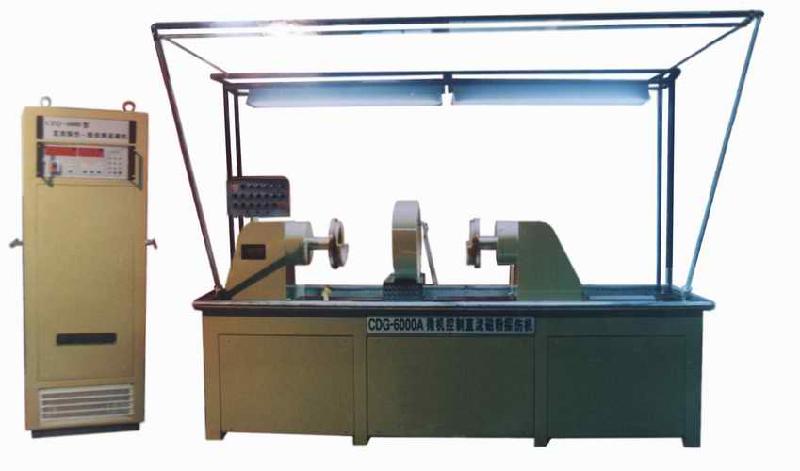

3．結構形式（如圖）
該設備為機、電分體式結構，主要由電源控制柜、磁化夾持裝置，以及紫外燈、暗室等組成。
電源控制柜內設有PLC中央控制系統、控制元件、磁化電流控制系統、電流測量指示系統。
磁化夾持裝置主要由周向電極、縱向線圈、縱向磁軛、周向磁化電動夾緊機構、隔離輸出變壓器、磁懸液噴灑和回收系統、紫外燈和暗室等幾部份組成。
驅動電極夾緊、電極轉動及線圈移動的電機均隱蔽于機床內部，采用機械延伸方式驅動，有效地保護了電機不被磁懸液的侵蝕，提高了設備的安全性能。
設備四周的門板均采用便于拆卸的手?jǐn)Q螺絲結構來固定，便于拆卸，機床內部視野開闊，使得清潔和修理極為方便。
磁化電源的隔離輸出變壓器和電極、線圈的連接導體均采用紫銅排及軟電纜連接。變壓器鐵芯采用冷軋高矽矽鋼片制作，所有電氣元件均經過嚴格老化篩選，確保質量。
磁懸液攪拌噴灑及回收系統由儲液箱、攪拌器、集液槽、抽液泵、輸液管、噴液器組成。其中儲液箱為獨立整體，蓋上裝有抽液泵，進行磁懸液的攪拌和抽液，置于機床底部，儲液箱底部安裝有四個小輪，使得儲液箱的換液清理變得非常方便。為了使磁懸液不產生吸附沉淀，儲液箱與集液槽均采用不銹鋼制造。
該設備的觀察暗室，是用方鋼焊接制成，四周用遮光布遮光，頂上裝有排風扇，在檢測位置的上前方配兩套紫外燈。
4．結構特點
4．1、中央處理系統采用PLC控制，即可實現手動控制（單步操作）又可實現自動控制；
4．2、縱向磁化采用磁軛加線圈結構（平時線圈套在固定電極的磁軛內），使得較長工件也能獲得均勻一致的縱向磁場，不但適合短工件的探傷，也適合較長工件的探傷；
4．3、磁化電源主電路，采用可控硅無節調壓，工作噪音小，輸出功率大，重復使用率高，低壓大電流輸出，安全可靠；
4．4、周、縱向磁化電流均可分別連續可調；
4．5、帶斷電相位控制功能，既可用連續法探傷，又可用剩磁法探傷，剩磁穩定度好；
4．6、機床的儲液箱和儲液槽均采用不銹鋼材料制造，既適用于油劑磁懸液，又適用于水劑磁懸液。且磁粉攪拌均勻，無沉淀死角；
5．主要技術指標
5．1、周向磁化電流：   AC   0－4000A（有效值）連續可調，帶斷電相位控制器功能；
5．2、縱向磁化磁勢：   AC  0－20000AT（有效值）連續可調，帶斷電相位控制器功能；
5．3、退磁效果：       自動衰減式退磁，退磁后工件的剩磁≤0.3mT；
5．4、夾緊方式：      （電動或氣動）夾緊；（據用戶要求）
5．5、磁化方式：       周向磁化、縱向磁化和復合磁化；
5．6、操作方式：       自動操作和手動單步操作；
5．7、紫外線強度：     距工件表面380mm處不小于1000μw/cm2；
5．8、交流剩磁穩定度： ≤±5%；
5．9、靈敏度：         A型15/50試片清晰顯示；
5．10、電源：          三相五線  AC 380V  50Hz  瞬時約150A
6．工藝流程
6．1、連續法探傷工藝流程
上料－－夾緊－－線圈移動－－噴灑磁化－－磁化－－轉動觀察－－退磁－－松開－－下料
三、設備使用環境及安裝要求：
環境溫度：-10° - +40°C
相對濕度：不大于85°C
安裝時設備放在平整的水泥或水磨地面上即可，無需與地面固定。
四、交貨期：
   預付款到位之日起2個月內交貨。
五、
1．設備預驗收
1．1預驗收是指設備制造完畢后，出廠前的驗收。設備發貨-15天通知需方派員按日期到達供方進行設備預驗收，驗收標準在滿足技術規格要求的前提下，按JB/T8290-1998標準和雙方簽定訂的技術協議進行檢驗，驗收結束，雙方簽訂驗收紀要后方可發貨。
1．2設備預驗收期間，若發現與雙方簽訂的技術協議以外的問題，在返工量不大的情況下，供方在發貨前可以給予解決，但切不可貨物到需方現場時提出，如是這樣一切后果自負。
2．安裝調試及驗收
2．1安裝調試是指設備到達需方后，在操作現場的安裝與調試。設備到達需方后，必須在一周內通知供方，3日內供方安裝調試人員到達需方要求進行安裝調試，并進行正式驗收，其驗收標準按第十條第1.1款要求進行。若驗收結果仍存在問題，供方可在不影響需方生產的前提下15天內給予解決。
2．2安裝調試結束以雙方簽署的“雙方入廠驗收報告”之日起算保修
期。
3．和售后服務
3．1設備所有原器件及原材料的購進，都是通過嚴格篩選和認證，保證是正規廠家生產，如有非正規廠家的器件，一經查出以一罰十，同時賠償經濟損失。
3．2所有自制件均采用合格材料，嚴格按設計工藝要求制造。
3．3期：設備自雙方簽署合格的需方入廠驗收報告之日起，保修12個月，并終身服務。
3．4保證期內出現設備本身質量問題，需方將立即通知供方，供方在48小時內到達需方，免費修理。保證期限外出現質量問題，在48小時到達需方（有償修理）。
3．5外，供方還可常年提供設備的備件和其它探傷用附件材料。
4．人員培訓
    供方可免費為需方培訓與使用設備的有關人員，培訓人地點在供方或需方，直至學會為止，但供方無權發證，如需上崗證，必須通過國家或部、省、行業舉辦的無損檢測培訓班，獲取二級資格證方可上崗。
5．包裝和運輸：
5．1包裝箱嚴格按標準規范進行包裝，運輸方式：汽車或火車托運。
5．2包裝和運輸費用，運輸費用按國家規定，包裝費用由供方承擔，運輸、保險及運輸費用由需方承擔，供方可托運。

標簽：鹽城市曲軸磁粉探傷機 鹽城市曲軸磁粉探傷機廠家
