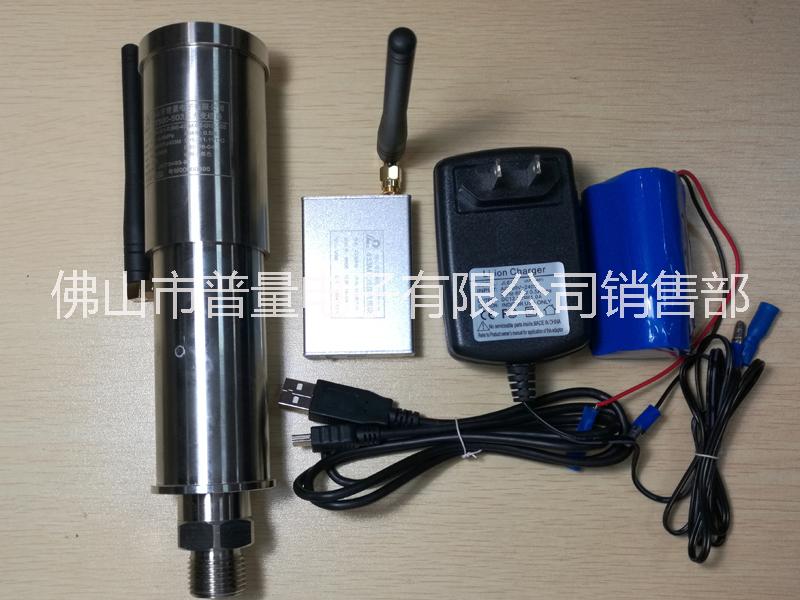

室內外無線壓力采集2.4G壓力變送器433M短距離無線壓力傳感器

一、型號命名
1、433M短距離無線壓力變送器分體結構
PT500-XXX-433M-XX-XX-1m-550
       A   B   C   D  E  F
2、433M短距離無線壓力變送器一體結構
PT500-XXX-433M-XX-XX-551
      A    B    C  D  E
A、量程參數：按實際數值標示
如：0.6MPA標為0.6M；35KPa標為35K
    200psi 標為200psi
B、輸出參數：433M/2.4G-RS485-RTU信號
C、精度參數： 0.25：±0.25%FS  0.5：±0.5%FS
D、安裝螺紋參數，按實際螺紋標示，
   如：M20X1.5標為M20；G1/4標為G1/4 等
E、電纜線長度1m
F、變送器結構參數，

二、產品概述
A、采用進口感壓芯片，具有零點、滿量程補償，溫度補償
B、數字RS485-RTU通信信號；高精度和高穩定性放大集成電路；
C、全封焊結構、抗沖擊、耐疲勞、可靠性高；
D、無線通訊距離最長可達5000m（可視距離）
E、結構小，外徑最小可達50mm；

三、產品應用：
A、液壓及氣動控制系統的壓力測試與監控；
B、石化、環保、空氣壓縮行業壓力測量；
C、樓宇自動化、恒壓供水系統壓力檢測；
D、工業過程檢測與控制；實驗室壓力校驗
F、電站運行巡檢、機車制動液壓系統；
E、城市管網、油田管道、大小型水電站的壓力網絡組態采集

四、采集方式：
1、使用電腦-軟件采集

2、使用PY500現二次儀表采集

五、主要技術參數

被測介質： 氣體、液體及蒸氣（弱腐蝕性）

壓力類型： 表壓；絕壓

量    程：

表壓正壓：5Kpa；10Kpa；20Kpa；50Kpa；100Kpa；200Kpa；500Kpa；

0.6Mpa；1Mpa；1.6Mpa；2Mpa；5Mpa；10Mpa；16Mpa；

20Mpa；30Mpa；40Mpa；50Mpa；60Mpa

表壓負壓：-100Kpa～0；-50Kpa～0；-20Kpa～0；-10Kpa～0；

表壓正負壓：-100KPa～100KPa；-100KPa～600KPa；-100KPa～1000KPa；

-0.1MPa～1.6MPa；-0.1MPa～2.5MPa；

±10KPa；±50KPa；±100KPa；

絕壓：0.1MPa；0.6MPa；1MPa；1.6MPa；2MPa；3MPa

輸    出： RS485-RTU通訊信號，433MHz無線傳輸

傳輸距離：

A、1200米（可視），功耗100mW

B、2500米（可視），功耗500mW

C\、5000米（可視），功耗2W

綜合精度：±0.25%FS、±0.5%FS

供    電：

發射部分：24VDC（9～30VDC）

接收部分：5VDC（100mW和500mW使用電腦USB供電，2W需要獨立供電）

絕緣電阻： ≥1000 MΩ/100VDC

介質溫度： -20～85℃

環境溫度：-20～85℃

儲存溫度：-40～90℃

相對濕度： 0～95% RH

密封等級：IP65/IP68

過載能力： 150%FS

響應時間：≤10mS

穩 定 性：≤±0.15%FS/年

振動影響：≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）

電氣連接：赫絲曼接頭（）；標準配線3米

壓力連接：M20×1.5，其它螺紋可依據客戶要求設計

連接螺紋材料：304/316L不銹鋼

六、產品結構圖

PT500-550分體式，發射部分采用外部供電產品結構圖

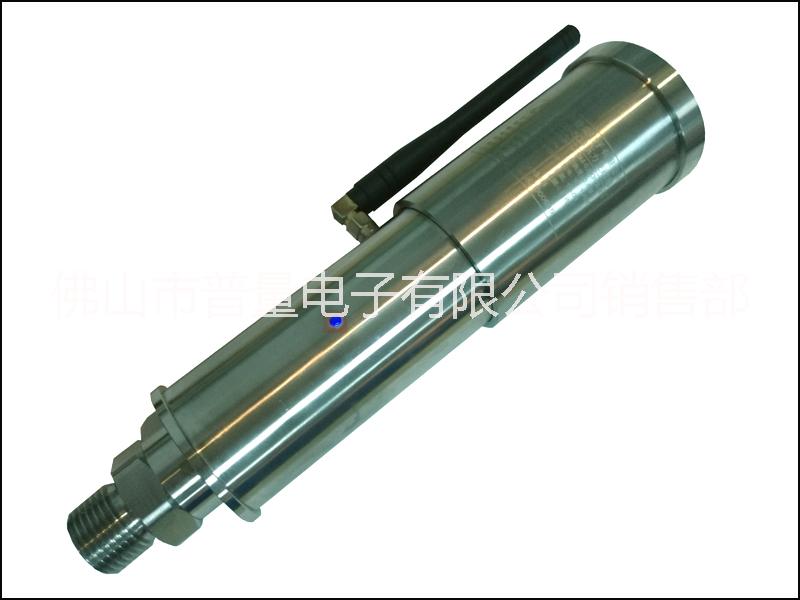

PT500-551一體式，發射部分采用電池供電產品結構圖

七、螺紋尺寸圖

八、安裝密封結構圖

九、RS485-RTU輸出通訊協議

標準MODBUS RTU通訊協議

本儀表通訊協議遵守MODBUS-RTU通訊規約，1個起始位，8個數據位，一個停止位。

以下指令定義假設儀表參數為：儀表地址設置為 1、通訊波特率9600、無效驗位、小數點1位、單位MPa、儀表顯示值500.0MPa。指令中讀指令、寫指令中的地址及數據均為高字節在前、低字節在后；CRC檢驗低字節在前，高字節在后。

【讀壓力值】

命令：01 03 00 04 00 01 C5 CB

指令說明：01（儀表地址） 03（讀命令）00 00（儀表通訊地址）00 01（讀一個參數）840A（CRC16效驗碼）

響應: 01 03 02 13 88 B5 12

指令說明：01（儀表地址） 03（讀命令）02（讀取的字節數，1個參數為2，2個參數為4 ....）13 88（13 88為16進制數13為高字節88為低字節轉為10進制數剛好為5000）B5 12（CRC16效驗碼）

【零飄調整】

命令：01 06 00 05 00 01 58 0B

指令說明：01（儀表地址） 06（寫指令）00 05（儀表通訊地址）00 01（零飄調整代碼）58 0B（CRC16效驗碼）

響應: 01 06 00 05 00 01 58 0B

指令說明：01（儀表地址） 06（寫指令）00 05（儀表通訊地址）00 01（零飄調整代碼）58 0B（CRC16效驗碼）

【讀參數值】

命令: 01 03  XX XX 00 01 CRC1 CRC2

指令說明：01（儀表地址） 03（讀命令）XX XX（參數地址:參見表2）00 01（讀一個參數）CRC1 CRC2（CRC16效驗碼:低字節在前，高字節在后）

響應：01 03 02 XX XX CRC1 CRC2

指令說明：01（儀表地址） 03（讀命令）02（讀取的字節數，1個參數為2，2個參數為4 ....）XX XX（返回的參數值：高位在前，低位在后）CRC1 CRC2（CRC16效驗碼：低字節在前，高字節在后）

【寫參數值】

命令: 01 06 XX XX data1 data2 CRC1 CRC2

指令說明：01（儀表地址） 03（讀命令）XX XX（參數地址：參見表2）data1 data2（寫入的參數：高字節在前，低字節在后。見表2）CRC1 CRC2（CRC16效驗碼：低字節在前，高字節在后）

響應：01 06 XX XX data1 data2 CRC1 CRC2

指令說明：01（儀表地址） 03（讀命令）XX XX（參數地址）data1 data2（寫入的參數：高字節在前，低字節在后。見表2）CRC1 CRC2（CRC16效驗碼：低字節在前，高字節在后）

表2：參數地址及數據

【寫參數步驟】

①密碼驗證，密碼為38 79H,即發送命令: 01 06 000A38 79 7B EA

②寫需要修改的參數，例如修改變送板地址為2時，命令：01 06 00 00 00 02 08 0B

注意：寫參數時，密碼認證只需1次，在不斷電情況下，其他參數可繼續修改而無需再次進行認證。斷電后，則需重新認證后方可改變參數。

附詳細指令代碼：

假設儀表參數為：儀表地址設置為 1，通訊波特率9600，無效驗位，小數點1位，單位MPa，儀表顯示值500.0MPa。

以下為主機（PC）發命令和儀表返回命令祥解：

//命令為16進制

一、讀指令

（1）【讀儀表地址命令】

命令：01 03 00 00 00 01 840A  01（儀表地址） 03（讀命令）00 00（儀表通訊地址）00 01（讀一個參數）840A（CRC16效驗碼）

儀表返回?cái)?shù)據：01 03 02 00 01 79 84     01（儀表地址） 03（讀命令）02（讀取的字節數，1個參數為2，2個參數為4 ....）00 01（儀表地址為1）79 84（CRC16效驗碼）

(2)【讀儀表波特率命令】

命令：01 03 00 01 00 01 D5 CA  01（儀表地址） 03（讀命令）00 03（儀表通訊波特率）00 01（讀一個參數）840A（CRC16效驗碼）

儀表返回?cái)?shù)據：01 03 02 00 04 B9 87     01（儀表地址） 03（讀命令）02（讀取的字節數，1個參數為2，2個參數為4 ....）00 03（查表2波特率9600）F8 45（CRC16效驗碼）

（3）【讀儀表單位命令】

命令：01 03 00 02 00 01 25 CA  01（儀表地址） 03（讀命令）00 02（儀表單位）00 01（讀一個參數）25 CA（CRC16效驗碼）

儀表返回?cái)?shù)據：01 03 02 00 02 39 85     01（儀表地址） 03（讀命令）02（讀取的字節數，1個參數為2，2個參數為4 ....）00 02（查MODBUS表代表單位MPa）39 85（CRC16效驗碼）

（4）【讀儀表小數點命令】

命令：01 03 00 03 00 01 74 0A  01（儀表地址） 03（讀命令）00 03（儀表小數點）00 01（讀一個參數）74 0A（CRC16效驗碼）

儀表返回?cái)?shù)據：01 03 02 00 01 79 84     01（儀表地址） 03（讀命令）02（讀取的字節數，1個參數為2，2個參數為4 ....）00 01（查MODBUS表代表1位小數）79 84（CRC16效驗碼）

（5）【讀儀表顯示值命令】01 03 00 04 00 01 C5 CB  01（儀表地址） 03（讀命令）00 04（儀表顯示值）00 01（讀一個參數）C5 CB（CRC16效驗碼）

儀表返回?cái)?shù)據：01 03 02 13 88 B5 12     01（儀表地址） 03（讀命令）02（讀取的字節數，1個參數為2，2個參數為4 ....）13 88（13 88為16進制數13為高字節88為低字節轉為10進制數剛好為5000）B5 12（CRC16效驗碼）

（6）【讀校驗位】01 03 00 06 00 01 64 0B    01（儀表地址） 03（讀命令）00 06（校驗位）00 01（讀一個參數）64 0B（CRC16效驗碼）

儀表返回?cái)?shù)據：01 03 02 00 00 B8 44     01（儀表地址） 03（讀命令）02（讀取的字節數，1個參數為2，2個參數為4 ....）00 00（00 00 代表此模塊無校驗）B8 44（CRC16效驗碼）

二、寫指令

為了保護模塊參數，任何改變模塊參數的指令需提前進行密碼認證，否則無效。密碼驗證：密碼為38 79H,即發送命令: 01 06 000A38 79 7B EA

如要將模塊地址從1改為2需發首先發送送： 01 06 000A38 79 7B EA；然后再發送：01 06 00 00 00 02 08 0B

【以下是詳細寫指令代碼及解析】

（1）【寫儀表地址命令】

命令：01 06 00 00 00 02 08 0B  01（儀表地址） 06（寫命令）00 00（儀表通訊地址）00 02（模塊地址改為2）08 0B（CRC16效驗碼）

儀表返回?cái)?shù)據：01 06 00 00 00 02 08 0B     01（儀表地址） 06（寫命令）00 00（儀表通訊地址）00 02（模塊地址改為2）08 0B（CRC16效驗碼）

(2)【寫儀表波特率命令】

命令：01 06 00 01 00 02 59 CB    01（儀表地址） 06（寫命令）00 02（儀表通訊波特率:00 02代表4800bps——見表2）00 01（讀一個參數）59 CB（CRC16效驗碼）

儀表返回?cái)?shù)據：01 06 00 01 00 02 59 CB   01（儀表地址） 06（寫命令）00 02（儀表通訊波特率:00 02代表4800bps——見表2）00 01（讀一個參數）59 CB（CRC16效驗碼）

（3）【寫零飄】01 06 00 05 00 00 99 CB    01（儀表地址） 06（寫命令）00 05（零飄）00 00（無意義）99 CB（CRC16效驗碼）

儀表返回?cái)?shù)據：01 06 00 05 00 00 99 CB    01（儀表地址） 06（寫命令）00 05（零飄）00 00（無意義）99 CB（CRC16效驗碼）

（4）【寫校驗位】01 06 00 06 00 01 A8 0B    01（儀表地址） 06（寫命令）00 06（校驗位）00 01（00 01代表奇校驗——見表2）A8 0B（CRC16效驗碼）

儀表返回?cái)?shù)據：01 06 00 06 00 01 A8 0B    01（儀表地址） 06（寫命令）00 06（校驗位）00 01（00 01代表奇校驗——見表2）A8 0B（CRC16效驗碼）
