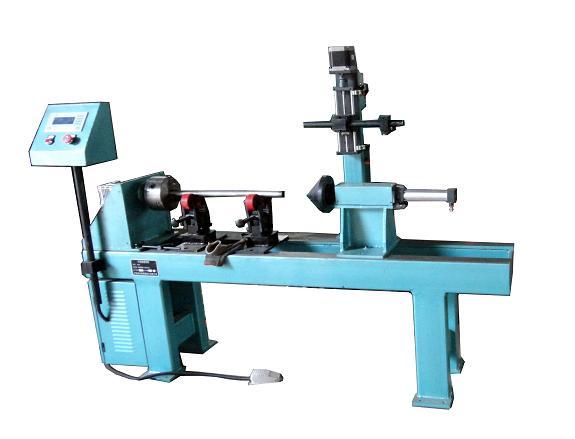

供應管管自動環縫焊機

管管自動環縫焊機

一、     產品設計特點概述及參數

1.產品用途：

該環縫焊接專機主要用于管子外環縫的對接，具有定位準確，操作簡單、焊接成型好、焊縫美觀等特點。

2.設備性能參數：

夾持直徑：φ20—φ160 mm

適用工件長度： 100—1000 mm

工件壁厚：     1.5—7 mm

回轉直徑： 350 mm

工件回轉速度： 0.24-8 rpm

焊槍有效調整高度：   150 mm

3.設備適用工件條件及工作環境：

1.    工作條件

?       周?chē)諝鉁囟确秶海?span>25℃～40℃

?     空氣相對濕度：在日平均溫度不大于25℃時，最濕月份平均相對濕度為90%

?       電網電壓波動：±10%內（當電網頻率為額定值時）

?       電網頻率波動：≤±1%（當電網電壓為額定值時）

2.    工作環境

設備應安置在無嚴重危害或影響設備正常使用的性或腐蝕性工業氣體、水蒸汽、鹽霧和化學性沉積物處，并應遠離劇烈震動或顛簸的場合。

二、     安裝與調試

1.  現場條件

應具備380V交流電源，平整堅實的水泥地面。廠房?jī)?nèi)應干燥、無腐蝕性氣體。

2.  安裝

①    設備嚴禁傾覆、倒置

②    設備使用前，需在“接地標志”接好地線

③    吊裝工件時，嚴禁吊裝，以防機架及其它內部構件的損壞，在機床底座未固定情況下還可能導致設備的傾覆！

④    用膨脹螺栓將設備固定好

3.  調試

①    認真檢查以上安裝內容是否正確、牢固

②    接通電源，試驗電機的旋轉方向是否正確，各傳動機構是否靈活、平穩。
