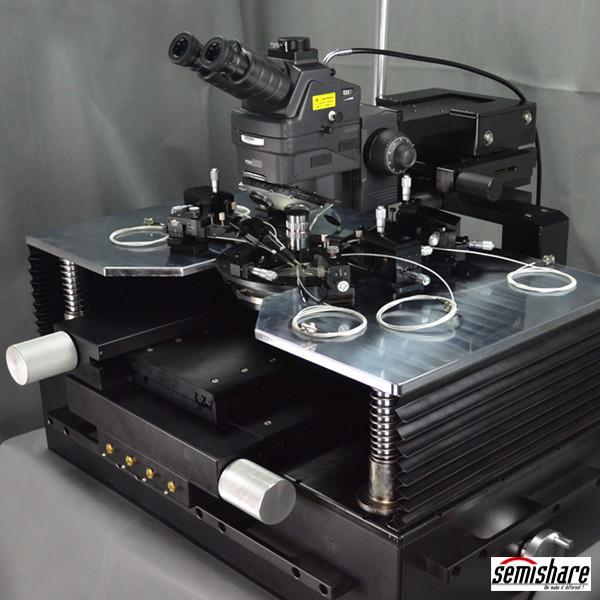

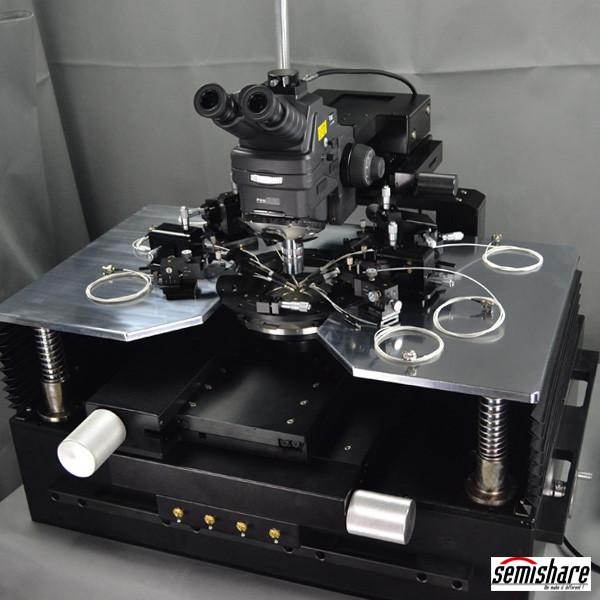

供應半導體分析測試探針臺SH-8

型號:SH-8

分析探針臺

特點

舒適大手柄驅動CHUCK

可以升級做射頻測試

20X~4000X 光學顯微放大

無后座力移動

針座平臺可以快速升降便于wafer取放

針座平臺可以微調升降便于探針卡再定位

規格

真空吸附型Chuck

8" 不銹鋼

Chuck X-Y軸行程

8" x8"

Chuck 旋轉角度

0~360 度

針座平臺上下粗調行程

6mm   通過升降桿調整

針座平臺上下細粗行程

25 mm 通過旋轉手輪

針座平臺

可以放置8個針座

顯微鏡X-Y軸行程

2" x2"

需求

電力

220 VAC, 60Hz

真空

-250 mmHg, 7 liter/min

尺寸

840mm長 x 660mm寬 x 700mm高(帶顯微鏡)

重 180 Kg(帶顯微鏡)

可選附件

Chuck快速拉出裝置

顯微鏡傾仰裝置

激光修復

探針卡夾具

加熱臺

高低溫樣品臺(-80-200℃)

防震桌

顯微鏡暗場 / Normarski 檢測

帶真空底座的活動Chuck

光強/波長測試接口部件

射頻測試探頭和線纜

有源探頭

 低電流/電容測試

高壓測試/大電流測試

CCD視頻系統

封裝器件夾具

PCB板夾具

液晶熱點偵測套裝

箱

鍍金Chuck
