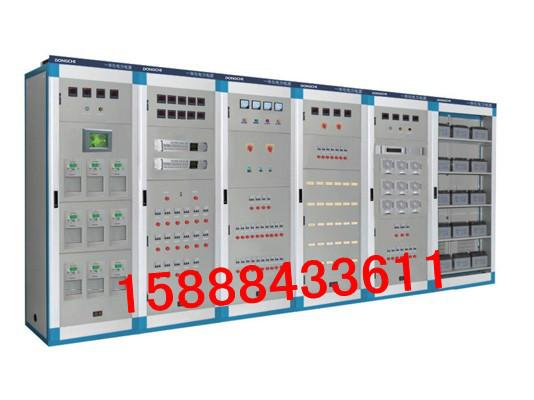

供應沈陽一體化直流屏

直流屏是直流電源操作系統的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW，而直流屏就是用來供應這種直流電源的。歐瑞電力專業生產直流屏。GZDW系列直流電源柜適用于10～500kV變電站、發電廠和高層建筑、住宅小區等的配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置等的操作、控制電源和事故照明電源。同時也可應用于其它需要直流電源的場所

簡單地說，直流屏就是提供穩定直流電源的設備。（在輸入有交流電時直接轉化為DC220V，在輸入（市電和備用電）都無輸入時，直接轉化為蓄電池供電——直流220V）。為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。直流屏由交直流配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成?！　　?

高可靠性：

1、采用開關電源的模塊化設計，N+1熱備份。

2、充電模塊可以帶電熱插拔，平均維護時間大幅度減少。 　　

3、動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。 　　

4、硬件低差自主均流技術，模塊間輸出電流不平衡度優于5%。 　　

5、可靠的防雷和電氣絕緣措施，選配的絕緣監測裝置能夠?qū)崟r(shí)監測系統絕緣情況，確保系統和人身安全。 　　

6、系統設計采用IEC（國際電工委員會），UL等，可靠性與安全性有充分保證。

1.直流屏技術指標:

l 交流測量精度：220V及380V±15% 范圍內 ≤ 1.0 %

l 直流測量精度：控母電壓： 110V~240V范圍內 ≤ 0 .5% 　　

合母電壓： 286V~198V范圍內 ≤ 0.5% 　　

充電電壓： 286V~198V范圍為 ≤ 0.5% 　　

電池電壓： 12.5V±10%范圍為 ≤ 0.5% 　　

控母、充電電流: 10%Ie~Ie范圍內 ≤ 0.5% 　　

l  充電控制參數：調壓口輸出電壓(DC)：0 ~ 8.0V受控 (100mA) 　　

l  溫度檢測：1路電池室溫度 -40℃~125℃ 　　各章節電池溫度巡檢 -55℃~125℃ 　　

l  電池在線檢測： 據電池節數定幾路檢測  　　

l  絕緣在線檢測： 8~64路,可定制 　　

l  支路開關狀態檢測： 8~64路 　　

l  硅鏈控制： 5級 　　

l  故障記錄： 64條 　　

l 繼電器觸點：220V / 2A

設備參數:

柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方；

?    柜體結構設計便于設備安裝調試、維護檢修和運行操作。

?  外形尺寸有（高X寬X深）2260×800×600mm，2260×800×800mm兩種常規標準規格，并且可根據用戶需求定制非標柜體
