直流屏

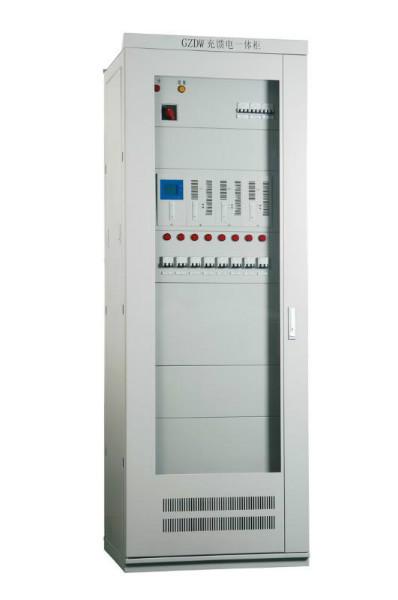

一、GZDW  直流屏

應用范圍

      GZDW系列直流電源柜適用于10～500kV變電站、發電廠和高層建筑、住宅小區等的配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置等的操作、控制電源和事故照明電源。同時也可應用于其它需要直流電源的場所。

  本產品符合ZBK45017-90《電力系統用直流屏通用技術條件》、DL/T459-2000〈直流電源屏（柜）訂貨技術條件〉和LS（W）30-40JT〈微機控制直流電源柜技術條件〉等標準的技術要求，產品質量達到國內水平。

  本產品充電裝置可用高頻充電模塊和相控充電機。

  本產品微機控制器可用PLC控制器型和單片機型。

 使用環境條件

        環境溫度：-10℃～＋45℃；

        海拔高度：不超過2400m；

        相對濕度：日平均值不大于95％，月平均值不大于90％；

        地震烈度：不超過8度；

        沒有火災、危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

        微控制器抗噪聲：1000V 1?S脈沖1分鐘。

 技術參數

 交流輸入電源為兩路三相四線制的主供和備用電源。額定輸入電壓：三相交流四線380V±10%, 頻率50Hz±5%

 雷擊保護： 高于2000：1。

額定輸出直流電壓： 110V、220V。

 額定輸出電流： 5-200A

 蓄電池額定容量： 10-3000

 功率因素：≥0.9

 電流調節范圍：0-Ie

 穩壓精度：≤0.5%

 穩流精度：≤0.5%

 紋波系數：≤0.1%

 均流度：≤5%

 整機噪聲： <55dB。

 工作方式：連續工作。

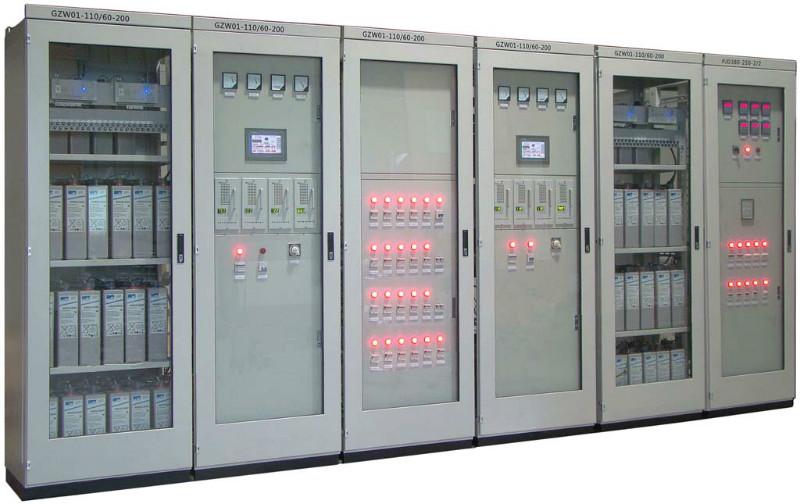

結構特點及柜體數

1、  結構特點

柜體數前面為整扇玻璃門，后面為雙開門，外形美觀大方；

柜體結構設計便于設備安裝調試、維護檢修和運行操作；

外形尺寸有2260x800x600mm,2360x800x600mm兩種標準規格。

2、  柜體數

       柜體數與模塊數、饋線回路數、電池容量及型號、直流電壓等級因素有關，一般情況下有：（以220V系統為例，柜體尺寸：2260x800x600mm）

注：200以上容量電池可用電池架安裝。

直流屏型號

GZDW直流屏380V/220V-10
GZDW直流屏380V/220V-24
GZDW直流屏380V/220V-40
GZDW直流屏380V/220V-65
GZDW直流屏380V/220V-80
GZDW直流屏380V/220V-100
GZDW直流屏380V/220V-200
GZDW直流屏380V/220V-300
GZDW直流屏380V/220V-400
GZDW直流屏380V/220V-1000
