一、導體電阻測試儀，QJ36單雙臂電橋特點及用途
導體電阻測試儀，直流單雙臂電橋可測量電線電纜的電阻率及各金屬開關、繼電器、接觸器等電器設備的接觸電阻、電機、變壓器繞組的直流電阻等。儀器用于檢測機構，電線電纜廠，科研單位等實驗室，是電線電纜行業必備的檢測儀器。
二、導體電阻測試儀，QJ36單雙臂電橋技術參數
1 測量范圍：0.01μΩ～1MΩ
2 準確度：0.02％
3 各量程主要參數：
| 總有效量程（Ω） | 準確度(％) | |||
| 兩端式(單橋) 102～106 | 102～105 | 0.02 | 105～106 | 0.1 |
| 四端式(雙橋)10-6～102 | 10-3～102 | 10-4～10-3 | 0.05 | |
| 10-5～10-4 | 0.2 | |||
| 10-6～10-5 | 2 | |||
成套性：
1.ACl 5／2型、ACl 5／4型及AC24型檢流計。
2.BZ3型標準電阻(10，1，0.1，0.01，0.001 Ω)，根據具體測量需要而定。
3.FB871／a型直流精密穩壓穩流源。(其中包括換向開關及測量導線)
4.腳踏開關

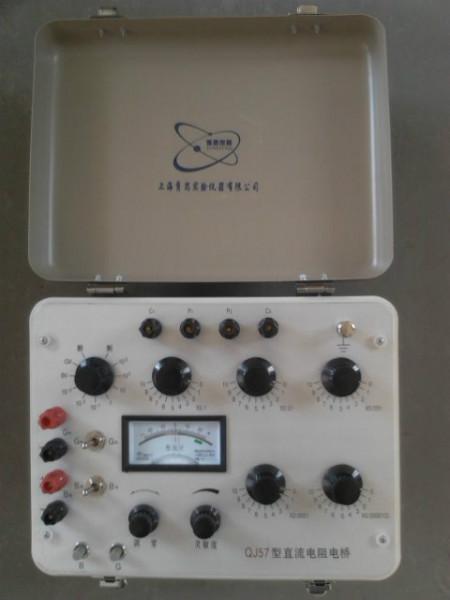

一、QJ57電橋，導體電阻測試儀特點及用途
QJ電橋，導體電阻測試儀是對金屬棒、板料、電纜、導線等，金屬導體的電阻值的測定；對電流匯流排、金屬殼體等焊接質量的檢查；對低阻標準器、直流分流器、功率型電阻器等的校驗和調整；對開關、電器、接觸電阻的測定；對各類型電機、變壓器線組的直流電阻測量和電刷、開關的接觸電阻以及作升溫試驗等。儀器內附電源與指零儀，故不需任何其他附件即可投入測量工作，為配合外接高靈敏指零儀及大容量電源的需要，電橋備有外接指零儀接線端鈕與外接電源接線端鈕，并可通過選擇開關作選用。儀器用于工礦企業、科研單位的實驗室及車間現場或野外工作場所對直流低電阻作測量，是電線電纜行業必備的檢測儀器。
二、QJ57電橋，導體電阻測試儀技術參數
1、測量讀數范圍：0.01μΩ~1111.10Ω分7個量程給出。
2、電橋不同量程的等級指數列于下表：
| 量程因數 | 有效量程（Ω） | 用百分比表示 的等級指數C |
| 103 | 0~1111.10 | 0.05 |
| 102 | 0~111.110 | 0.05 |
| 10 | 0~11.1110 | 0.05 |
| 1 | 0~1.11110 | 0.05 |
| 10-1 | 0~0.111110 | 0.05 |
| 10-2 | 0~0.0111110 | 0.2 |
| 10-3 | 0~0.00111110 | 2 |
3、電橋基本誤差的允許極限由下式?jīng)Q定：
Elim=±C/100RN/10+X
式中：Elim—允許的誤差極限 Ω
RN—基準值 Ω
X—標度盤示值 Ω
C—等級指數
