LS10流速儀

概 述

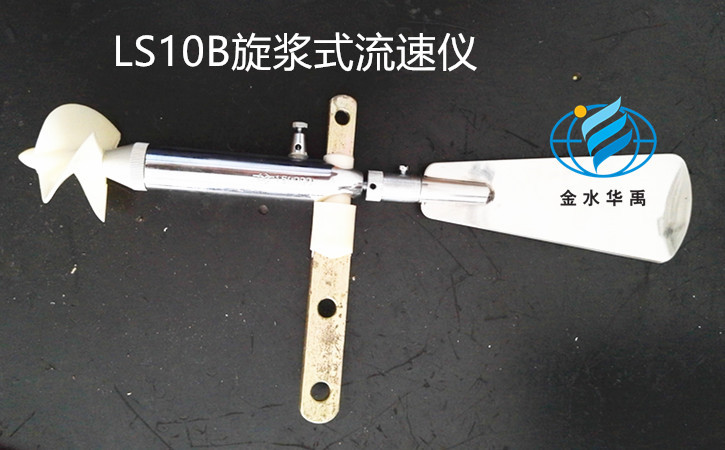

     LS10型旋槳式流速儀供測定流水中設定測點的時均流速。
     本儀器特點是，體積小，造型輕巧，結構緊湊、精密，攜帶、使用方便，適用于小河流、大河沽水期淺灘、灌排渠道、水利普查、徑流實驗等，并廣泛用于測試中小型泵站效率的管流測量和水力機械的效率實驗，以及環保的污水監測、滲水流量測量。

一、用　　途

    LS10型旋槳式流速儀是一種水文測驗儀器，適用于一般河流、渠道、管道、涵洞等測量過水斷面中設定測點的水流平均速度，從而確定該斷面的流量。

 二、主要技術指示

 1.測速范圍：V＝0.10~4.0m/s;

 2.工作水深：使用測桿實際水深不應大于1.2m；

             使用懸桿固定在鉛魚上，則水深一般不大于24m；

 3.工作水質：淡水（含有不過份的礦物質）或含有泥沙的渾水；

 4.連續工作時數：≤10h；

 5.儀器的起轉速度：V0≤0.08m/s；

 6.檢定公式的均方差：m≤1.5%；

 7.每二次信號間旋槳的轉數：20轉。

 三、工作原理及其計算方法

     LS10型旋槳式流速儀的工作原理是：當水流作用到儀器的感應元件旋槳時,旋槳即產生回轉運動,其回轉率“n”與流速“V”之間存在著一定的函數關系V＝f（n），此關系是通過檢定水槽的實驗確定的。實驗表明，當流速在0.1m/s以上時，LS10型旋槳式流速儀的檢定公式為線性關系。

 每架儀器檢定結果均附有如下的檢定公式：

 V＝bn+a（對應于原標準的V＝Kn+C）

 式中：

 V－流速（m/s）；

n－旋槳回轉率，等于旋槳總轉數N（N＝20倍信號數）與相應的測速歷時T之比，即n=N/T(1/s)；

b－水力螺距（對應于原標準的K）；

a－儀器常數（m/s）（對應于原標準的C）。

b值和a值與旋槳的螺距及支承系統的摩擦阻力等因素有關，因此，對該部分的零件必須小心地使用和仔細地養護，否則將會影響到流速儀測驗的準確度。

測速歷時T按規定可選用100秒和50秒兩種，一般情況下選用100秒。
