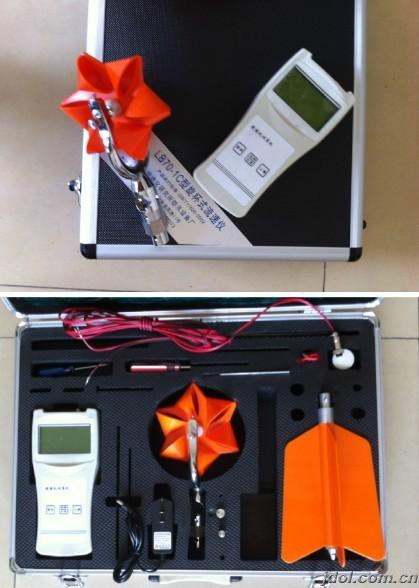

LB70系列旋杯式流速儀

一、主要用途及適用范圍

LB70系列旋杯式流速儀是一種傳統型、垂直軸轉子式流速儀器，用于測量某一過水?dāng)嗝嬷性O(shè)定測點的時段平均流速。

LB70系列旋杯式流速儀符合GB/T11826-2002《轉子式流速儀》等相關標準。

LB70系列旋杯式流速儀一般適用于低流速（如小型灌渠）的測量，亦可用于徑流實驗、水工實驗等。

二、主要技術性能及參數

 1）旋杯回轉直徑：Φ130mm

 2）旋杯水力螺距b：70mm（理論值）

 3）起轉速度v0：0.016m/s（LB70-1C）

               0.06m/s（LB70-2C、LB70-2D）

 4）臨界速度vk：約0.13m/s（以實際檢定值為準。據統計分析，vk遠小于上述值。）

 5）測速范圍：0.02m/s～2m/s（LB70-1C） 0.1m/s～4m/s（LB70-2C、LB70-2D）

 6）輸出信號：開關接點通斷信號

 7）信號數/轉子轉數：1/1（LB70-1C、LB70-2C）（每1轉1個信號）

                     1/5（LB70-2D）（每5轉1個信號）

 8）開關接點容量： DC U≤24V；I≤120mA

 9）接點工作次數： 1×10⁷

 10）全線相對均方差m：|m|≤1.5% （用于v≥vk時）

 11）相對誤差δ：|δ|≤5%（用于v＜vk時）

 12）工作水體環境：水溫0℃～＋40℃   水深0.1m～100m   懸移質含沙量≤1kg/m³

 13）貯存環境：溫度－25℃～＋55℃   濕度≤90%

三、結構特征與工作原理

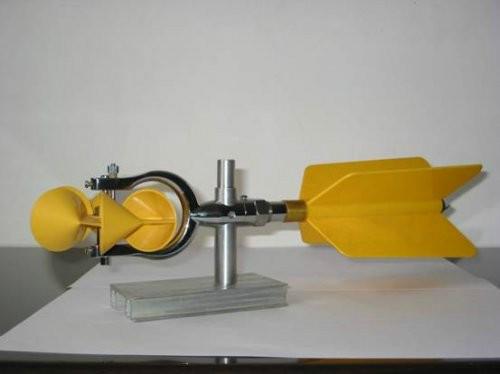

 LB70系列旋杯式流速儀由旋杯部件（轉子部件）、軛架部件、支承部件、干簧管部件、（減速）齒輪部件及尾翼部件等組成（參見圖1）。

旋杯用于被動感受水流，在水流驅動作用力下，繞垂直支承軸旋轉。其回轉直徑為Φ130mm，理論水力螺距為70mm。

 軛架作為轉子的支撐框架，并用于流速儀工作時的安裝和固定，其安裝孔徑為Φ20mm。

 支承部件安裝于軛架上，對轉子提供支承作用力。

 干簧管部件用于接受來自轉子系統的磁激勵，對外提供流速儀信號。

 尾翼部件在流速工作時起定向和平衡作用。

 流速儀工作時，旋杯受水流驅動產生回轉。安裝在旋杯部件上端的磁鋼與其同步旋轉，激勵干簧管產生輸出信號。對于LB70-2D型，其磁鋼安裝于齒輪部件內，旋杯轉子每旋轉5轉，流速儀產生1個通斷輸出信號。

四、安裝、使用及維護

 4.1安裝

 （1）測桿安裝

 LB70系列旋杯式流速儀在淺水測流時，一般選用測桿安裝方式。測桿直徑Φ20mm，每節長度1m（用戶可根據實際需要確定測桿總長，選定節數）；測桿每10cm有數字標識，作為測深和流速儀安裝位置的標志；測桿上方有指針（方向標）以使流速儀對準流向。流速較高時，應安裝尾翼部件，以確保流速儀準確定向和穩定。

 ○注：建議測桿總長不超過4m。

 （2）懸桿、懸索安裝

 測點相對較深時，一般采用懸吊法測流，流速儀安裝于懸桿、懸索或鉛魚上。水深、流速相對較小時，多采用懸桿安裝；反之則采用懸索安裝。采用固定式懸桿時，應使流速儀對準流向。

4.2使用及注意事項

 流速儀的使用應嚴格按照SL443-2009《水文纜道測驗規范》、Gb50179-93《河流流量測驗規范》及其它相關水文測驗規范的有關規定執行。

 入水使用前，應進行以下工作：

 （1）靈敏度測試

 1）對準旋杯輕緩而均勻地吹氣，旋杯應能輕松起轉，無卡頓現象；

 ○注：該項測試在很大程度上取決于使用者的實際經驗，應反復測試，熟練掌握，以便今后有所比較。

 2）快速撥轉（或急速吹轉）旋杯，應無急停現象。

 （2）信號測試

 使用計數器或音響器等進行測試，信號應準確、可靠。

 對于LB70-2D型，其信號占空比約2/5。

 （3）信號接線處應用絕緣膠布或膠帶裹緊，以免水體成為信號介質。

 （4）流速較大時，應安裝尾翼部件，以利定向和平衡。使用懸索安裝時，應注意流速儀在水下的狀態，通過調整尾翼部件內部平衡螺釘?shù)奈恢茫ＷC流速儀縱軸線平行于水流方向（在水中處于水平狀態）。

 （5）檢查流速儀安裝各環節是否穩固。
