詳細信息（供應齒圈磁粉探傷機供貨商報價）

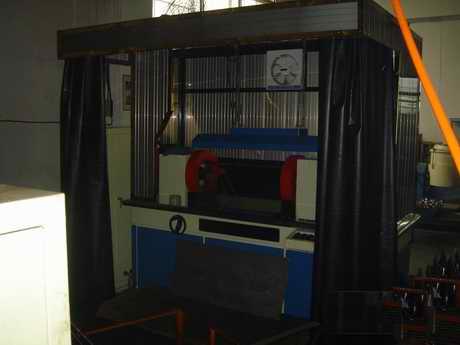

供應齒圈磁粉探傷機供貨商報價

二、被探傷工件名稱及尺寸

名稱：齒圈三、設計制造標準
    按本技術協議要求制造，并符合《JB／T8290－1998磁粉探傷機標準》要求。
四、主要技術參數：
    1、周向磁化電流：AC  0－4000A（有效值）連續可調，帶斷電相位控制功能；
2、縱向磁化磁勢：AC  0－10000A（有效值）連續可調，帶斷電相位控制功能；
3、磁化方式：    周、縱向感應法交流磁化和復合磁化；
    4、磁化效果：    A型2#試片貼于軸承環表面，清洗均勻顯示；
5、操作方式：    自動控制、單步操作、手動操作三種形式；
6、工作節拍：    12秒/件；
7、夾緊方式：    氣動夾緊，氣源壓力≥0.4Mpa（氣源甲方自備）；
     8、電源：三相五線、AC 380V、50Hz、約150A（瞬時）。
五、探傷工藝流程：

上料（人工）轉盤輸料穿棒（矽鋼片制作）夾緊

噴灑磁懸液、磁化磁化退棒轉盤輸料人工觀察缺陷

     下料
六、磁化原理
在工件中通過的磁棒中通過電流，工件表面和近表面就會產生沿圓周方向的磁場，用于檢測沿工件軸向缺陷；由于是環形件，本機采用閉路磁軛，閉路磁軛線圈產生的磁場沿閉路磁軛運行，通過磁棒從環形件中心通過，就會在工件中產生一個沿環形件圓周向的二次感應電流，此電流產生的磁場就可檢測工件的圓周方向裂紋。當兩種磁場同時施加于工件時，因周、縱向磁化電流具有一定的相位差，在工件表面可形成復合旋轉磁場，可一次性發現表面近表面所有方向的缺陷。
該機周向磁化采用穿棒感應法、縱向磁化采用閉路磁軛二次感應法，對工件進行復合磁化，由于閉路磁軛有磁場集中，與開路相比磁場損失小，因此，產生的二次感應電流大，磁場強度就相應增大，更為重要的是用閉路磁軛，對環形件的內孔和端面的磁化效果遠遠大于開路磁軛的探傷方法，且剩磁穩定度好。
七、主要結構特點
該機為機、電分體式結構，主要由磁化電源控制柜、磁化裝置、轉盤式給料機構、磁懸液噴灑及回收系統等部分組成。
1.磁化電源
磁化電源采用可控硅變流技術，將高電壓小電流轉換成低電壓大電流，兩路電流均分別連續可調，并帶斷電相位控制，磁化電流的大小可直接在表頭上讀出。磁化電源具有過流和過壓保護裝置，可控硅選取較高的安全系數，耐壓為1600V。
2．控制系統
1. 磁化電源控制柜
磁化電源控制柜為直立式結構，柜體左右兩側有兩扇門，控制面板裝在控制柜的側面，柜內立式安裝著一塊元器件安裝板，上面安裝有空氣開關、電源控制器件、可編程序控制器(PLC)、交流磁化電流控制電路、電流指示系統、可控硅、隔離控制變壓器等控制元件?？刂乒裼呻娎|線與磁化裝置相連接。
2. 磁化裝置
夾持裝置以床身為基礎，不銹鋼集液槽為界，分上下兩部分。

下部裝有輸出磁化電流的周、縱向主變壓器、互感器、連接銅排、氣動元件安裝板、儲液箱、六分度馬爾它旋轉定位機構、旋轉電機等。
上部裝穿棒氣缸、高導磁矽鋼片電極軸、縱向磁化線圈組、插入式周向磁化電流連接器、六分度工件給料轉盤、磁懸液噴液器等。六分度工件給料轉盤由馬爾它機構驅動，能平穩的將環形工件旋轉輸送至穿棒電極的下面，并定位。電極軸的穿棒動作是由氣缸驅動來實現的。穿棒機構由63*650氣缸推動磁棒實現，確保磁棒從環形件中心通過，不碰傷工件，電流通過電不工件。
1.閉路磁軛磁化器：由縱向變壓器提供低壓大電流，通過固定在閉路磁軛上的磁化線圈產生的向磁場，在工件中產生二次感應電流實現工件周向裂紋的檢測。閉路磁軛由80*80的高錫錫鋼片制作而成，導磁性能好，磁場強度集中。
2.周向磁化器：由周向變壓器提供低壓大電流，通過氣動夾緊工件通電使電流從工件中心通過，產生周向磁場，實現軸向裂紋的檢測。
3.本裝置采用防打火設計。
4.不銹鋼收集槽：收集磁懸液防漏設計，外園邊裝璜美觀好看。
5．氣動機構：由氣缸和配套的電磁閥、調速閥、氣源處理組件等構成，用于磁棒的夾緊和松開。
3. 磁懸液噴灑及回收系統
磁懸液噴灑及回收系統由集液槽、儲液箱、抽液泵、攪拌器、輸液管和噴液器組成。其中儲液箱為獨立整體，箱蓋上裝有抽液泵，進行磁懸液的抽液和攪拌。為了使磁懸液不產生吸附沉淀，儲液箱與集液槽均采用非磁性材料不銹鋼制成。
8.磁懸液噴淋及回收裝置
通過PLC控制，能夠任意調整的不銹鋼噴頭磁粉液噴射開始與結束的時間。
通過動閥門可任意調整噴射量。
磁粉液濃度觀察取樣簡單易行，且更換方便。
設置使磁粉不沉淀的攪拌措施。
在磁粉液回收路線內安裝便于更換的過濾器。
下部由不銹鋼集液桶和兩只攪拌電泵組成。上部由水道、噴頭、開關、水路等組成，實現自動噴液。
在機器的前面配擋液板，以防磁懸液濺出主機外。
水劑磁懸液的配制：
熒光磁粉:2－3克/升水
分散劑：0.2% 檢查液重量
防銹劑：0.5% 檢查液重量
消泡劑：0.5－1克/升水
油劑磁懸液的配制
(應使用無味，閃點≥96℃)
熒光磁粉：2－3克/升無味
分散劑：0.2% 檢查液重量
9.設備及操作安全性要求
（1）符合人體工程學原理，易于操作。
（2）該設備設計、制造及操作使用符合國家對人體及外部環境安全性的相關要求。
10．設備外觀要求：
（1）設備結構設計合理，外表美觀大方。
（2）設備焊縫要求平整、光滑，無焊渣和流疤現象。
（3）油漆要求平整、光滑、均勻、美觀。
三、設備附件備件
A型標準試片                      1套
    四、商務條件
1.用戶自備
（1）電源：供給地點（一處），380V，50HZ，＞150A。
（2）氣源：供給地點（一處）大于0.4Mpa。
2.交貨日
（1）訂貨后到設計、制作、檢查出廠止，60個工作日。
（2）從出廠到貴公司地點安裝、交貨為止，為5日以內
3．隨機技術文件
隨機提供以下技術文件：
使用說明書
（內含電路原理圖、電氣接線圖、簡要維修說明、隨機附件等）。
合格證

六、
    設備制造依據為JB/T 8290-1998《磁粉探傷機》標準。
    設備按ISO9001：2000質量體系要求設計、生產。
和售后服務
（1）設備所有元件及原材料的購進，都通過嚴格篩選和認證，保證是正規廠家生產。
（2）所有的自制件均采用合格材料，嚴格按設計工藝要求制造。
（3）期，自雙方簽署合格的《入廠驗收報告》之日起，包修12個月，并終身服務。
（4）保證期內出現設備本身質量問題，需方立即通知供方，供方在12小時內響應， 36小時內到達需方，免費修理。保證期限外出現質量問題，供方在12小時內響應， 36小時到達需方（有償修理）均在1天內完成修復。
