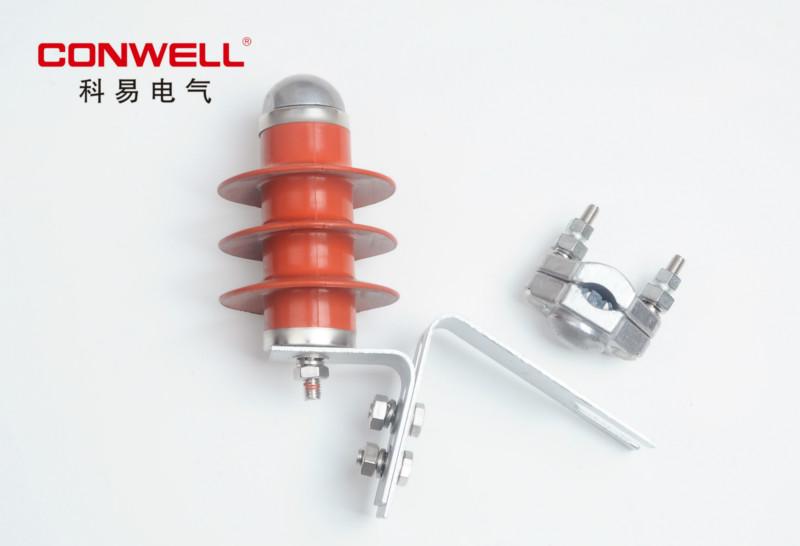

科易電氣線夾穿刺型外間隙避雷器

溫州市避雷器廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13567773911 郵箱： 942665093@qq.com

傳真： 0577-57576584 地址： 浙江溫州市

在線詢盤聯系廠家：13567773911 0577-57576584

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（科易電氣線夾穿刺型外間隙避雷器）

穿刺型外間隙避雷器

原理與特點
穿刺型外間隙避雷器適用于配電10kV架空絕緣導線，其采用了設計的穿刺型引弧頭結構，可穿透導線絕緣層形成電氣連接；引弧頭下端與避雷器上端的引弧頭相對，形成一個間距60～130mm的串聯外放電間隙，其距離通過避雷器下部的兩塊安裝板相對移動來調節。在正常狀態下，高阻性的避雷器電阻片和放電間隙不動作；只有超過規定雷電過電壓出現現時，放電間隙才能被擊穿，形成短路通道，接續的工頻電弧便在外間隙間燃燒，釋放過電壓能量，以保護導線免于。電壓釋放后，避雷器電阻片恢復高阻性間隙放電停止。

穿刺型外間隙避雷器技術參數及選型表

產品型號	系統 標稱電壓 kV	避雷器額定電壓 kV	直流參考電壓 kV	工頻耐受電壓 kV	雷電沖擊50%放電電壓 kV	夾線范圍 (mm)	適用導線規格	導體直徑 (mm)	絕緣層外徑 (mm)	適用力矩 (N*m)
FHY5C-10C-1	10	13	≥20	≥80	≤160	Φ16~22	JKLY-50~120	8.5~13	16.1~21	23
							JKLGY-35/6~95/20	7.75~13.18	16.6~22
FHY5C-10C-2	10	13	≥20	≥80	≤160	Φ22~28	JKLY-120~240	14.6~18.4	22.6~26.4	26
							JKLGY-120/7~185/45	13.718~18.62	22.6~27.4
FHY5C-10C-3	10	13	≥20	≥80	≤160	Φ26~30	JKLY-300	20.6	28.6	28
							JKLGY-240/30~240/40	20.52~20.58	29.3~294
