供應SBWR/Z溫度變送器接線圖

上海軒頊電氣專業生產SBWR/Z溫度變送器模塊, WZPM端面熱電阻

1、SBWR/Z溫度變送器模塊介紹

     SBWR/Z溫度變送器模塊可以接收熱電阻或各類熱電偶輸入，可直接安裝于溫度傳感器接線盒內，并輸出標準電壓電流信號，廣泛用于工業控制領域。

2、SBWR/Z溫度變送器模塊功能特點

超小型（模塊Ф44×18）一體化，通用性強。

二線制4-20mA DC輸出，傳輸距離遠，抗干擾能力強。

測量精度高，長期穩定性好，免維護。

溫度模塊內部采用環氧樹脂澆注工藝，適用于各種惡劣和危險場所使用。

3、SBWR/Z溫度變送器模塊主要技術指標

輸出：4-20mA，極限28mA

輸入范圍：熱電阻：Pt100,-200-500℃;Cu50,-50-150℃

熱電偶：K型，300-1200℃；E型，200-800℃；S型，600-1600℃

熔斷檢測：上限（標準）

測量精度：熱電阻：±0.25%FS，熱電偶/mV:±0.3%FS～±0.5%FS

溫度漂移：±0.02%FS/℃

冷端補償：0-50℃±10%

調整方式：電位器

環境溫度-25-+80℃（常規型）

-25-+70℃（數顯型）

-25-+75℃（智能型）

相對濕度：5%-95%

機械振動f≤50Hz, 振幅≤0.15mm

無腐蝕氣體或類似的環境；

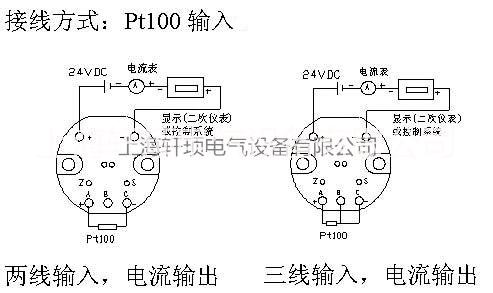

SBWZ一體化pt100溫度變送器接線圖

型號說明：
