供應UHC磁翻板液位計/側裝式磁性浮球液位計

UHC磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
    磁浮子液位計配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器，  可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。
    UHC磁翻板液位計有如下結構特點：
    1、基本型
    液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
    2、上下限開關輸出
    利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的開關動作，實現開-關控制或報警。
    3、電遠傳
    在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

特點：
      1、結構簡單：該產品設計堅固，結構簡單，分為表體、磁性浮子、指示器三部分組成，日常維護量少，現場安裝簡單方便。
      2、直觀醒目：指示器刻度盤非常清晰，且每一翻柱都貼有反光膜。即使在夜間觀測也極易能清楚辨認。指示器不與工藝介質接觸。
      3、無需能源：磁浮子的上、下位置變化是依靠工藝介質對其產生的浮力。其它不需外界任何能源就可正常實現現場觀測。
      4、產品功能升級方便：由于該產品采用了積木式結構設計。所以在表體外可安裝多種附件以提高產品的使用功能。
      ①、安裝液位開關
      ②、安裝UB/UR型液位變送器（4-20mA輸出）
      ③、安裝電/蒸氣件熱裝置
      主要技術參數：
      1、測量范圍：0—10000mm
      2、測量精度：±5mm
      3、工作介質溫度：—40℃—450℃
      4、工作壓力：PN≤16.0MPa
      5、介質密度：≥0.40g/cm3
      6、介質粘度：≤50-4m2/s
      7、介質密度差：0.25g/cm3
      8、連接法蘭：一般DN25、DN20，按GB標準排列，也可根據用戶要求，以JB、HG、ANSI為標準選配。
      9、放空閥、排污口：GZ1/2、內羅紋、外羅紋。
      10、表體材質：不銹鋼、304、316、鈦、PP、PVC、UPVC、玻璃鋼等（根據不同的工藝介質選材）
      11、指示器外殼：鋁合金
      12、雙色翻柱：ABS塑料、陶瓷

產品選型

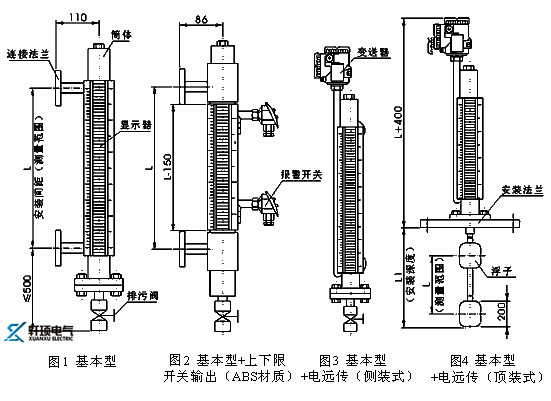

UHC磁翻板液位計安裝圖：
