詳細信息（供應上海Z12A型脹套,*乙諦漲緊套,脹緊套質量優,價格低）

上海乙諦精密機械有限公司,國內上海生產專業生產:脹套,漲套,脹緊套,漲緊套,脹緊聯結套,漲緊聯結套,緊定套,退卸套,萬向節,單節式萬向節,雙節式萬向節,可伸縮萬向節,精密十字萬向節,萬向接頭,萬向聯軸器等并承接非標件訂做。本公司產品廣泛用于：紡織機械、包裝機械、印刷機械、食品機械、冶金機械、礦山機械、輕工機械、重型機械、建筑等各個機械制造領域。

本廠產品結構、外型尺寸、安裝方式均與國外同類產品通用，均執行ISO。技術指示、技術性能可以滿足國外機器的使用要求，同時也是國產化替代進口機件必不可少的基礎配件。

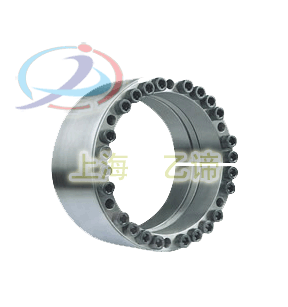

產品型號：Z12A

     咨詢/訂購示例： 1.型號-內徑+外徑  內徑d=25mm、外徑D=55mm         Z12A-25*55       2.不知型號：需提供“內徑、外徑、高度”        本廠Z12A型脹緊套的尺寸與參數（JB/T7934-1999)

產品型號:

Z12A型

原產地:

上海

基本尺寸							內六角螺釘		額定負荷		脹套與軸結合面上的壓力 Pf N/mm 2	脹套與輪轂結合面上的壓力 Pf′ N/mm 2	螺釘?shù)臄Q 緊力矩 MA N·m	重量 kg
型號	d	D		l	L	L1	d1	n	軸向力 F1 KN	轉矩 M1 KN·m
型號	mm							n	軸向力 F1 KN	轉矩 M1 KN·m
Z12A-25X55	25		55	32	40	46	M6	6	67	0.84	297	101	17	0.47
Z12A-28X55	28									0.94	265	101		0.44
Z12A-30X55	30									1.0	248	101		0.42
Z12A-35X60	35		60	44	54	60		7	74	1.3	165	87		1.0
Z12A-40X75	40		75	44	54	62	M8		145	2.9	282	116	41	1.1
Z12A-45X75	45		75	44	54	62			145	3.26	251	116		1.2
Z12A-50X80	50		80	56	64	72		8	165	4.15	200	98		1.4
Z12A-55X85	55		85					9	186	5.15	205	104		1.6
Z12A-60X90	60		90					10	207	6.2	202	106		1.7
Z12A-65X95	65		95					10	207	6.75	187	100		1.9
Z12A-70X110	70		110	70	78	88	M1O	10	329	11.5	223	114	83	3.1
Z12A-80X120	80		120					11	362	14.5	215	115		3.5
Z12A-90X130	90		130					12	390	17.8	208	115		3.8
Z12A-100X145	100		145	90	100	112	M12	14	527	26.3	200	107	145	6.1
Z12A-110X155	110		155					17	575	31.8	198	110		6.6
Z12A-120X165	120		165					18	670	40.4	212	120		7.2

Z12A-130X180	130	180	104	116	130	M14	16	759	49	180	112	230	11.1
Z12A-140X190	140	190					18	842.8	59	186	124		11.8
Z12A-150X200	150	200					19	896.6	67	185	127		12.6
Z12A-160X210	160	210					20	950	76	183	128		13.4
Z12A-170X225	170	225	134	146	162	M16	19	1223.5	104	172	113	355	19.6
Z12A-180X235	180	235					20	1288.8	116	172	115		20.6
Z12A-190X250	190	250					21	1363	129.5	172	116		23.8
Z12A-200X260	200	260					22	1437.5	143.7	172	112		24.9
Z12A-220X285	220	285					24	1581.8	174	172	115		29.6
Z12A-240X305	240	305					26	1725	207	172	119		31.9
Z12A-260X325	260	325					28	1846	240	170	117		34.3
Z12A-280X355	280	355	165	177	197	M20	24	2428.5	340	168	117	690	52
Z12A-300X375	300	375					25	2540	381	161	123		55.3
Z12A-320X405	320	405					28	2881	461	175	119		67.3
Z12A-340X425	340	425					29	2994	509	171	119		71
Z12A-360X455	360	455	190	202	224	M22	28	3588.8	646	169	115	930	96.5
Z12A-380X475	380	475					30	3821	726	170	115		101.2
Z12A-400X495	400	495					31	3960	792	168	120		106
Z12A-420X515	420	515					32	4100	861	165	1l6		110.7
Z12A-440X535	440	535					24	4260	937	165	112		110
Z12A-460X555	460	555					24	4260	980	158	107		113
Z12A-480X575	480	575					28	5000	1200	176	121		118
Z12A-500X595	500	595					28	5000	1240	169	1l7		122
Z12A-520X615	520	615					30	5330	1390	174	121		126
Z12A-540X635	540	635					30	5330	1440	168	117		131
Z12A-560X655	560	655					32	5680	1590	172	121		135
Z12A-580X675	580	675					33	5860	1705	172	121		140
Z12A-600X695	600	695					33	5860	1760	166	118		144
注：Z12A型脹緊聯結套螺釘?shù)臋C械性能等級為12.9級。

脹套聯結獨特的優點

（一）使用脹套使主機零件制造和安裝簡單。安裝脹套的軸和孔的加工不像過盈配合那

樣要求高精度的制造公差。脹套安裝時無須加熱，冷卻或加壓設備，只需將螺栓按要求

的力矩擰緊即可。且調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可用

來聯結焊接性差的零件。

（二）脹套的使用壽命長，強度高。脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也

無相對運動，工作中不會產生磨損。

（三）脹套在超載時，將失去聯結作用，可以保護設備不受損害。

（四）脹套聯結可以承受多重負荷，其結構可以做成多種樣式。根據安裝負荷大小，還

可以多個脹套串聯使用。

（五）脹套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起

來，拆卸時將螺栓擰松，即可使被聯結件容易拆。脹緊時，接觸面緊密貼合不易銹蝕，

也便于拆開。

脹緊聯結套

脹緊聯結套(簡稱脹套),鎖緊聯結盤（簡稱鎖緊盤），是當今國際上廣泛用于重型載荷下

機械聯結的一種基礎部件，在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間

產生的壓力和磨擦力實現負載傳送的一種無鍵聯結裝置。
