供應祥為定位漏水控制器XW-PC-3

XW-PC-3A漏液定位控制器可監控長達1500米的漏液漏水感應線。一旦檢測到液體，XW-PC-3A漏液定位控制器即產生聲光報警，數碼管顯示泄漏位置，并觸發繼電器，產生無電壓觸點閉合；XW-PC-3A漏液定位控制器采用modbus RTU協議，通過RS485接口與監控系統進行通信。

   XW-PC-3A既可作為單獨運行的泄漏檢測報警單元使用，也可與其它集成采集主機聯網使用。 產品特點：

LED顯示運行、故障、泄漏及通信狀態。

4位數碼管顯示泄漏位置，到0.1米。

32條泄漏告警記錄存儲。

12V直流電源供電，無極性接入。

RS-485通信方式，通信距離可達1200米。

標準modbus協議。

通過軟件設置模塊地址和通訊波特率。

常開常閉繼電器輸出形式。

良好的防靜電、防雷、防浪涌。

方便的DIN導軌安裝方式。

XW-PC-3A規格:

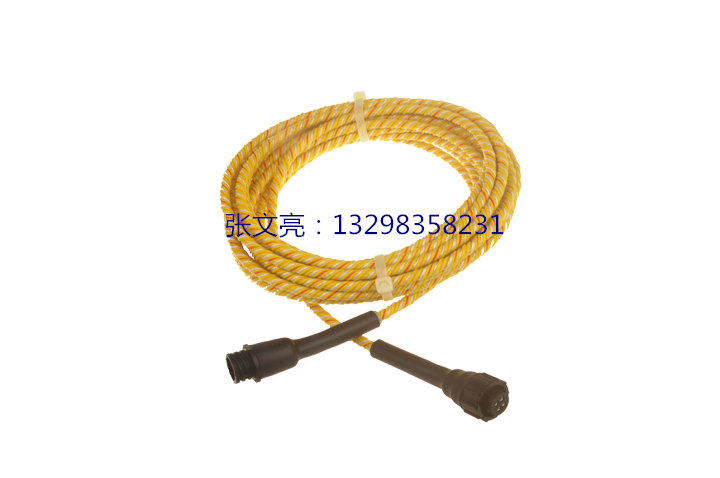

基本特點 兼容性 XW1000定位漏液感應線、TraceTek測漏漏水感應線、以及同類型測漏漏水感應線

檢測距離 1500米

度 漏水感應線長度的0.5%±0.5米

環境額定值  存儲溫度 -40 oC至60 oC（0 oF至140oF）

工作溫度 0oC至50 oC（32 oF至122oF）

濕    度 5%到95%（無冷凝）

電源要求 XW-PC-3A 12V直流，3W

串行接口 網絡配置 RS-485雙線網絡，波特率可選，出廠默9600，可選地址為0到255，出廠默認地址1

通訊協議 MODBUS  RTU

繼電器  特點 常態通電或常態斷電，用戶可自由選擇泄漏報警或泄漏與傳感器故障報警

額定值 AC125V，0.5A，DC24V，1A。

1、XW-PC-3A的安裝

　　　備注：為避免損壞XW-PC-3A漏液定位控制器，應保留設備原包裝，直至準備安裝時再予以拆封。

安裝位置

　所選定的安裝位置應保證模塊不受自然環境、溫度極限或劇烈振動的影響。XW-PC-3A可扣裝于標準的35毫米DIN導軌上。安裝后應保證不會造成行走絆倒危險，或有對XW-PC-3A模塊造成撞擊損壞的可能性。XW-PC-3A模塊應被安裝在控制系統主機的連線長度1200米的范圍之內。如超出1200米，請向廠商咨詢增加連線方法。

重要事項：XW-PC-3A模塊為電子設備。應謹遵以下預防措施，以避免對電子部件造成損壞；

小心輕放并避免機械沖擊與撞擊。

保持干燥。

拿取XW-PC-3A模塊之前，應先行觸摸一下有接地的設備或水管之類，以免除靜電。

避免接觸金屬銼屑、油脂、管道涂料及其它污染物。

安裝時注意將釋放閂向上

示意圖

電源線與通信線的連接

　XW-PC-3A采用DC12V電源接入（DC兩個端子），PE端子為電源地，可將電源地線接入達到良好的抗干擾能力。RS-485雙絞通訊線纜線傳輸所有的報警與狀態信息，注意接口的正負方向。所有XW-PC-3A都具備一根（源自監控主機系統）入站線纜和一根（至下一個XW-PC-3A的）出站線纜。將具體接法下圖所示。

繼電器輸出連接

　　XW-PC-3A的繼電器觸點可用于本地或遠程報警，或控制閥門或其它裝置，也可與控制自動化系統觸點輸入連接。繼電器僅對泄漏報警。繼電器同時具有常開，常閉兩種狀態，用戶可自由選擇接出方式。報警信號見下表。

接線組合 報警情況 輸出狀態

N.O.—COM 無報警 斷開

報警 閉合

斷電 斷開

N.C.—COM 無報警 閉合

報警 斷開

斷電 閉合

泄漏漏水感應線的引出線連接

在整個泄漏檢測系統中，引出線連接控制器和漏水感應線。測漏漏水感應線連接如下圖所示。

2、系統配置操作說明

設備地址與波特率的設置

　　如果將XW-PC-3A集成于監控系統里，每一臺XW-PC-3A均須具備一個獨立的地址。廠商所交付的所有XW-PC-3A的網絡地址均為1，波特率均為9600，因此，每個XW-PC-3A均須配置一個的地址和與監控主機通信（上下端波特率必須相同）。

　　在設置XW-PC-3A網絡地址時，需要做以下步驟：

將XW-PC-3A上電，并將通訊線能過RS485轉成RS232信號，接入PC機的串口。

打開配置軟件如下圖所示：

　　選擇正確的串口號、波特率和地址后，然后點擊“連接串口”將上位機與XW-PC-3A通訊連接成功，此時可以在“新波特率”和“新地址”中輸入需要的波特率和新地址，分別點擊“設置”。分別設置成功后，則波特率和通訊地址就都設置完成。值得注意的是：設置新波特率后，必須將XW-PC-3A重啟一下設置才能生效。

泄漏感應線纜參數的設置

由于各廠家的泄漏感應線纜的電參數會有些不同，所以對不同品牌的泄漏感應線纜的電參數需要進行設置，具體步驟如下：

將泄漏感應線纜與終止端接好，引出線與泄漏感應線纜接好后，用萬用表歐姆檔測量黃線與黑線之間的電阻值

測得電阻值除以感應線纜長度即得感應線纜的電阻率，單位轉為毫歐/米；將值在軟件上輸入，點擊“寫入”，即可將電阻率值設入XW-PC-3A內。

XW-PC-3A的時鐘設置

　　XW-PC-3A的時鐘設置一次即可，如下圖點擊“讀取系統時間”即可將當前的計算機系統時間讀出并顯示在時鐘顯示框里，點擊“寫入模塊”即將當前時鐘顯示框里的時間寫入XW-PC-3A模塊里，點擊“讀取模塊時間”即將XW-PC-3A模塊的時間讀出并顯示于時鐘顯示框里。也可直接在時鐘顯示框輸入你要設定的時間然后點擊“寫入模塊”也可將XW-PC-3A的時間正確設定。

3、告警事件記錄

　　XW-PC-3A最多可以記錄32條泄漏告警記錄，告警信息包括泄漏發生的順序、泄漏發生時間和位置；當記錄滿32條記錄后，如果再有告警產生，XW-PC-3A會自動將原來的記錄全部，并重新開始記錄。也可利用XW-PC-3A測試軟件人工手動。

4、維護與故障排除

　　每個XW-PC-3A均在出廠前進行了可靠性和功能性測試，用戶可直接投入使用，無需再進行檢測。

狀態顯示

　　XW-PC-3A上有5個LED，分別指示：電源、通信（RX=接收，TX=發送）、檢測到泄漏、傳感線纜故障。

　　XW-PC-3A通電并正常運行時，紅色的電源LED燈亮，表1列舉了各種不同的傳感線纜狀態情況及相應的可能糾正措施。表2列舉了各種通信狀態情況。

表1.  XW-PC-3A運行狀態LED指示

電源指示燈（紅） 亮 通電正常

滅 通電不正?；?span>XW-PC-3A故障

斷線指示燈（綠） 亮 測漏漏水感應線故障或沒2有正確接入

滅 測漏漏水感應線正確接入

泄漏指示燈（綠） 亮 有泄漏產生

滅 無泄漏產生

表2.  XW-PC-3A通訊狀態指示

TX（發送） RX（接收） 狀態

閃動 閃動 XW-PC-3A與主機進行正常通信

熄滅 閃動 XW-PC-3A從主機接收到信息，但無信息回傳給主機

熄滅 長亮 RS485通訊線被顫倒或通訊芯片出現故障

熄滅 熄滅 XW-PC-3A沒有與主機進行通訊
