穿刺型外間隙避雷器FHY5C-10C

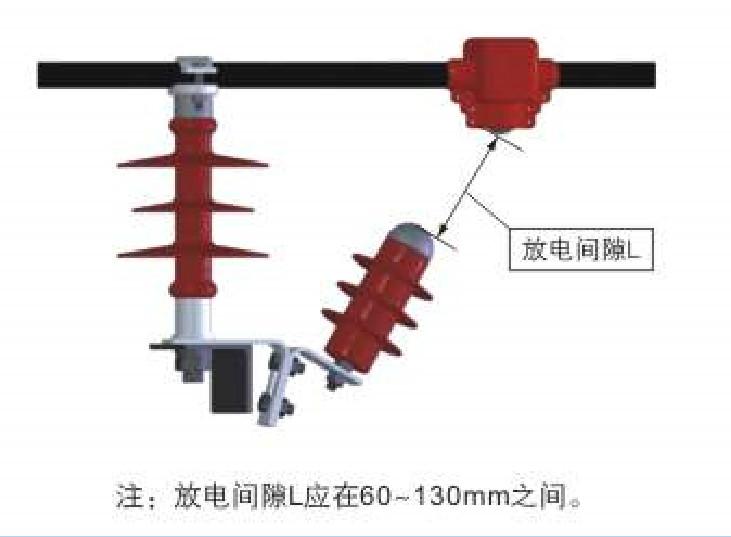

如何解決架空絕緣電纜的避雷問題呢？在這里主要討論我們公司自家生產的穿刺型外間隙避雷器的作用原理和解決產生問題額釋疑。我們公司空氣間隙由兩部分組成。一是由氧化鋅避雷器（擊穿電壓13-14KV），二是由空氣間隙60-100mm構成。其主要技術參數見右圖：

穿刺型外間隙避雷器關鍵是外間隙的大小。圍繞這個問題，要解決的問題是：

1. 在雷擊過電壓作用下間隙要能保證絕緣子不發生擊穿貨閃絡（保護水平）。

2. 能“耐受”線路的工頻過電壓，串聯間隙不被擊穿（保證工頻線路穩定運行的水平）。

3. 即使在污穢，安裝偏執的情況下，不會改變間隙的防電特性（保證在各種環境條件里，性能穩定的發揮作用。即可靠性）。

從（1）的被保護角度上看，間隙越小越好，它可以在雷電過電壓時及時釋放而保護絕緣子不發生閃絡。但這與第（2）條有矛盾。間隙 還要滿足第（2）條：在絕緣子閃絡率不超過5/100000為根據按國家規定雷電沖擊相對標準偏差0.03推算。雷電過電壓應小于0.88倍絕緣子50%過電壓而不閃絡。間隙的雷電過電壓應比絕緣子這一電壓高25.6%。這就要求間隙足夠大。這和（1）的要求有矛盾。以10KV為例，間隙應該耐受1.1√3p.u即13.2KV.另外還要考慮天氣，海拔，雨，霧等。組成絕緣配合系數為1.38-1.4。10KV絕緣子的國家標準指標為：工頻干耐受電壓42KV，工頻擊穿電壓74KV，標準雷電沖擊耐受電壓峰值不小于75KV，根據以上分析，我們現在把問題分標來解決：（1）我們?cè)陂g隙的后面設置一個高阻性避雷器氧化鋅組，其擊穿電壓13-14KV。這就滿足了線路的穩定運行電壓的要求，在雷電場里即使當空氣間隙全部電離，該氧化鋅避雷器的過電壓也能夠滿足線路的穩定運行，不會發生工頻電續流。（2）我們?cè)儆懻摽諝忾g隙的防護作用?，F(xiàn)在討論低（1）個問題。“在雷擊過電壓作用下間隙能不能保證絕緣子不發生擊穿貨閃絡?！痹诶纂妶?chǎng)作用下間隙空氣被電離，當雷電過電壓產生后，立即就會通過被空氣間隙+高祖性避雷器氧化鋅組+和橫擔連接件入地（該組成空氣的間隙的耐電壓只有13KV左右，和被保護的絕緣子的耐電壓42KV相差很遠，這就防止了電離和絕緣子之間的放穿情況。合理搭配氧化鋅避雷器和空氣間隙的組合是防雷設置中的方案。

實際上，在非雷電場的情況下空氣間隙（考慮濃霧，污穢，電雷電離空氣的各種影響）的擊穿電壓至少=500V/mm。我們?cè)O(shè)置的空氣間隙時60-130mm，最小值60mm其耐擊穿電壓應該在30KV-65KV之間。加上氧化鋅避雷器的過電壓13KV，整個耐擊穿電壓=43-78KV，再看10KV的支柱絕緣子具體數據為干耐受工頻電壓為42KV，工頻擊穿電壓為74KV，標準雷電沖擊耐受電壓75KV，按照75*0.88*50%=33KV。根據絕緣子閃絡率小于5/100000為根據，按國家規定雷電過電壓應小于0.88倍絕緣子50%過電壓即33KV而不閃絡。而空氣間隙的雷電過電壓應比絕緣子這一電壓高25.6%，即為42KV，我們?cè)O(shè)的空氣間隙距離為60-130mm，這和上面（2）的盡量大，估算是相符的。所以我們的外間隙避雷器完全滿足上面的第（1）第（2）兩條。所以是適合的。

    我們公司在武漢“國家電器產品質量監督檢驗中心”對本穿刺型外間隙避雷器性能進行的檢驗結果是：額定電壓=12.7KV，標稱放電電流=5KA，工頻耐受電壓大于26KV。從“伏秒特性”曲線（如圖一），可以看到該避雷器的伏秒特性曲線和絕緣子的伏秒特性曲線同步，匹配。我們公司生產的穿刺型外間隙避雷器既可以很好的保護絕緣子免受雷擊，又能完全保證10KV線路系統的穩定運行。

對幾個具體問題的解答：

避雷器橫擔以下沒有安裝接地線，能不能把雷電流引導入地呢？值得懷疑。

答：答案是肯定的。在雷電場里，被感應的“地”是包括和“地”連在一起的所以物，當然也包括和大地連在一起的電線桿以及電線桿在一起的橫擔，絕緣子等。當雷電流引入橫擔后，就等于已經入地。在受直接雷擊的情況下，是要安裝接地線的。
