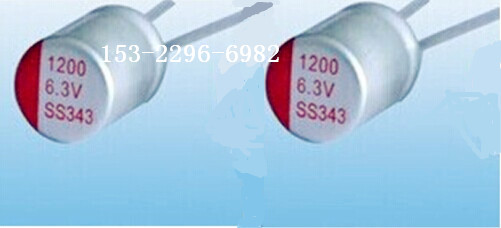

供應1200UF6.3V固態電容/貼片電解電容/插件電解電容

容的種類首先要按照介質種類來分。按介質可分為無機介質電容器、有機介質電容器和電解電容器三大類。
　　1、無機介質電容器：包括人們熟悉的陶瓷電容以及云母電容，在CPU上我們會經常看到陶瓷電容。陶瓷電容的綜合性能很好，可以應用GHz級別的超高頻器件上，比如CPU/GPU。當然，它的價格也很貴。
　　2、有機介質電容器：例如薄膜電容器，這類電容經常用在音箱上，其特性是比較精密、耐高溫高壓。
　　3、電解電容器：人們所熟知的鋁電容，鉭電容其實都是電解電容。如果說電容是電子元器件中最重要和不可取代的元件的話，那么電解電容器又在整個電容產業中占據了半壁江山。我國電解電容年產量300億只，且年平均增長率高達30[%]，占電解電容產量的1/3以上。
　　電解電容的分類，傳統的方法都是按陽極材質，比如說鋁、鉭或者鈮。但這種憑陽極判斷電容性能的方法已經過時了，目前決定電解電容性能的關鍵并不在于陽極，而在于電解質，也就是陰極。
　　按照陰極材料分類，電解電容器可分為電解液、二氧化錳、TCNQ有機半導體、固體聚合物導體等。
　　右側是一個簡單的、并不完整的電容分類表，主要列舉了一些在板卡設備上最常見的電容類型，通過這個直觀的樹型表可以對電容的分類、命名方式有一個直觀的認識。常用的電容有電解液電容、固態電容和鉭電容。
　　在很多用戶的眼中，主板，顯卡，工業控制板等產品是否使用固態電容，決定了該板卡是否處于較高的檔次。固態電容這兩年在國內技術發展迅速，由原來的SANYO一枝獨秀，到現在眾多國內，國外品牌爭鋒天下。固態電容已經走下了神壇，很多普通的電子，數碼產品都大量使用這類產品，圖示固態電容類似于常見的鋁電解電容，部分可替換，另外有一種固態電容，片狀，用于替換普通鉭電容。
簡析固態電容的利與弊　　電解電容的電介質為液態電解液，液態粒子在高溫下十分活躍，對電容內部產生壓力，它的沸點不是很高，因此可能會出現爆漿的情況，固態電容采用了高分子電介質，固態粒子在高溫下，無論是粒子澎漲或是活躍性均較液態電解液低，它的沸點也高達攝氏350度，因此幾乎不可能出現爆漿的可能性。 從理論上來說，固態電容幾乎不可能爆漿。
　　第二，固態電容在等效串聯阻抗表現上相比傳統電解電容有更優異的表現，據測試顯示，固態電容在高頻運作時等效串聯電阻極為微小，而且導電性頻率特佳，具有降低電阻抗和更低熱輸出的特色，在100KHz至10MHz之間表現最為明顯。 而傳統電解電容比較容易受使用環境的溫度和濕度影響，在高低溫穩定性方面稍差。即使是在零下攝氏55度至105度，固態電容的ESR電阻抗可以達到在0.1～0.3歐母，但電解電容則會因溫度而改變。 在電容值方面，液態電容在攝氏20度以下，將會比其標示的電容值為低，溫度越低電容值也會隨之而下降，在攝氏零下20度下電容量下降約13[%]、攝氏零下55度下電容量更達至37[%]。 當然，這對普通用戶來說沒有什么影響，但對于采用液態氮作超頻的玩家來說，固態電容可保證不會因溫度降低而使電容容量上受到影響，從而導致超頻穩定性大打節扣，因為固態電容在零下55度其電容值只會下降不足5[%]。
　　固態電容確實有很多優點，但它并不是任何時候都適用。固態電容的低頻響應不如電解電容，如果用于涉及到音效的部分會得不到的音質效果。也就是說，一款主板采用全固態電容并不一定是最合理的！ 前面我已經解釋得很清楚了，不管是固態電容還是電解電容，它們的主要作用是濾除雜波，因此電容只要容量達到一定的數值要求即可，只要其元件質量過關，也能確保主板的穩定運行。而這一點，電解電容也完做到！ 再重新復習一下固態電容的優點。在105攝氏度的時候，它和電解電容的壽命同樣為2000小時，在溫度降低后，它們的壽命會增加，但是固態電容壽命增加的幅度更大，一般情況下電容的工作溫度在70度或更低，這個時候固態電容的壽命可能會達到23年，幾乎是電解電容的6倍多！但是……你的主板在23年后還會繼續使用嗎？而且這個23年是指全天候24小時開機，即使電容有那么長的壽命，其它元器件恐怕也不能挺23年！
　　目前看來，不少廠商推出的以超頻為賣點的主板大都會使用固態電容，所以說你說的“固態電容的主板更能超”這個說法勉強正確。但是對超頻起決定作用的并不是電容，線路的設計、BIOS的研發，CPU本身體質的好壞以及散熱措施都可能決定超頻的成敗。所以不存在說“將主板上的普通電解電容更換為全固態電容就能提升主板的超頻性能”，這種說法完全錯誤！如果真的要說固態電容對超頻的影響的話，那就是由于它擁有更高的耐壓和耐溫能力，因此對超頻后的系統穩定性提供了一定的保障。

固態電容器的耐壓測試方法及注意事項--固態電容廠家經驗總結 電容的耐壓，即電容在一定條件下連續使用所能承受的電壓。如果加在電容上的工作電壓超過額定電壓，電容內部的絕緣介質就有可能被擊穿，造成極片間短路或嚴重漏電。因此，電容的工作電壓不能大于其額定耐壓，以保證電路可靠工作。
    對于固態電容器，漏電流是性能指標中重要的一項。電容的漏電流與電壓的關系密切，漏電流隨工作電壓的增高而增大。當工作電壓接近陽極的賦能電壓時，漏電流會急劇上升。通過測試電解電容的漏電電流，可以推算出它的極限耐壓和額定耐壓，對于電路中電容耐壓的取值，有直接的參考意義。
    根據這個原理，我公司設計并制作了～款電容耐壓測試儀，其線路簡單、成本低廉、制作容易，較好地解決了業余條件下電容耐壓測試的問題。
    變壓器T1和T2型號相同，背靠背對接，提供高低壓兩組電源，并起到隔離作用。低壓的經整流濾波后，由R1、DWl、Q1、Ral～Ral 1組成電流可調的恒流源。高壓的經整流濾波后由Rbl～RblO、DW2分壓，Q2輸出可調的直流電壓。使用時選擇合適的電壓Uc和電流Jc，將被測電容接到Cxa、Cxb兩點上，此時會看到電壓表指針緩慢偏轉，達到一定的位置后靜止，指針所指的電壓即為該電容在漏電電流為lc時所承受的耐壓。
波段開關K3、K4（各單擋11位）分別是測試電壓和電流（即漏電流）選擇開關，其測試量程如表1所示。表2為測試電路中的元件清單。


一、測試電路的使用方法
    1.將測試電壓調到比電容額定電壓高一些的擋位。如測試35V的電容。可將擋位放到64V，測試50v的電容，可將擋位放到64M或96V.擋位高一些對測試結果影響不大，只是擋位越高，三極管Q1的功耗相應會大一些。
    2.選擇合適的測試電流。測試電流應根據電容容量來選擇，容量越大測試電流也越大。對于4700μF以上的電容，可選擇大于10mA的測試電流；對于1000～4700μF的電，容，可選擇5mA左右的測試電流：對于10μF以下的電容，可選擇0.2～1mA的測試電流。
    3.紅色鱷魚夾接電容正極，黑色鱷魚夾接電容負極。接好后看到電壓表指針先勻速緩慢偏轉。正常情況下偏轉位置應超過額定電壓，當達到某一值時其指針偏轉變慢，并且越來越慢，最終靜止下來，此時電容的漏電流等于Q1集電極的恒流電流，電壓表所指示的電壓，為此電容在漏電電流為Ic時所承受的耐壓，可粗略認為是該電容的極限耐壓。
    4.測試完畢后將開關K2閉合，待電容放電后取下。


二、測試經驗總結
   1.固態電容容量越大，測試電流（漏電流）也應相應變大。
   2.由于固態電容器只能單向工作，如將固態電容正負端接反測試，在5mA電流下測試其電壓會極低，大約只有4V左右。
   3.同樣的容量和耐壓的電解電容器，其體積較大、分量較重的一般耐壓性能更好些；同樣的容量和耐壓的電解電容器，其相同的測試電流，電壓指針偏轉快的，漏電流較小。
   4.電解電容極限耐壓一般為其額定電壓的115％左右。
   5.當工作電壓高于額定電壓時，電容就較容易擊穿。因此選用固態電容時，應使額定電壓高于實際工作電壓。
   6.使用本電路測試電解電容器，不會造成電容的損壞。
hual


三、測試電路的改進
   1.由于沒有購買到合適的電壓表頭，DC250V以上擋不能指示。如果能夠換成DC320v表頭就比較理想。表頭量程也不宜太大，否則會降低分辨率，用這樣的表頭去測試低耐壓電容時，會造成讀數偏差太大。
   2.為了取得更準確的測試電壓，可將Rbl～Rbl0分壓電阻換成相應穩壓值的穩壓管（加限流電阻）或多圈精密可調電阻。
   3.V1若換成數字式電壓表，電壓讀數將更加直觀、。不過需另外加裝一組DC5v浮動電源。
   4.恒流電阻Ral～Rall，若用一只47∞電阻串聯一只4.7kΩ多圈精密電位器代替后，其恒流值（1.1～12mA）可連續可調。
