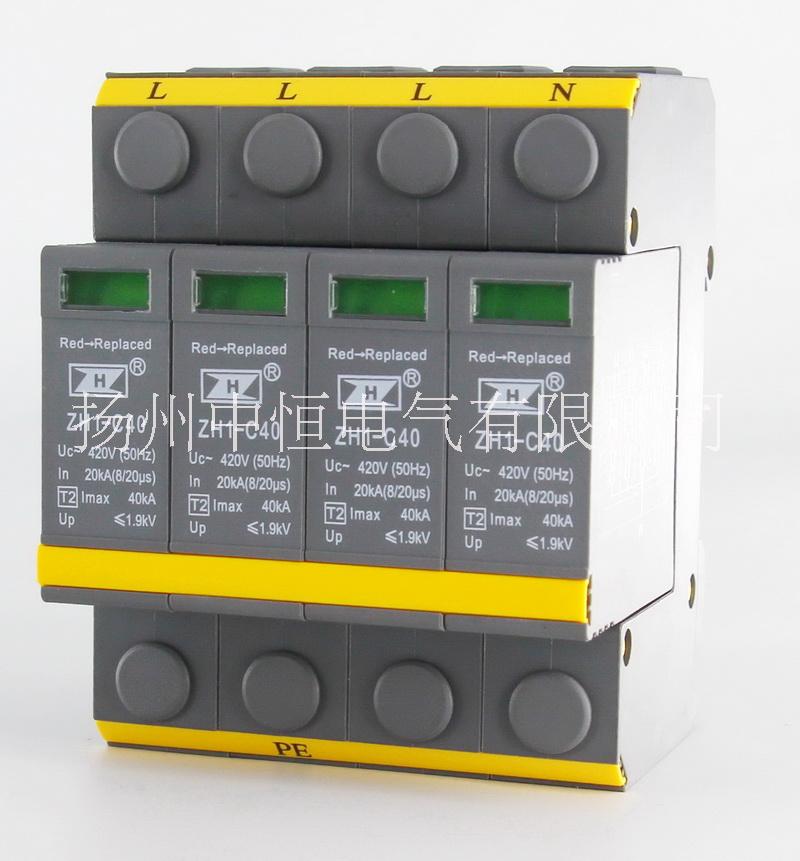

供應ZH1-C40/4-420浪涌保護器 40KA/4P防雷器 3p+n 中科恒品牌

供應ZH1-/4-420浪涌保護器 40KA/4P防雷器 3p+n 中科恒品牌

適用范圍

ZH1-系列低壓配電系統電涌保護器專為抑制低壓電氣裝置中的浪涌而設計，是一種具有模塊化組合功能的電涌保護器件，一般用于建筑物分配電柜或民用建筑的單元分配電柜中。保護安裝在它下方的電氣裝置和設備免遭由于開關動作、靜電泄放、感應雷擊所產生的浪涌危害。通過選用一種或兩種模塊可構成2P、3P、4P、1P+N、3P+N等組合，實現對TT、IT、TN－S、TN－C和TN－C－S供電系統提供第二級電涌過電壓保護。大放電電流為40KA。

供應ZH1-/4-420浪涌保護器40KA/4P防雷器

技術參數：

型號：ZH1-/4-420

適用電源:230/400V ～50/60HZ

持續工作電壓Uc～420V

標稱放電電流(8/20us)In20Ka

大放電電流(8/20us)Imax40kA

電壓保護水平Up≤1.8kV

響應時間≤25ns

工作溫度-40℃～+80℃

防護等級IP 20

外殼材料阻燃PBT

配前置熔斷器或斷路器32A

安裝接線導線橫截面積2.5～16 mm2

常用規格型號推薦使用：ZH1--420

單相電源：ZH1-/2-420  ZH1-/1+N-420

三相電源：ZH1-/3-420  ZH1-/4-420  ZH1-/3+N-420

特點

C級保護

殘壓低,漏電流小

熱脫扣/熔斷功能,響應速度快

插拔式模式模塊化結構,安裝/更換方便

標準35mm導軌安裝

劣化/失效顯示,綠色(正常)、紅色（失效）

可附加遙信報警裝置

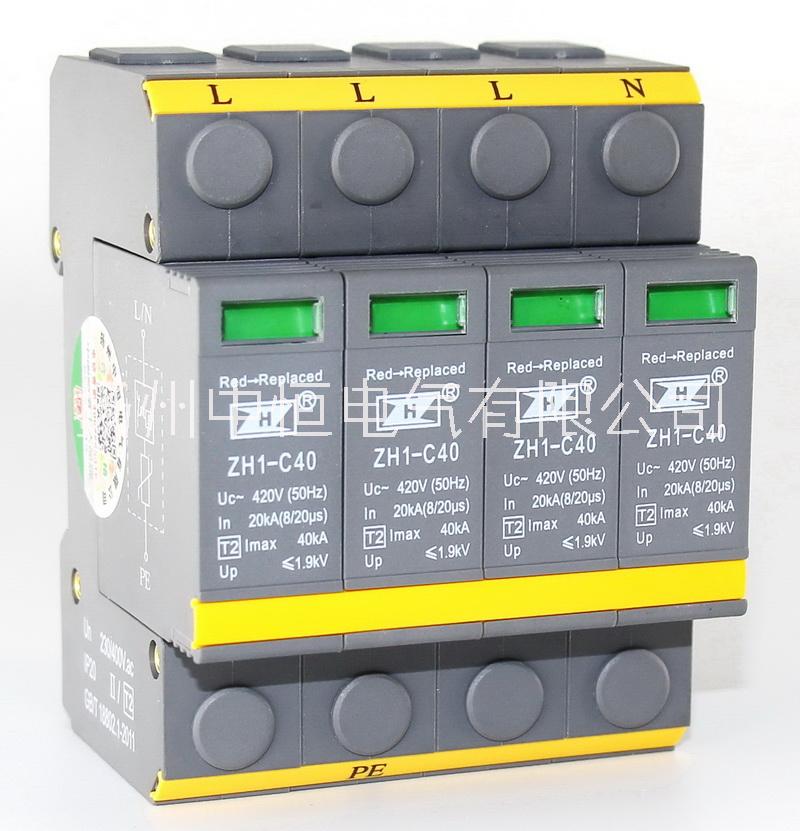

供應ZH1-/4-420浪涌保護器 40KA/4P防雷器 3p+n 中科恒品牌

產品特點：

1. 插拔式模塊化結構, 標準35mm導軌安裝，安裝/更換方便，易于維護。

2. 內置溫控斷路技術及熱脫扣裝置，保護器因過熱、擊穿失效時能自動斷開。

3. 窗口顏色顯示工作狀態，綠色為正常。紅色指示產品故障，提示需更換。

4. 可選擇附帶遙信端子，便于遠程報警控制。

5. 通流量大、殘壓低、響應速度快、無續流。

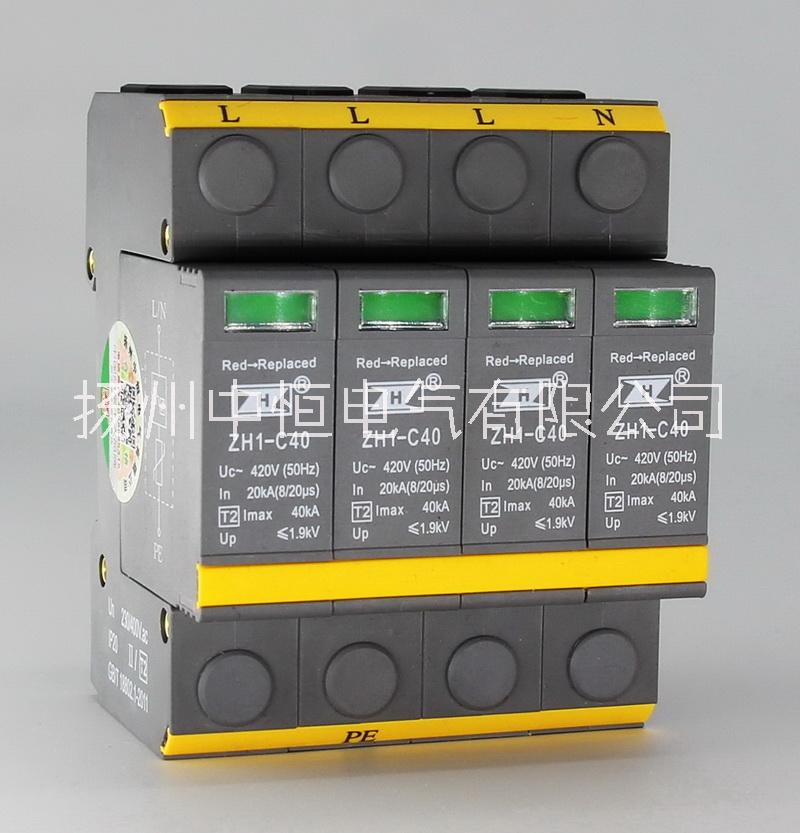

供應ZH1-/4-420浪涌保護器 40KA/4P防雷器 3p+n 中科恒品牌

揚州中恒電氣有限公司

浪涌保護器、風電浪涌保護器、光伏直流防雷器、二次接地保護器、擊穿保險器、低壓避雷器

I級防雷(T1級浪涌保護器10/350us)

ZH1-A15/4P-385V（10/350us） Iimp=15kA

ZH1-A25/4P-275V（10/350us） Iimp=25kA

ZH1-A125/4P-420V（10/350us） Iimp=12.5kA

II、III級防雷(T2級浪涌保護器8/20us)

ZH1-B100/4P-420V（8/20us） In=60kA Imax=100kA

ZH1-B80/4P-420V（8/20us）  In=40kA Imax=80kA

ZH1-B60/4P-420V（8/20us）  In=30kA Imax=60kA

ZH1-/4P-420V（8/20us）  In=20kA Imax=40kA

ZH1-D25/4P-385V（8/20us）  In=10kA Imax=25KA
