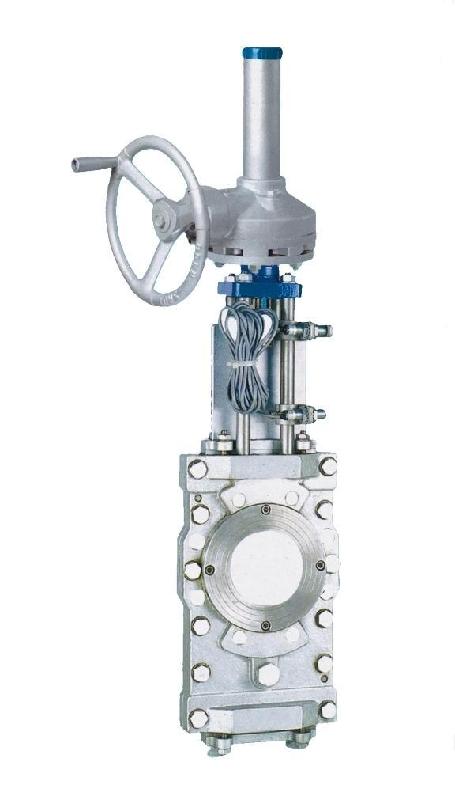

供應QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥

溫州市氣動穿透式刀閘閥廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15888215509 郵箱： 939753492@qq.com

傳真： 0577-67962337 地址： 浙江溫州市

在線詢盤聯系廠家：15888215509 15888215509

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥）

一、概述：

QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便、防止介質外泄等優點。適宜在含粉塵或焦油的煤氣管線中使用。

QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。該閥門配電動執行器可實現遠程微電腦控制。在電源供應中斷時，也可以通過手動來操作閥門啟閉，從而緊急控制了介質的流向，也避免了事故的發生。也可以使用現場電控箱、遠程PLC電動智能控制等附件來操作和調試的控制。用戶可根據實際需要進行選擇。
QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥是在消化吸收國內外的技術基礎上，綜合近來年使用插板閥的經驗設計制造的，穿透式插板閥主要用于通風除塵、風力輸送及排風系統管路上的調節和固體粉料輸送的調節和切斷。

QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥應用范圍：

采礦、鋼鐵工業——用于煤漿、濾碴漿等。凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。造紙工業——用于任何濃度紙漿、料水混合物。制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。電站除灰——用于灰渣漿。 QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥主要零件材料

零件名稱	材料	零件名稱	材料
閥體	1CF18Ni9TiCF8M CF8 CF3M CF3 WCB	閥桿	1CF18Ni9Ti
閥座密封圈	橡膠或PTEF	支架	不銹鋼
閥體間密封墊片	橡膠或PTEF	填料壓蓋	不銹鋼
閥體	1CF18Ni9TiCF8M CF8 CF3M CF3 2CF13	填料	石墨或PTFE
閥體裝置螺栓	B7	填料壓蓋螺栓	B7

QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥主要外形及連接尺寸

DN	L		φ1	H	H2	n-M	汽缸直徑 Cylinder Diamter
DN	PN0.6	PN1.0	φ1	H	H2	n-M	汽缸直徑 Cylinder Diamter
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600

QSCZ673H氣動穿透式刀閘閥，穿透式閘刀閥殼體試驗和密封試驗

1.插板閥的殼體試驗和密封試驗介質為水(含防腐蝕劑)，或黏度不大于水的其他適宜液體。
2.密封副是非金屬密封的插板閥，密封殼體試驗要求按GB/T13927-92D級規定。
3.密封副是金屬密封的插板閥，對有密封性能要求的。密封試驗泄露量按1×DNmm³計算，沒有密封性能要求的不做項試驗。
4.用電動、液動、氣動裝置驅動的插板閥，關閉文職調定后，關閉三次按1和3要求進行殼體和密封試驗。
5.插板閥清潔度要求按JB/T7748的規定
6.靜壓壽命試驗。
7.插板閥靜壓壽命試驗次數按規定，其他技術要求按JB/Z 234的規定。

靜壓壽命實驗次數	金屬密封	DN≤150mm	1200次times
		DN≥200-400mm	1000次times
		DN≤450mm	800次times
	非金屬密封	DN≤150mm	1400次times
		DN≤200-400mm	1200次times
		DN≤450mm	1000次times
