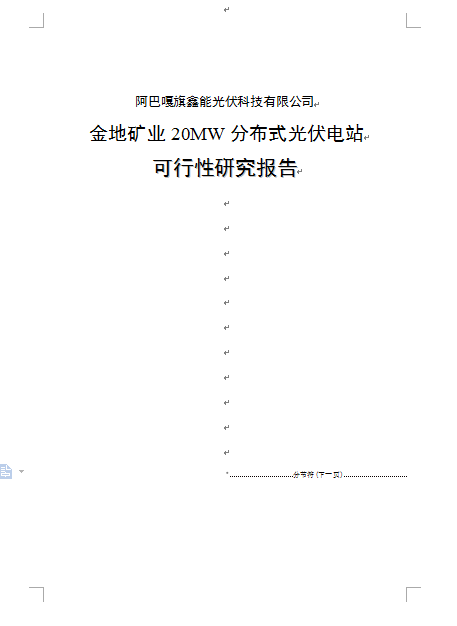

分布式光伏電站可行性研究報告

章 綜合說明

1.1 投資方簡介

巴嘎旗鑫能光伏科技有限公司主要經營業務是對光伏發電項目進行投資及技術咨詢服務。公司自成立之日起，就不斷完善與優化，持續性地為客戶提供的解決方案，限度地滿足客戶的需求。公司尊崇“務實、拼搏、擔當”的企業精神，以“誠信、開創、共贏”的經營理念創造良好的辦公；以全新的管理模式和完善的技術、周到的服務、的品質為生存根本；以節能、環保，服務社會、造福社會為企業發展目標。

該項目的建設符合國家產業政策和當前可再生能源產業發展趨勢，能夠適應當?shù)丶爸苓厙窠?jīng)濟發展的客觀需要。同時，對于推動和提升當?shù)匦履茉串a(chǎn)業的發展，提高經濟運行質量和效益，增強企業綜合實力和競爭力都具有十分重要的意義。在接下來公司發展過程中，公司將更加積極地響應國家政策，加大綠碳經濟力度，促進新能源的開發與利用，為我國的光伏事業貢獻自己的一份綿薄之力。

1.2 概述

巴嘎旗地處錫林郭勒盟中北部，土地總面積27495平方公里，占錫林郭勒盟總面積的13.6%。北與蒙古國接壤，邊長175公里，東鄰東烏珠穆沁旗和錫林浩特市，南與正藍旗相連，西與蘇尼特左旗毗鄰。全旗轄3個鎮、3個蘇木、4個社區、71個嘎查、1554個浩特?？?cè)丝?/span>43949人，主要由蒙、漢、回、滿、藏、壯、達斡爾、鄂溫克等8個民族組成,其中蒙古族24082人，占總?cè)丝诘?/span>54.8%。

金地礦業有限責任公司，位于錫林郭勒盟巴嘎旗別力古臺鎮寶格達烏拉蘇木，是股份制民營企業，隸屬于北京華夏建龍礦業科技有限公司。公司地處東經114°44′﹣114°44′，北緯43°41′﹣44°10′。東鄰巴彥查干鎮，西與蘇尼特左旗接壤，南接查干淖爾蘇木，北與那仁寶格拉格、青勒寶拉格蘇木相連。距101省道約11公里，交通較為便利。

巴嘎旗鑫能光伏科技有限公司20兆瓦光伏電站項目地處錫林郭勒盟巴嘎旗金地礦業有限公司內，擬占地面積約1600畝（約101公頃），土地性質為未利用地。其中，光伏場區占地約100公頃，開關站占地約0.5公頃。項目場址具有良好的區位優勢， 該地區位于巴嘎旗西北部巴嘎旗金地礦業有限公司辦公室西邊,屬內蒙高原的南緣，崗梁、灘地相間分布，呈典型波狀高原景觀。場區地況為的山地丘陵，區域內西高東低。場地地層巖性主要為粘土巖、玄武巖和碎石土，場地、地基的穩定性良好，無不良地質作用的存在。項目南側方向有國道101穿過，適宜作為入場區主要運輸?shù)缆罚煌ㄊ直憷?/span>本項目開發利用當?shù)刎S富的太陽能資源建設光伏電站，符合國家產業政策。

本光伏電站規劃建設容量為20MW，一次建成，擬以1回35kV出線就近接入金地礦業變電站35kV側的間隔裝置。最終接入系統方案及對電氣設備的要求以接入系統審查意見為準。本工程新建一座35kV開關站，35kV母線采用單母線接線。

1.3 太陽能資源

經過氣象站訂正后的場址區代表年水平總輻射量數據為5907.6MJ/m²。由NASA數據推算得到的場址處數據為5872.56MJ/m²。二者基本接近。本報告最終采用5907.6MJ/m²作為規劃場址區域的多年水平總輻射量。日均輻射量為16.53MJ/m²。日照小時數為2550h左右，日照百分率約為36.51%。根據《太陽能資源評估方法》（QX/T 89-2008），項目所在地屬于太陽能資源很豐富帶，太陽能輻射等級為II類地區，能保證有較高的發電量，適宜建設并網發電電站。

1.4 工程地質

（1）擬建場址及附近不存在崩塌、滑坡、泥石流等不良地質作用，未發現壓覆礦問題，僅局部地段有采石場或亂掘地，本工程在選址階段均已避開；無地震液化問題。

（2）地處低山丘陵的頂部、脊部、鞍部等，微地形多較為開闊，上部多存在覆蓋層，覆蓋層厚度差異較大，主要為砂類土、碎石，下部地層主要為玄武巖。

（3）場區內覆蓋層厚度差別較大，覆蓋層厚度一般2.0～20.0m不等，小于50.0m，下伏基巖規模厚度巨大，依據《建筑抗震設計規范》（GB 50011-2010）有關規定，綜合判定場地土類型為中軟土、中硬土～堅硬土或巖石，建筑場地類別為Ⅱ～Ⅰ類。

（4）擬建場址區地震基本烈度6度，地震動峰值加速度0.05g。

（5）場區內地下水埋藏較深，因此可不考慮地下水對地基基礎的影響。不考慮地下水對建筑材料的腐蝕性。根據區域資料，地基土對混凝土結構、鋼筋混凝土結構中的鋼筋具有微腐蝕性。

（6）場區凍深2.90m，標準凍深2.30m，地基土凍脹類別可按不凍脹考慮。

（7）強風化基巖及碎石土地層基坑邊坡坡度可按1：0.5考慮，砂類土地層基坑邊坡坡度可按休止角××°考慮。

1.5 工程任務和規模

本工程擬在錫林郭勒盟巴嘎旗金地礦業有限公司建設光伏電站，規劃建設總容量為20MW，建成投產后將會每年可向內蒙電網輸送電量供應5469.9萬kWh，一方面為地區經濟發展提供了一定的電力保障，另一方面將帶動地區相關產業發展，改善地區人民的生活水平。從能源資源利用、電力系統供需、項目開發條件等方面綜合分析，本階段20MW光伏發電項目的建設是合適的。

1.6 總體方案設計與發電量預測

本期項目總裝機容量為20MW，采用分塊發電、集中并網方案。光伏組件全部采用310W規格的晶硅電池組件，數量共計65664塊；并網逆變器選用630kW并網逆變器，共計16臺；升壓變壓器選用1250kVA分裂升壓變，共計16臺。

本項目采用南北方向跟蹤光伏陣列運行方式，對于并網型光伏電站，采用南北方向跟蹤安裝時的傾角為光伏發電系統全年發電量時的傾角。經計算，當電池組件傾角為××°時，全年日平均太陽總輻射量，并滿足灰塵雨雪滑落要求及傾斜支架較好穩定性的角度范圍。光伏陣列布置時根據場址地形高程變化適當調整陣列間距。

本項目20MW光伏方陣由16個1.25MW光伏子方陣組成。每個光伏子方陣由228路光伏組串并聯而成，每個光伏組串由18個光伏組件串聯而成。1.25MW光伏子方陣由光伏組串、智能匯流箱、匯流設備、逆變設備及升壓設備構成。

20MW 由16個獨立的1.25MW 系統組成，每 18個電池板一串，每 6 串接入 1 個一級智能匯流箱、5個一級智能匯流箱接入1臺二級匯流箱然后4臺二級匯流箱接入一臺630kW逆變器，其中每個1.25MW方陣為2個逆變器，然后經接入048kV/35kV升壓變升壓至35kV電壓等級，然后通過35kV開關站經1回35kV出線就近接入金地礦業35kV變電站的35kV側的配電裝置。

根據總裝機容量、傾斜面輻照量、系統效率以及光伏組件標稱效率衰減等，計算出光伏電站年均發電量為48975.18MW·h，年均利用小時數為2405.95小時，25年總發電量約為1273354.69MW·h。
