等離子中部槽熔覆焊機和焊絲堆焊優(yōu)勢

焊絲堆焊與粉末堆焊的對比

焊絲堆焊

一、焊道成型不佳

   1 電流不穩(wěn)定，浮動比較大

   2 送絲機精度不夠高，均勻性差

   3導(dǎo)電嘴損壞頻率比價高

二、飛濺，發(fā)炸

 1電弧電壓不穩(wěn) 飛濺發(fā)炸增多

 2焊絲含碳量比較高 飛濺發(fā)炸比較多

 3硬度耐磨性不高，焊絲里面Mn Cr W等硬材料含量低

 4焊絲過硬比較脆 容易斷裂 焊絲的硬度普遍范圍是：HRC50-55

 5國產(chǎn)焊絲HRC50-55大約在50元/公斤（國產(chǎn)焊絲≤HRC55），進(jìn)口焊絲HRC60大約在1000元/公斤。

三、稀釋率

手工電弧焊的稀釋率為15~30%,正接極等離子弧堆焊的稀釋率僅為5%。

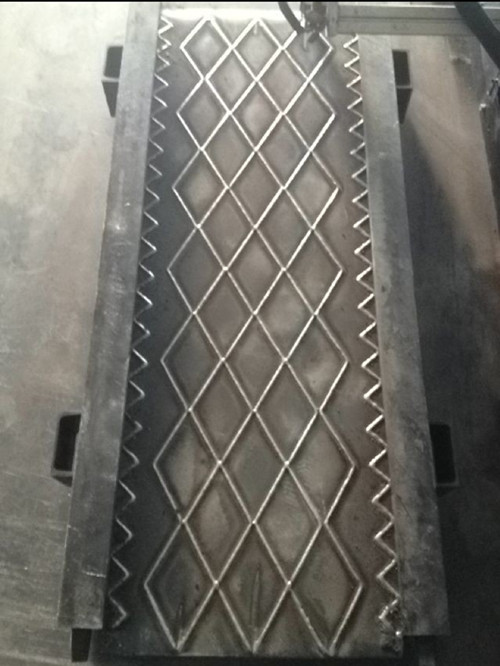

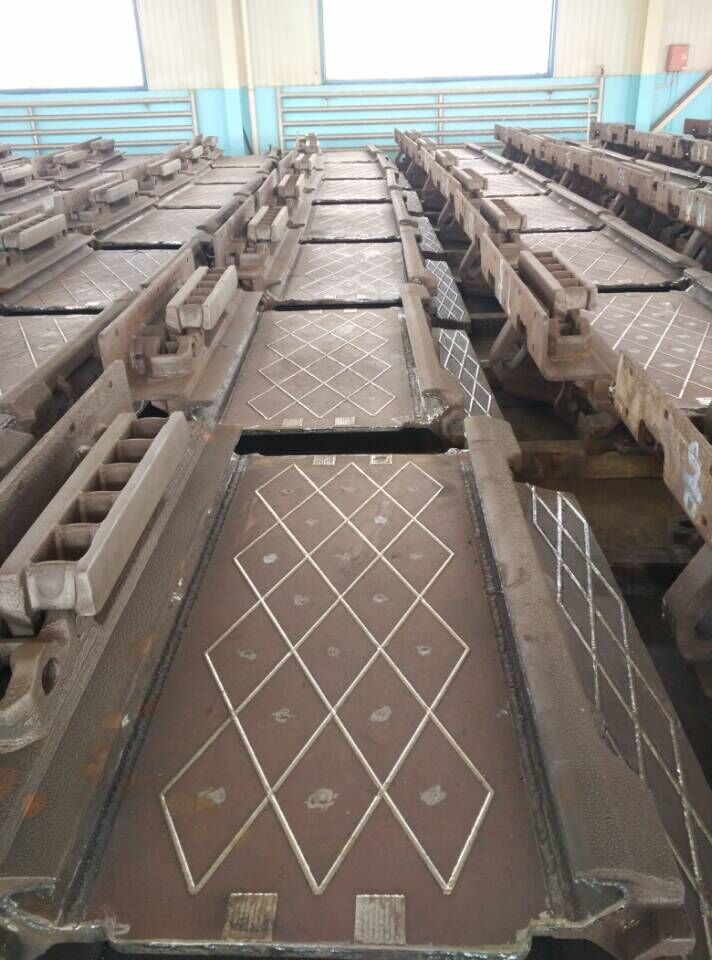

等離子粉末堆焊

一、焊道成型美觀

  1 等離子弧溫度高、能量集中、穩(wěn)定性好，在工件上引起的殘余應(yīng)力和變形小。

    2粉末堆焊堆焊層組織致密

二、使用材料范圍廣。

堆焊合金粉末作為熔敷材料，不受鑄造、軋制、拔絲等加工工藝的限制，可依據(jù)不同性能要求配置不同成分的合金粉末，特別適用于那些難于制絲但是易于制粉的硬質(zhì)耐磨合金，以獲得所需性能的堆焊層。

三、環(huán)境污染比較低

堆焊過程中基本沒有煙塵，發(fā)炸現(xiàn)象 對工人安全健康危害很低。

四、可控性好。

可以通過改變功率、改變氣體的種類、流量及噴嘴的結(jié)構(gòu)尺寸來調(diào)節(jié)等離子弧的氣氛、溫度等電弧參數(shù)，從而實現(xiàn)自動化生產(chǎn)，提高勞動生產(chǎn)率。

五、堆焊熔覆合金層與工件基體呈冶金結(jié)合，結(jié)合強度高；

    等離子熔覆采用惰性氣體氬氣作為氣體保護，所以焊道成型更加美觀并且安全性好；
