壓變中性點用消諧電阻器

一、 產品介紹

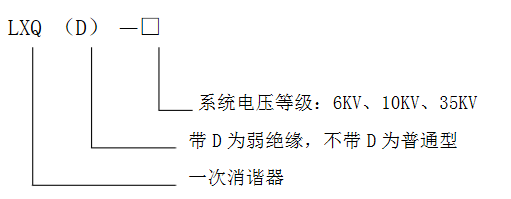

LXQ型6~35KV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱消諧器），是安裝在6~35KV電壓互感器（以下簡稱壓變或PT）一次繞組Y結線中性點與地之間的一種非線性電阻消諧尼器件。消諧器的產品型號—LXQ表示按傳統外形設計的長方形的消諧器；LXQ-III表示第三次改型設計的、電阻器外面的、無需絕緣外套保護的、圓柱外形的消諧器。兩者表示外形不同，電氣性能完全相同。

LXQ型6~35KV消諧器的直流電氣特性與傳統的RXQ及LXQ型消諧器相近，但結構設計從提高消諧器的熱容量出發，進行了較大的改進。消諧器采用電氣性能優異、超細顆粒的SiC為基材；經大噸位的壓機壓制成高密度、圓柱狀的胚體；在還原氣氛下；經上千度的高溫燒結而成。是我電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。

二、 應用功能

   6~35KV中性點非有效性接地電網中的壓變有兩個相關問題解決需要：

1、 壓變的鐵磁諧振產生的過電壓常使設備內絕緣擊穿、外絕緣放電，且常因事故不及時或事故擴大而造成大面積停電；

2、 電網中的弧光接地使壓變頻頻燒毀。使用消諧器可有效解決上述問題：或阻尼壓非線性勵磁特性而引起的鐵磁振過電壓，這種諧振過電壓會導致系統相電壓不穩定；能有效抑制間隙弧光接地時流過壓變繞組的過電涌流，防止壓變的燒毀；限制系統單相接地消失時在壓變一次繞組中產生的涌流，這種涌流會損壞壓變或使壓變?nèi)劢z熔斷；當系統發生單相接地后可較長時間保護壓變免受損壞。

一、 LXQ型6~35KV消諧器使用環境

1、 戶外用，裝在壓變的就近邊上，消諧器雖有防雨功能，不宜直接經受日曬雨淋；

2、 環境溫度-40℃~+60℃；

3、 交流電力系統頻率為50Hz或60Hz；

4、 地震烈度8度以下地區。
