供應消諧器

消諧器

一、概述

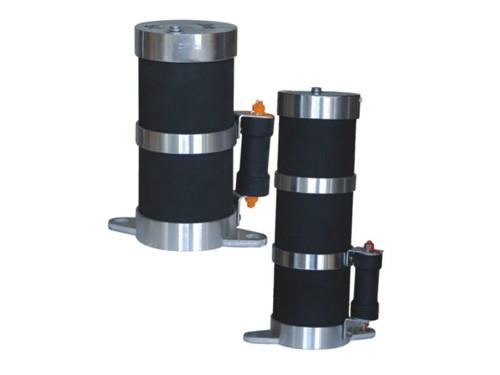

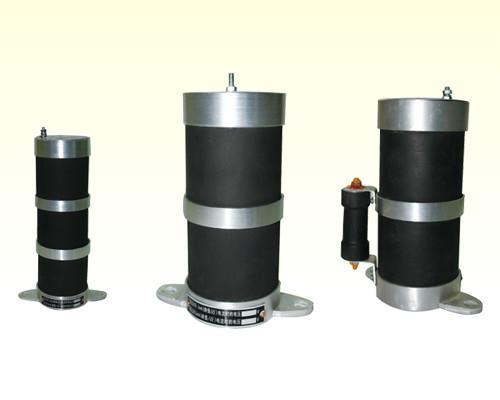

LXQ系列6～35kV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱一次消諧器），是安裝在6～35kV電壓互感器（以下簡稱壓變或PT）一次繞組Y。接線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器采用電氣性能優異、超細顆粒的SiC為基材，經大噸位的壓機壓制成高密度的長方形或圓餅狀的坯體，在還原氣氛下，經上千度的高溫燒結而成。的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。該產品完全符合現行電力部標準DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第4.1.5條中的規定，可以起到良好的限制電壓互感器鐵磁諧振的效果。

二、型號說明

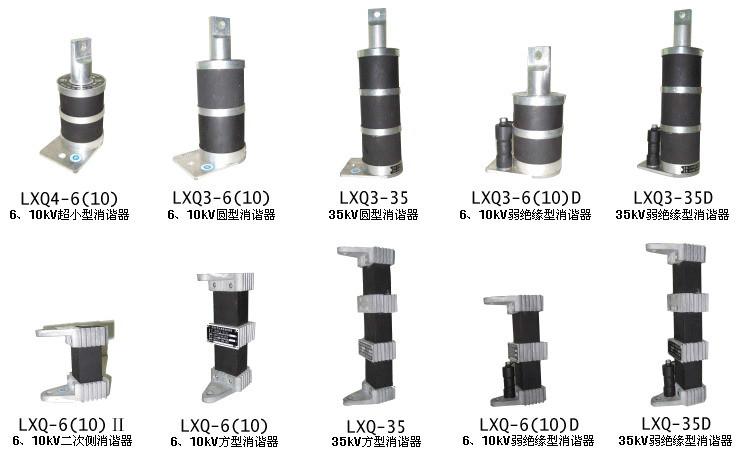

根據系統電壓分類，LXQ系列一次消諧器分為6kV、10kV、35kV三種；根據設計序號分類，消諧器分為LXQⅠ、LXQⅡ、LXQⅢ  型，其 中 LXQⅠ型為長方形的消諧器，LXQⅡ、LXQⅢ型為圓柱形的消諧器。LXQⅠ、LXQⅡ型消諧器為6kV、10kV系統通用型；LXQⅢ型把6kV系統和a10kV系統用的消諧器細分開，針對性更強。如：LXQ(D)Ⅱ－10 為10kV系統用、弱絕緣、圓柱形一次消諧器。（消諧器外形尺寸見附圖a、圖b、圖c）

三、使用條件

1、適用于戶內及戶外，環境溫度-40℃～+60℃；

2、額定頻率：48Hz～62Hz；

3、海拔高度不大于3000m，地震裂度8度及以下地區；

4、大氣中無嚴重污穢及浸蝕性介質的場所；

5、串接于交流6～35kV非有效接地系統PT一次繞阻中性點與地之間， 在一個系統中 接有多臺電壓互感器時，在每臺互感器的三相高壓繞阻中性點裝一臺消諧器， 才能有效地限制弧光接地過電壓和鐵磁諧振。

四、技術參數

                 表1 ： LXQⅠ、Ⅱ型消諧器本體交流電氣參數表

五、安裝方式

一次消諧器必須安裝在壓變中性點與地之間，下端固定接地，上端接中性點，如下圖所示。若安裝在壓變柜內，消諧器與周圍接地體的距離建議≥2cm。消諧器上端與壓變中性點采用絕緣導線連接。消協器不分正負極，一般垂直安裝，也可以水平安裝。安裝原理圖如下：
