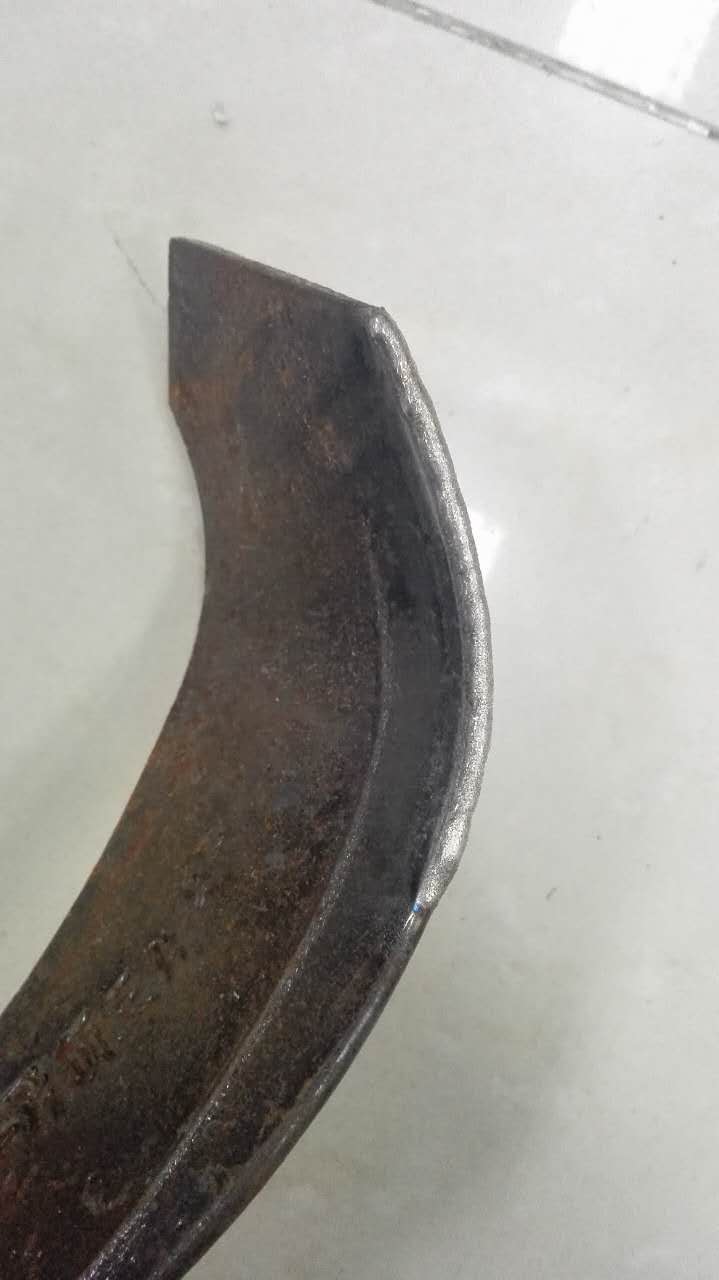

農(nóng)機(jī)*耐磨堆焊機(jī) 等離子熔覆農(nóng)機(jī)刀 農(nóng)機(jī)刀噴焊碳化鎢合金

為加強(qiáng)表面耐磨強(qiáng)度，提高使用壽命，降低因不耐磨經(jīng)常更換的費(fèi)用，生產(chǎn)商也是費(fèi)盡心思不斷改變工藝提升耐磨度，目前主要耐磨工藝有：鑲合金，噴涂，等離子堆焊，在使用這些工藝中一直存在著一些問題，我多木公司本著一切為客戶服務(wù)的宗旨，安排技術(shù)人員親臨客戶現(xiàn)場走訪交流，虛心學(xué)習(xí)，記錄客戶想法與要求，回公司后潛心對設(shè)備提升改造，功夫不負(fù)有心人，微束脈沖等離子堆焊機(jī)就這樣面世了，現(xiàn)已在中國基地馬鞍山，河北廣泛運(yùn)用，客戶反映效果良好，在行業(yè)已經(jīng)掛起了一陣更新?lián)Q到的熱潮，祝賀我多木人又完成一行業(yè)新革命。

目前耐磨工藝存在的問題給大家簡單介紹下：

1：鑲合金

（1） 合金成本價(jià)格高，焊接工藝麻煩，人工成本高，廠家利潤低

2：噴涂

（1） 工件受熱情況不同

    堆焊無重熔過程，工件表面溫度可始終控制在250攝氏度以下。一般不產(chǎn)生變形和使工件的組織狀態(tài)發(fā)生變化。而噴涂要使涂層融化，重熔溫度可達(dá)900攝氏度以上，工藝使用不當(dāng)，容易引起工件變形。

（2） 與基材結(jié)合狀態(tài)不同

    噴涂層與基材表面的結(jié)合以機(jī)械咬合為主，盡管存在微區(qū)冶金結(jié)合，但是涂層結(jié)合強(qiáng)度不高。堆焊通過涂層熔化與基材表面形成冶金結(jié)合，結(jié)合強(qiáng)度是噴涂3-6倍，結(jié)合厚度是噴涂2-4倍。

（3） 所用粉末不同

    堆焊要求使用自熔性合金粉末，而噴涂則對粉末的自熔性要求不高，各種自熔性合金粉末可用于堆焊又可用于噴涂，但噴涂粉末中不具備自熔性的只能用于噴涂而不能用于堆焊工藝。

（4） 覆蓋層結(jié)構(gòu)不同

    堆焊層均勻致密，一般無孔隙，而噴涂層有孔隙缺陷。

（5） 承載能力不同

    噴涂層不能承受沖擊載荷和較高的接觸應(yīng)力，多在潤滑條件的工作表面，配合面以及其它受力較小的工況條件下使用，堆焊層可承受沖擊載荷和較高的接觸應(yīng)力，可在復(fù)雜工況條件下使用，可用于線接觸場合

3.等離子堆焊

（1）市面上等離子堆焊用于耐磨堆焊沒問題，但針對于行業(yè)容易產(chǎn)生咬邊，焊漏，淬火，等問題。

微束脈沖等離子堆焊機(jī)介紹：

1.微束脈沖等離子堆焊以等離子弧作為熱源，應(yīng)用等離子弧產(chǎn)生的高溫將合金粉末與基體表面迅速加熱并一起熔化、混合、擴(kuò)散、凝固，等離子束離開后自激冷卻，形成一層高性能的合金層，從而實(shí)現(xiàn)零件表面的強(qiáng)化與硬化的堆焊工藝，由于等離子弧具有電弧溫度高、傳熱率大、穩(wěn)定性好，熔深可控性強(qiáng)，通過調(diào)節(jié)相關(guān)的堆焊參數(shù)，可對堆焊層的厚度、寬度、硬度在一定范圍內(nèi)自由調(diào)整。微束脈沖等離子粉末堆焊后基體材料和堆焊材料之間形成融合界面，結(jié)合強(qiáng)度高；堆焊層組織致密，耐蝕及耐磨性好；基體材料與堆焊材料的稀釋減少，材料特性變化小；利用粉末作為堆焊材料可提高合金設(shè)計(jì)的選擇性，特別是能夠順利堆焊難熔材料，提高工件的耐磨、耐高溫、耐腐蝕性。

  2.技術(shù)優(yōu)勢：　

1、堆焊熔覆合金層與工件基體呈冶金結(jié)合，結(jié)合強(qiáng)度高；　

2、堆焊熔覆速度快，低稀釋率；等離子弧堆焊的稀釋率可控制在5%一10%，或更低?！?

3、堆焊層組織致密，成型美觀；堆焊過程易實(shí)現(xiàn)機(jī)械化、自動化；　

4、可在銹蝕及油污的金屬零件表面不經(jīng)復(fù)雜的前處理工藝，直接進(jìn)行等離子堆焊； 　

5、與其他等離子噴焊相比設(shè)備構(gòu)造簡單，節(jié)能易操作，維修維護(hù)容易；

6、等離子弧溫度高、能量集中、穩(wěn)定性好，在工件上引起的殘余應(yīng)力和變形小。

7、可控性好。可以通過改變功率、改變氣體的種類、流量及噴嘴的結(jié)構(gòu)尺寸來調(diào)節(jié)等離子弧的氣氛、溫度等電弧參數(shù)，從而實(shí)現(xiàn)自動化生產(chǎn)，提高勞動生產(chǎn)率。

8、使用材料范圍廣。堆焊合金粉末作為熔敷材料，不受鑄造、軋制、拔絲等加工工藝的限制，可依據(jù)不同性能要求配置不同成分的合金粉末，特別適用于那些難于制絲但是易于制粉的硬質(zhì)耐磨合金，以獲得所需性能的堆焊層。

推薦采用一下兩款型號進(jìn)行耐磨堆焊。
