代替電鍍的熔覆工藝 等離子熔覆 激光熔覆

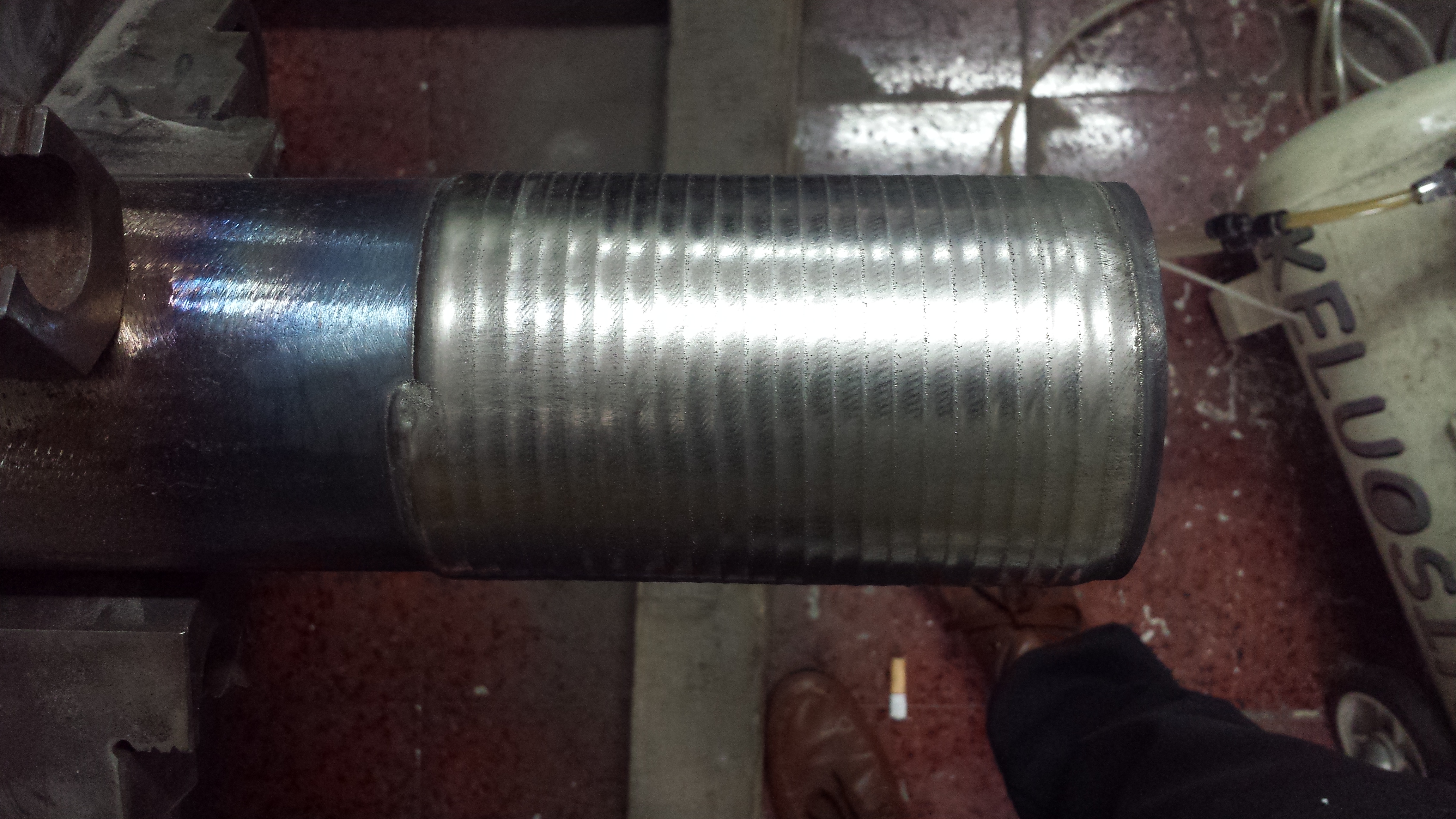

液壓桿自動堆焊工裝

一、設備組成

     本設備是我公司自組開發的多功能等離子粉末自動堆焊設備，主要用于中部槽，液壓桿，油缸等大型平面產品、內孔產品的堆焊等，適用于主要用于采煤機械、礦石機械等多種產品的堆焊。

DML-V03BD焊機 參數

DML-V03BD堆焊系統配置：
（1）  DML-V03BD主機 （功率18KVA）－－－1臺
（2）  葉輪式精密送粉系統--－－－－－—- 1套
（3）  等離子粉末堆焊槍?zhuān)?00A）－－－－- 1把

（4）  氬氣表---------------------------2套

（5）  非標自動化全套設備（選配）

堆焊主要技術參數：
離子氣流量調節范圍 －－－－－－－ 0.2～2L/min
送粉氣流量調節范圍 －－－－－－－ 0.5～2L/min
保護氣流量調節范圍 －－－－－－－－2～12L/min
送粉器粉桶容量 　?。?0Kg
送粉器送粉量調節范圍 －－－－－－－0～50g/min
工作距離工件距離－－－－－－－－－ 3～12mm
一次堆焊的厚度 －－－－－－－－－－1-5mm左右
一次堆焊的寬度 －－－－－－－－－－2-13mm左右
粉末粒度     －－－－－－－－－－－50－200目
粉末堆焊效率 －－－－－－－－－－－≥90%

二、設備特點

1、自動化程度高，焊接過程自動化。

2、具備弧壓跟蹤，焊槍可以跟蹤堆焊面的高低變化而自動升高或者降低焊槍?zhuān)瑥亩附有Ч墚a(chǎn)品表面平整度影響小，堆焊質量高。

3、堆焊合金層與工件基體為冶金結合，結合強度高；

4、堆焊速度快，低稀釋率；粉末等離子弧堆焊的稀釋率可控制在5%一10%或更低。

5、堆焊層組織致密，成型美觀；堆焊過程易實現自動化生產，提高勞動生產率，減輕勞動強度。

6、可在銹蝕及油污的金屬零件表面不經復雜的前處理工藝，直接進行粉末等離子弧堆焊；

7、與其他等離子堆焊相比設備構造便利，低能耗、率、實用易操作，維修維護方便；

8、等離子弧溫度高、能量集中、工藝穩定性好，外界因素干擾小，在工件上引起的殘余應力和變形小。

9、可控性好。可以通過調節電流大小、氣體流量、送粉速度、堆焊速度及等離子弧擺動幅度來控制堆焊效果，從而獲得質量?jī)?yōu)異的熔敷層。

10、焊槍和送粉管從橫桿中走線，方便堆焊中部槽底板。

弧壓跟蹤：

原理：焊槍和工件等距的情況下，弧壓幾乎不變，如果焊槍和工件堆焊面之間的距離改變，對應的弧壓產生變化，弧壓變化由模擬電壓塊反饋給系統，系統根據電壓的增減對應升高或者降低焊槍?zhuān)瑥亩鴮?shí)現曲面的堆焊。
