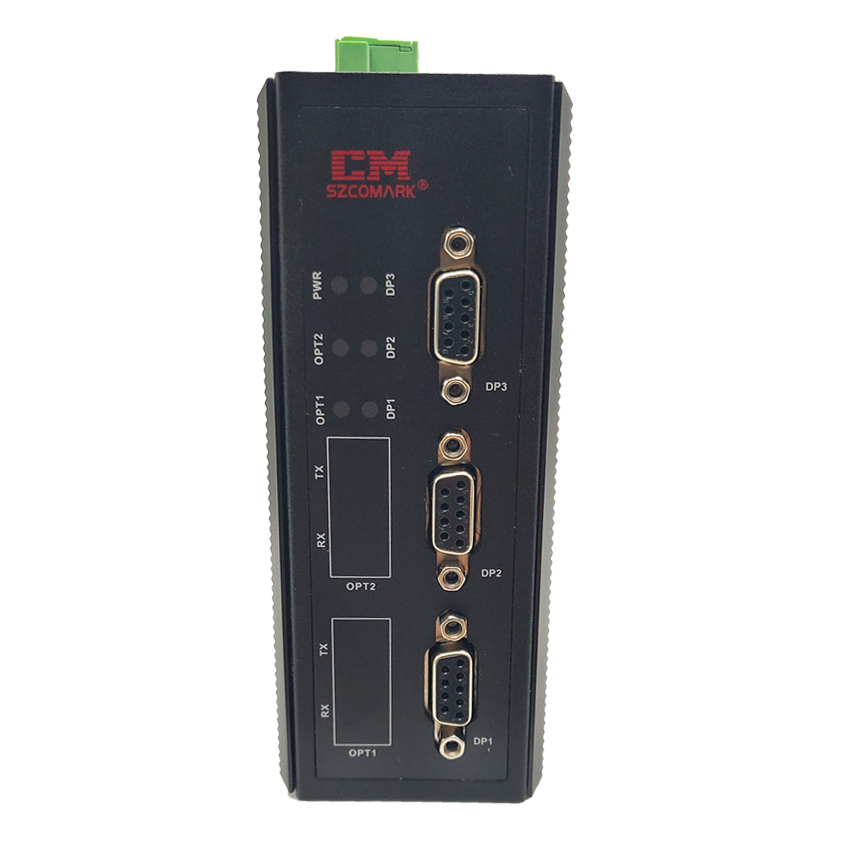

訊記PROFIBUS總線HUB中繼器管腳定義符合Profibus DP協議 PROFIBUS HUB中繼器

     本產品是一款Profibus DP協議型現場總線HUB中繼器，符合Profibus DP協議標準，獨立3路總線電接口數據相互轉發，電信號中繼并為電纜系統提供星形鏈接。本設備能夠延長Profibus DP總線的傳輸距離，改變總線拓?fù)浣Y(jié)構，同時具有光耦隔離、減少干擾等性能，速率由撥碼開關設置或者選擇速率自適應設置。支持9~36V DC寬電源輸入，具備繼電器告警輸出、電源冗余等優點。本產品同時采用無風扇、低功耗、工業級設計、IP40防護等級、波浪紋鋁制加強機殼、35mm導軌安裝，-40~75℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的通訊解決方案。
特點性能
* 提供3路獨立Profibus總線，符合標準規范中的通信速率
* 3端口集線器和中繼器功能，方便實現星形結構和延長電纜距離
* 提供撥碼開關手動設置其全部標準速率或者速率自適應（所有電接口速率必須一致）
* 提供3路光耦隔離電口，隔離電壓1000V，提供4000V防雷保護功能
* 提供4個雙色LED狀態指示燈，總線數據接口故障繼電器輸出告警
* 隔離冗余9~36V DC電源，隔離電壓1500V，支持極性反接保護功能
* IP40防護等級，波浪紋鋁制加強機殼，采用標準工業35mm導軌安裝方式
* 工作溫度范圍：-40~75℃，滿足各種工業現場要求
總線數據接口
* 9針的Sub_D插孔連接器，管腳定義符合Profibus DP的協議規范
* 符合Profibus DP總線標準
* 通信速率：（速率自適應，建議由撥碼開關設置成固定速率）9.6Kbps、19.2Kbps、45.45Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、3Mbps、6Mbps 、12Mbps
* 信號延時（電口）：≤4Bit
* 隔離電壓1000V，具備4000V的防雷擊保護功能
* 終端電阻：本機不帶終端電阻，請按需要外接
電源
* 隔離冗余9~36V DC電源，典型工業標準電壓DC 24V，功耗不超過4W，隔離電壓1500V，具有反接保護功能，采用5芯5.08mm工業端子接口（請使用工業標準電源，否則會引起通信故障或設備損壞）
繼電器
* 繼電器告警輸出：總線數據接口故障告警輸出
* 觸點容量：1 A  24V DC，工業端子接口
機械特性
* 尺寸（長×寬×高）：136mm×104.8mm×52.8mm
* 凈重：800g
* 外殼：IP40防護等級，波浪紋鋁制加強機殼
* 安裝：35mm導軌安裝
工作環境
* 工作溫度：-40℃~75℃，可選寬溫產品（-40~85℃）
* 存儲溫度：-40℃~85℃
* 相對濕度：5%~95%（無凝露）
保修期
* 保修期：5年
符合標準
* IEC61000-4-2(ESD)：電源端：±2KV接觸放電，±15KV空氣放電；繼電器：±2KV接觸放電，±15KV空氣放電；信號端：±15KV空氣放電
* IEC61000-4-4(EFT)：電源端：±4KV，繼電器：±4KV
* IEC61000-4-5(Surge)：電源端：±1KV DM/±2KV CM，繼電器：±1KV DM/±2KV CM
* IEC60068-2-27（沖擊）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工業標準），IEC61850-3（變電站），IEEE1613（電力分站）
* EN50121-4（軌道交通）
包裝說明
* Profibus DP總線HUB中繼器一臺（配工業接線端子，設備供電用）
* 說明書一份
