電動法蘭球閥Q941F-16P類目 > 商鋪首頁 > 產品展示 > 常州市電動法蘭球閥廠家_電動法蘭球閥Q941F-16P

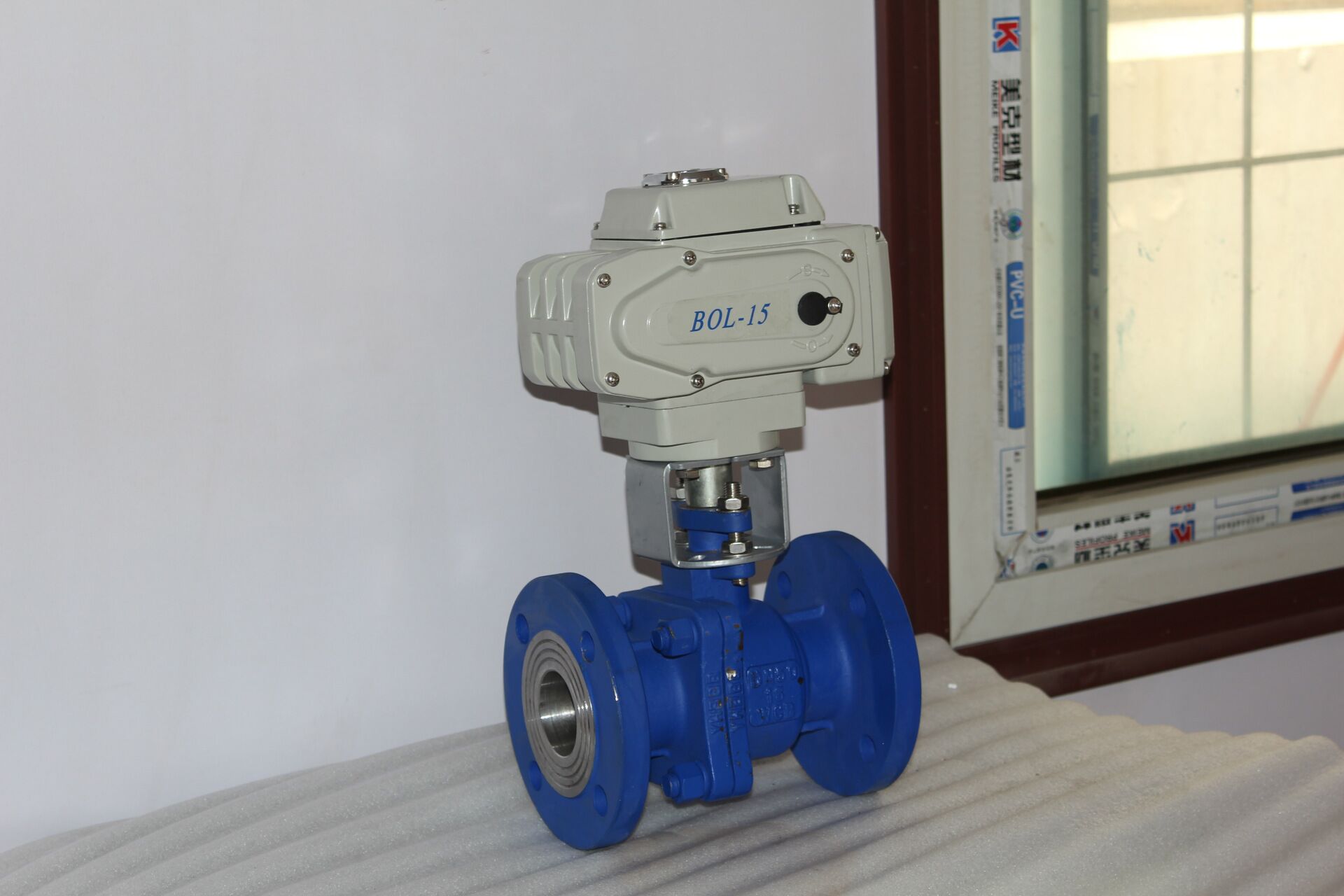

電動法蘭球閥Q941F-16P

[電動法蘭球閥Q941F]

常州市電動法蘭球閥廠家

價格： 電議

物流： 江蘇常州市新北區| 買家支付運費

可銷售總量： 5000件

手機： 13951235251 郵箱： 971369880@qq.com

傳真： 0519-83601683 地址： 江蘇常州市

在線詢盤聯系廠家：13951235251 0519-83606681

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[電動法蘭球閥Q941F]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（電動法蘭球閥Q941F-16P）

品牌： 其他
型號： 電動法蘭球閥Q941F-16P
材質： 不銹鋼
連接形式： 法蘭
結構形式： 浮動球球閥
公稱通徑： DN15-DN1600
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
驅動方式： 電子
零部件及配件： 手輪
用途： 截止
類型(通道位置)： 直通式
作用對象： 水
規格： DN100

一、概述：

電動法蘭球閥Q941F-16P適用于≦180℃的水、蒸汽、油品、酸性類、醋酸類等流體介質中。廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的自動化流體控制系統中。執行器采用自主設計的森品牌精小型電動執行器，質量可靠，整體重量輕，是國家建設部自動化流體控制領域重點推薦產品。

二、優點。

1，流體阻力小、球閥是所有閥類中流體阻力*小的一種，即使是縮徑球閥，其流體阻力也相當小。

2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。

6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

三、Q941F-16P/R電動不銹鋼球閥相關技術參數：

SP系列精小型電動執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24	公稱通徑	DN15-300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5、4.0、6.4
適用溫度	0～80℃	連接標準	法蘭按JB/T79.2-94
動作范圍	0～90°、0～360°	閥體材料	WCB、ZG1Cr18Ni9Ti、CF3M等
動作時間	9秒/15秒/30秒/60秒	填　　料	F46、PTFE、PPL、石墨填料等
任選功能	開關型、無源觸點型、閥位信號反饋型、智能調節型等	使用溫度	PTFE/F46密封面≦180℃、PPL密封面≦300℃
手動操作	附帶手柄操作	閥芯形式	O形球體或V型半球體
保護裝置	帶過熱保護及過載保護	流量特性	快開特性或近似直線特性
防護等級	IP-67(防爆外殼:ExdⅡ BT4)
輸入信號	輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

四、 Q941F-16P/R電動不銹鋼球閥相關連接尺寸（單位：mm）：

公稱通徑	L	D	H	L1	D1	b	Z-d1	H1
15	130	95	275	157	65	14	4-14	48
20	140	105	280	157	75	14	4-14	53
25	150	115	287	157	85	14	4-14	58
32	165	135	354	208	100	16	4-18	68
40	180	145	312	208	110	16	4-18	73
50	200	160	325	208	125	16	4-18	80
65	220	180	335	256	145	18	4-18	90
80	250	195	365	256	160	20	8-18	98
100	280	215	400	256	180	20	8-18	120
125	320	245	420	256	210	24	8-23	140
150	360	280	440	256	240	24	8-23	167
200	400	335	470	256	295	26	12-23	210
250	630	405	545	380
300	750	460	580	380

五、 Q941F-25P/R電動不銹鋼球閥相關連接尺寸（單位：mm）：

公稱通徑	L	D	H	L1	D1	b	Z-d1	H1
15	130	95	275	157	65	16	4-14	48
20	140	105	280	157	75	16	4-14	53
25	150	115	287	157	85	16	4-14	58
32	165	135	354	208	100	16	4-18	68
40	180	145	312	208	110	16	4-18	73
50	200	160	325	208	125	20	4-18	80
65	220	180	335	256	145	22	8-18	90
80	250	195	365	256	160	22	8-18	98
100	280	230	400	256	190	24	8-23	120
125	320	270	420	256	220	28	8-25	140
150	360	300	440	256	250	28	8-25	167
200	400	360	470	256	310	34	12-25	210
250	630	405	545	380
300	750	460	580	380

六、Q941F-40P/R電動不銹鋼球閥相關連接尺寸（單位：mm）：

公稱通徑	L	D	H	L1	D1	b	Z-d1	H1
15	140	95	275	157	65	16	4-14	48
20	150	105	280	157	75	16	4-14	53
25	165	115	287	157	85	16	4-14	58
32	180	135	354	208	100	18	4-18	68
40	200	145	312	208	110	18	4-18	73
50	220	160	325	208	125	20	4-18	80
65	250	180	335	256	145	22	8-18	90
80	280	195	365	256	160	22	8-18	98
100	320	230	400	256	190	24	8-23	120
125	360	270	420	256	220	30	8-25	140
150	400	300	440	256	250	30	8-25	167
200	550	375	470	256	320	38	12-30	210
250	750	470	545	380
300	870	530	580	380
