燃?xì)?蒸汽汽輪機模型聯合循環發電機組仿真模型 燃?xì)?蒸汽汽輪機模型

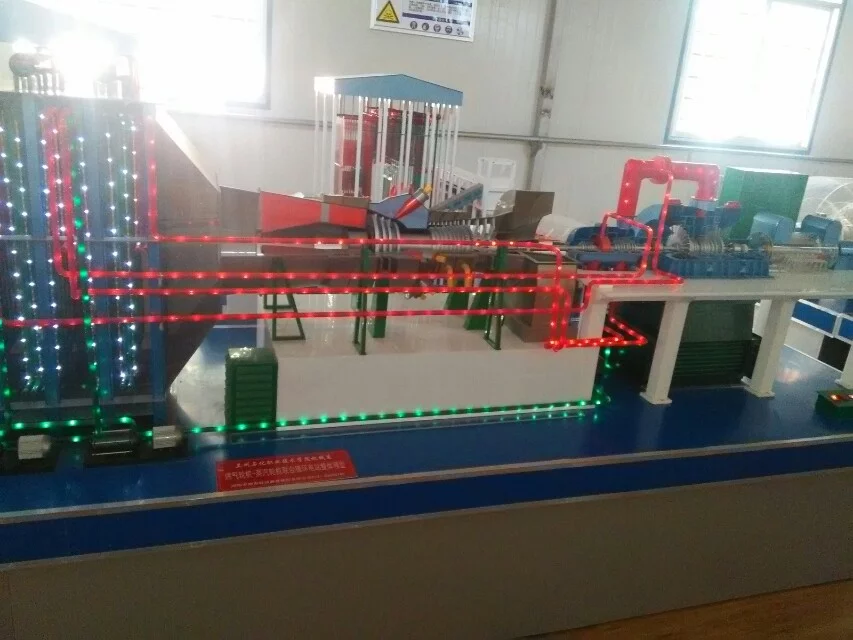

燃?xì)?蒸汽聯合循環發電機組模型系統參數： 1、電廠機組實訓模擬設備：6×1.5×2米； 2、設備電源：220V.50HZ,功率500W。 3、主要材質：進口聚氨脂、鋼材、演示系統、語音系統；工藝中燈光采用LED實現。本裝置采用電氣動態運轉、演示。 4、中控中心：觸摸計算機 5、燃?xì)?蒸汽聯合循環發電機組模型主要設備： 燃?xì)廨啓C(jī)、蒸汽輪機、發電機、余熱鍋爐四種主要設備組成了燃?xì)狻羝?lián)合循環發電系統模型，這四種設備的組合布置有多種方式，主要的分類方式是按軸系布置來分，一種是單軸布置方案，一種是多軸布置方案。 （1）燃?xì)廨啓C(jī)模型： PG9351FA型燃?xì)廨啓C(jī)整體式單軸結構型式，即壓氣機、燃燒室和燃?xì)馔钙?，包括壓氣機進氣機閘和燃?xì)馔钙降呐艢鈹U(kuò)壓機閘，連接為一個整體安裝在同一個底座上。輔助設備，如潤滑油系統、冷卻水系統、燃料系統、啟動系統、傳動齒輪箱等都安裝在底座上。 （2）蒸汽輪機模型： 蒸汽輪機是哈爾濱汽輪機廠設計的國內單機功率**的聯合循環供熱機組，型號為L(zhǎng)N275/CC154 11.49/0.613/0.276/566/566，為三壓、再熱、單軸、兩缸兩排汽、抽汽、凝汽式蒸汽輪機。 （3）余熱鍋爐模型： 余熱鍋爐為杭州鍋爐廠引進美國N/E公司技術，設計型號為NG-S209F-R，型式為三壓、再熱、臥式、無補燃、自身除氧、自然循環和爐島緊身封閉的余熱鍋爐。 （4）發電機模型： 發電機定子采用1/4剖面處理，能看見定子結構，轉子結構回路清晰可見。發電機勵磁碳刷，軸電壓、軸電流碳刷清晰可見 。 二、燃?xì)?蒸汽聯合循環發電機組三維演示配套 采用Sparkle Interactive Designer軟件設計開發，以WindowsVista操作系統中WinFX編程模型為基礎，開發出混合3D內容、動畫、ASP、HTML和多媒體內容、多格式文本、矢量圖；Sparkle全方位的3D、動畫、加速顯示引擎，將矢量圖形、位圖、3D內容、視頻、音頻和富文本合成。操作者可以進行電廠三維系統漫游、三維虛擬設備局部漫游，包含鍋爐及其系統、燃?xì)?、蒸汽輪機及其系統、發電機及其系統等。系統主要設備3D結構演示。
