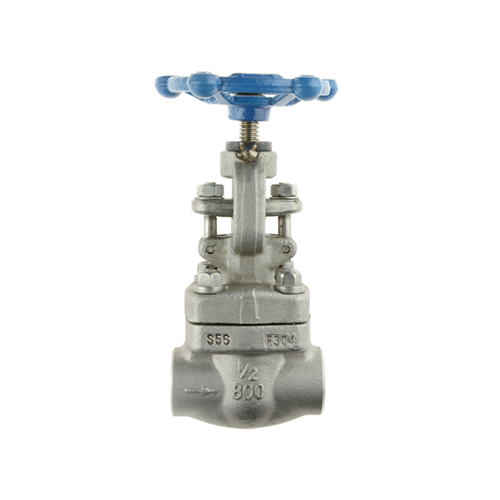

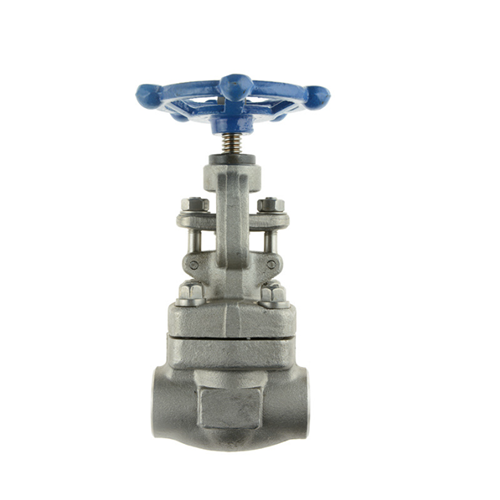

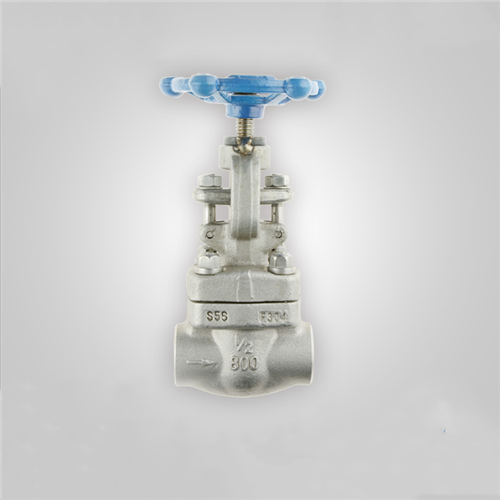

J11W-800LB不銹鋼絲扣截止閥 J11W-800LB絲扣截止閥
[J11W-800LB不]
常州市絲扣截止閥廠家
價格： 電議
物流： 暫無物流地址| 賣家支付運費
可銷售總量： 0件
手機： 13951235251 郵箱： 971369880@qq.com
傳真： 0519-83601683 地址： 江蘇 常州市
[J11W-800LB不]
郵箱：
手機：
- 品牌： 其他
- 型號： J11W-800LB不銹鋼絲扣截止閥
- 連接形式： 內螺紋
- 材質： 不銹鋼
- 公稱通徑： 50-5000
- 適用介質： 水
- 壓力環境： 高壓
- 工作溫度： 低溫
- 標準： 美標
- 外形： 大型
- 流動方向： 單向
- 驅動方式： 電磁
- 零部件及配件： 手輪
- 形態： 針式
- 類型(通道位置)： 直通式
- 規格： 100
J11W-800LB不銹鋼絲扣截止閥有三種蓋設計形式。一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。截止閥設計結構和特征
截止閥的設計與制造符合API602，BS5352和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
采用以下結構
全徑或縮徑
明桿支架式（OS&Y）
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型。
主要性能規范：
| 型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 工作壓力PN(Mpa) | 工作溫度 | 適用介質 | |
| 殼體 | 密封 | |||||
| J11W-16 J11W-16K | 1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油類 |
| J11W-16P | 酸類腐蝕性介質 | |||||
| J11W-16R | ≤350 | 醋酸類腐蝕性介質 | ||||
| J11W-16Ni | 堿液、鹽水、海水等 | |||||
主要外形和連接尺寸：
| 公稱通徑 | 管螺紋 | 尺寸 | |||||
| L
| D1
| S
| H
| H1
| D0
| ||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
