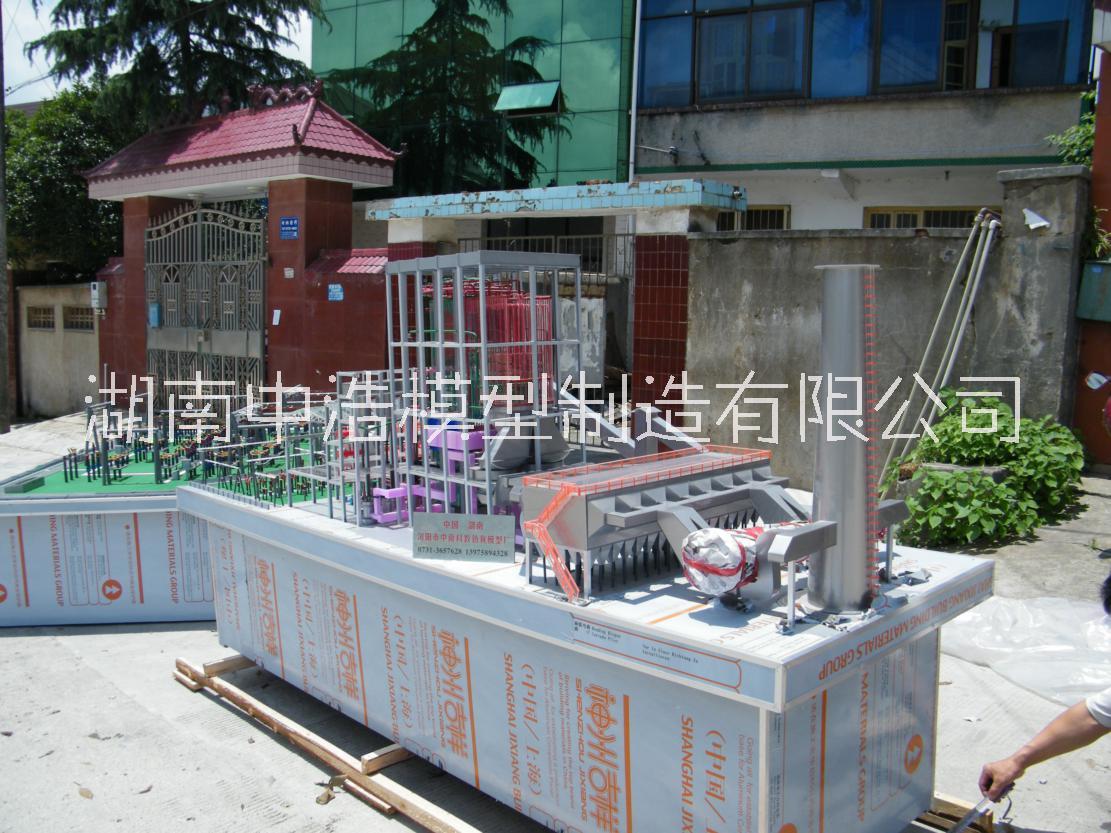

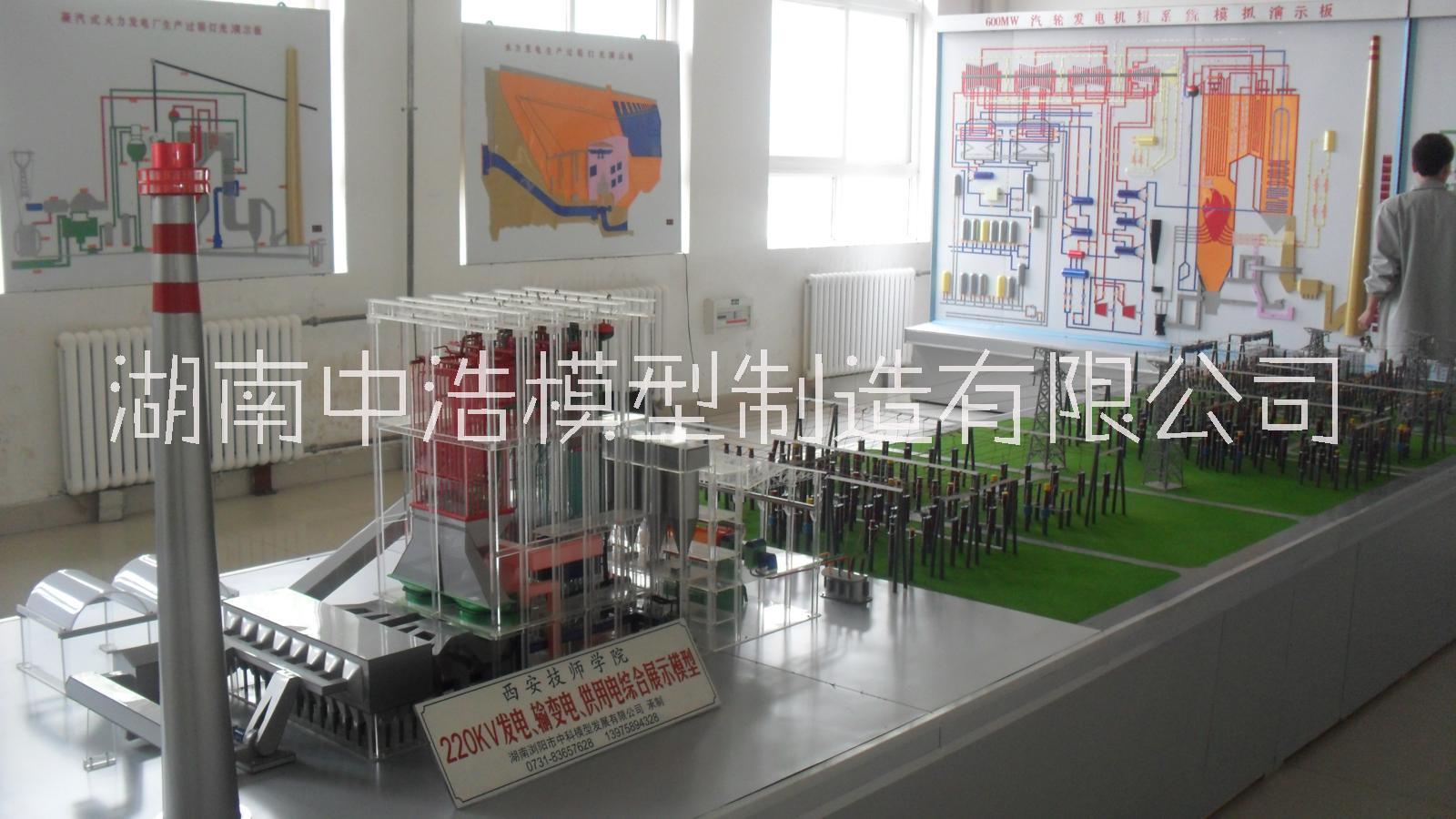

《西北師范大學》火力發電機組模型 機組火力發電 機組火力發電模型

1000MW超超臨界機組火力發電仿真模擬實訓系統 對于生產實踐能力要求很高的能源與動力工程專業、電廠熱能動力裝置專業、電廠設備運行與維護專業；認識與生產實習是專業課學習過程中必不可少的部分，我們結合《能動專業》實訓課程開發微縮版“1000MW超超臨界機組校內實習工廠”；適用于大中專院校多層次課堂實訓教學，實現與工程實踐“”接觸，滿足技能型人才培養需求與教學培訓基地建設，滿足學員“真刀”的技能訓練，努力培養崗位型“教、學、做、練”技能型人才。 1000MW超超臨界火力發電機組是能動專業的典型工藝；針對目前各類院校學生實訓困難的問題，開發了本套仿真實訓模擬設備，彌補學生進入真實發電廠實訓實習的不足，系統通過對電廠工藝、實物設備仿真模擬，使學生對1000MW超超臨界機組工藝原理、設備組成、結構功能、生產過程有了更深的理解，為學校的實習環節搭建平臺；同時也節省了學校的硬件投資，增加評估競爭力。突出實訓系統在學生基本技能、創新能力、崗位培訓中的作用，滿足培養創新型、應用型人才需要的教學環境；實現職前、職后教培資源共享。設備以模擬實訓為出發點，保持其一定的性、開放性和持續性；訓練學生從事電廠工程設計、設備制造、安裝、運行、維護及檢修的基本技能。整體配合多媒體操作演練模塊+形象逼真的動態模擬模型，使人有身臨其境的感覺。 1、性；實訓設備開發設計起點高，以實踐頂崗職位仿真實習內容為參照。 2、實用性；密切結合專業建設，與專業人才培養方案（教學計劃）相吻合，體現實訓設備的效益為目標，提高實訓設備的利用率。 3、前瞻性；充分考慮學科的發展和專業規模的發展，專業實訓設備努力營造特色，突出專業培養特色，體現學校辦學特色。 4、共享性；充分考慮校內資源共享，避免重復建設。 5、功能性；實訓設備對完成學生的實踐教學任務，培養創新能力、創新意識和適應變革職業培訓、應用型技術人才發揮重要作用的，發揮其生產開發和新的教培方式應用推廣。 一、實訓系統規格型號及配置： （一）、硬件設備及其參數： 含1000MW超超臨界機組電廠模擬模型裝置、計算機、投影儀與幕布、音響、控制柜等； 1、實訓模擬模型裝置： 5000×2200×2200mm；1000MW超超臨界機組電廠模擬實訓裝置有多個單元系統組成。 2、實訓模型模擬電源：220V.50HZ,電流≤5A，燈泡負載電壓6-12V； 3、實訓模型模擬材質：有機玻璃、工程塑料、演示系統、語音系統；框架承臺采用角鋼焊接支撐； 4、計算機配置：供教師進行講解，內部安裝了易控教學版軟件；安裝系統； 5、投影儀和幕布:便于教師講解；4500流明/4：3（兼容16：9）;幕布基材：軟幕；安裝方式：壁掛式。 6、音響系統:語音講解工序流程系統功能；包括功放； 7、控制柜配置:靜電噴塑工藝/機械鎖；I/O控制平臺； （二）、軟件設備及其操作實訓： 軟件：易控(INSPEC)2009，電氣模塊，控制模塊。 1、易控(INSPEC)2009 易控為一通用的組態軟件，大量應用于自動化系統。 “1000MW超超臨界機組火力發電教學系統”是在易控軟件平臺上開發的。操作系統演示電廠的生產流程、設備組成，與實訓裝置可選擇同步；還可以較完整和真實的模擬電廠系統組成工段主要設備參數內容、設備拆裝系統、3D動畫模擬，使學生對電廠操作的主要工作內容有比較清晰認識。 2、軟件系統描述 采用Windows Vista操作系統中WinFX編程模型為基礎，開發出混合3D內容、動畫、ASP、HTML和多媒體內容、多格式文本、矢量圖；Sparkle 全方位的3D、動畫、加速顯示引擎，將矢量圖形、位圖、3D內容、視頻、音頻和富文本合成，自由地混合在2D和其他元素之間，不同元素之間進行功能強大的可視化交互、操作演練交互。 2.1.語言版本：中文版本； 2.2.應用平臺：windows電腦平臺，輸出EXE版本； 2.3.分辨率：支持4:3、16:9模式下，***小640*480,1920*1200等多種分辨率，并且支持全屏模式； 2.4. 采用三維虛擬現實技術開發，主要采用Unity3D三維游戲引擎、Maya三維動畫制作軟件開發，結合圖片處理、二維動畫軟件、影視后期編輯、音效編輯等周邊軟件進行輔助制作。 2.5.系統支持環境AO效果、環境遮擋效果、實時陰影、音效等各種CG效果。 2.6.系統采用三維和二維結合的方式對1000MW超超臨界的原理和結構進行教學課件開發。主要包含鍋爐、汽輪機、發電機、除塵脫硫四部分的演示。功能包含漫游、360?旋轉、工質流程和設備拆裝等能模塊。 3、控制模塊 控制設備的運轉、燈光演示功能；計算機生動豐富的多種界面表現形式；配燈光流程演示板（采購時需單獨列出預算）；語音講解系統，同步描述機組生產裝置的原理運行及設備功能；機組生產裝置的圖文、信息系統內容的解說； 機組生產裝置工藝運行過程演示與解說；機組生產裝置整體工藝系統介紹；機組生產裝置設備參數介紹。2； 根據1000MW機組電廠整體布局設備、廠房配置、管道工藝特點完整地按比例立體剖視（或透明）展示；裝置包括1000MW超超臨界直流鍋爐及系統、1000MW超超臨界汽輪機及系統、1000MW發電機及其主變系統、煙氣脫銷除塵及脫硫系統的主要設備組成； 1），1000MW超超臨界直流鍋爐及系統：1000MW超超臨界鍋爐選用上海鍋爐廠有限責任公司設計制造的超超臨界變壓直流鍋爐，型號：SG-3100/28.25-M7002。一次中間再熱、平衡通風、露天布置、固態排渣、全剛構架、全懸吊結構∏型鍋爐，模型按比例縮小設計加工；爐膛透明，展現鍋爐的內部結構，如，過熱器，再熱器，水冷壁，省煤器，汽包，下降管等，鍋爐的制粉系統為負壓直吹式，四角切圓燃燒方式，鍋爐的燃燒，蒸發，過熱，再熱等各系統的設備，構件，管束，管道等均用不同顏色，采用LED分色燈光流動演示； 2 ）,，1000MW超超臨界汽輪機整體說明；1000MW汽輪機為上海汽輪機有限公司生產的1000MW超超臨界、模型比例，1:25，超超臨界，一次中間再熱，單軸，四缸四排汽，雙背壓，八級回?zé)岢槠?，反動凝汽式汽輪機N1050-27/600/600（TC4F）；一個單流圓筒型H30高壓缸，一個雙流M30中壓缸，兩個N30雙流低壓缸，主，再汽閥，LED燈光演示，立體結構展示，汽車烤漆金屬效果；汽缸，高1個，中一個，低2個，汽輪機高，中，低壓缸采用4/1剖視設計加工，透明罩，其中一低壓缸內布置放大比例的低壓轉子，一組葉片采用金屬，軸為不繡鋼，采用三個鋼制軸承運形，靜音壓縮機做功壓縮蒸汽→三通，主汽閥，三個蒸汽噴嘴，驅動汽輪機葉片可考慮三級葉輪，壓縮空氣安裝3個噴嘴，驅動運行，模擬汽輪機組運行使其汽輪機轉子轉動，轉速可測量 3），1000MW發電機及其主變系統：發電機為上海汽輪發電機有限公司生產的THDF125/67型三相同步汽輪發電機，采用水-氫-氫冷卻方式，定子繞組為直接水內冷，定子鐵芯及轉子繞組為氫氣冷卻，密封油系統采用單流環式密封結構；發電機模型外形包括：發電機，定子，轉子，線圈繞組，風扇，勵磁機，變壓器，變壓器與發電機封閉母線連接；模型按比例縮小設計加工，剖視結構，電動演示，母線管道采用LED燈光流動演示； 4、煙氣脫銷除塵及脫硫系統：煙氣流程為脫硝→空預器→低溫省煤器→電除塵器→引風機→脫硫島→濕式電除塵→煙囪；設備結構透明剖視、LED燈光演示煙氣運行流向冒煙郊果等詳細做出 5,升壓站系統；總體說明采用500kv升壓站3/2斷路器接線方式，完全按實際升壓站現場一次設備的外觀和功能設計，外形尺寸以實際變電站按比例場景1:100制作，設備具有一定的金屬感，由主變壓器，斷路器，隔離開關，電容式電壓互感器，電流互感器，避雷器，支柱式絕緣子，母線，懸掛硬管母線，中央門形架，出線門形架，母線構架，架空線，絕緣子串等等 參數說明:火力發電實訓裝置的原理，數據，結構等解析系統，系統的設備(包括設備主要部件)全部按照原尺寸進行縮放建模 通過三維虛擬現實進行系統的原理、結構的演示,又形象又直觀,配以模型、文字的說明,方便進行產品使用的說明和培訓。該系統具有真實性、沉浸性和易實現等特點,不僅大大提高了教學容量,彌補了課堂教學不足,運用生動、形象的方式激發學生學習的興趣,是教學不可缺少的崗位平臺。 學員可以通過選擇目標設備,對其進行相應的規作,實現設備的運作原理、尺寸數據呈現、設備零件信息等,使得學員對目標設備增加學習趣味的同時,對其有 更清晰的認知。分別實現對設備總體、主要零部件結構及性能介紹。通過該模塊可以使學員直觀地掌握設備的基本結構、各個零部件位置、信息及其作用。
