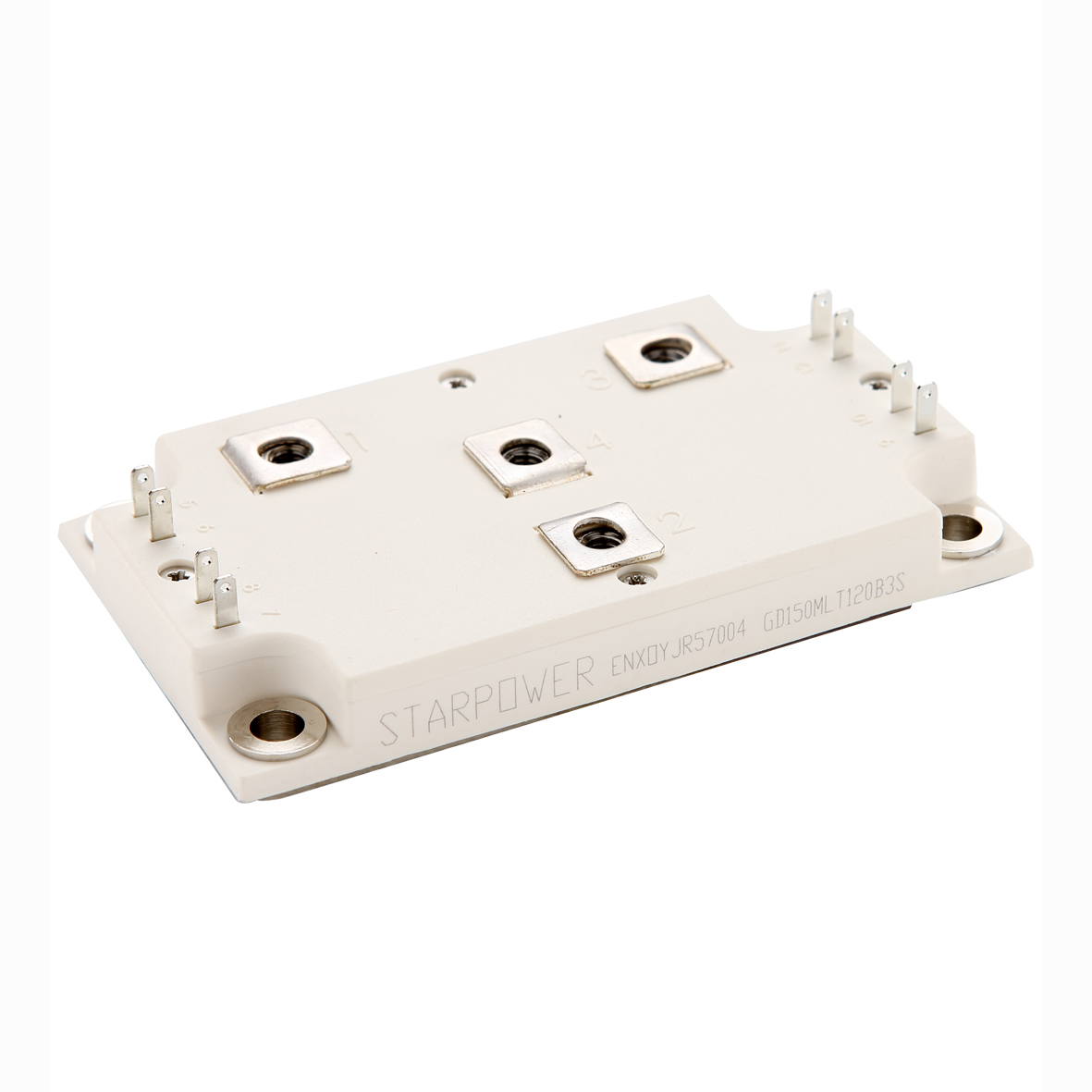

IGBT模塊簡介 IGBT是Insulated Gate Bipolar Transistor(絕緣柵雙型晶體管)的縮寫,IGBT是由MOSFET和雙型晶體管復合而成的一種器件,其輸入為MOSFET,輸出為PNP晶體管,它融和了這兩種器件的優點,既具有MOSFET器件驅動功率小和開關速度快的優點,又具有雙型器件飽和壓降低而容量大的優點,其頻率特性介于MOSFET與功率晶體管之間,可正常工作于幾十kHz頻率范圍內,在現代電力電子技術中得到了越來越廣泛的應用,在較高頻率的大、中功率應用中占據了主導地位。 可知,若在IGBT的柵G和發射E之間加上驅動正電壓,則MOSFET導通,這樣PNP晶體管的集電C與基之間成低阻狀態而使得晶體管導通;若IGBT的柵和發射之間電壓為0V,則MOS 截止,切斷PNP晶體管基電流的供給,使得晶體管截止。IGBT與MOSFET一樣也是電壓控制型器件,在它的柵G—發射E間施加十幾V的直流電壓,只有在uA級的漏電流流過,基本上不消耗功率。
