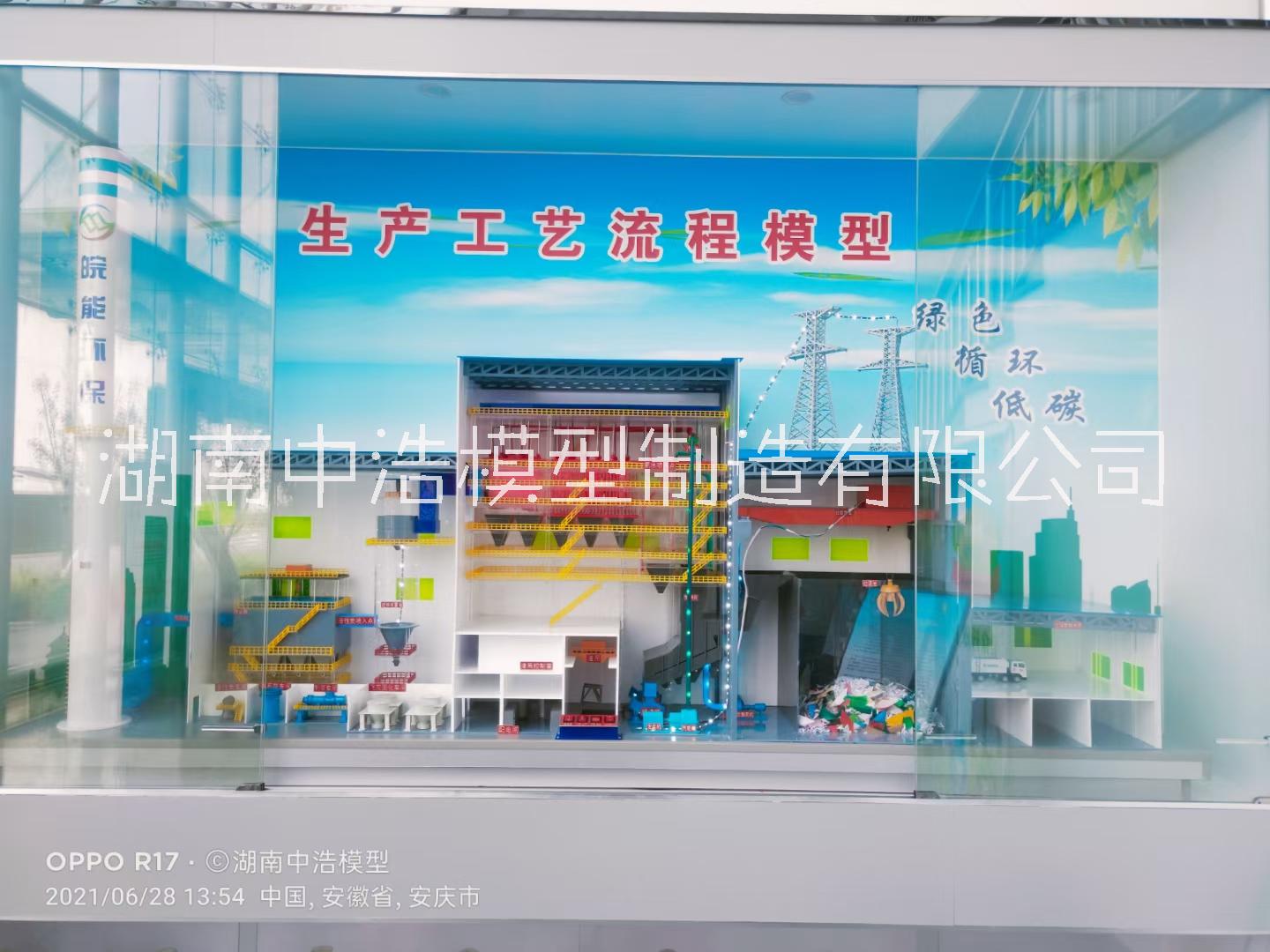

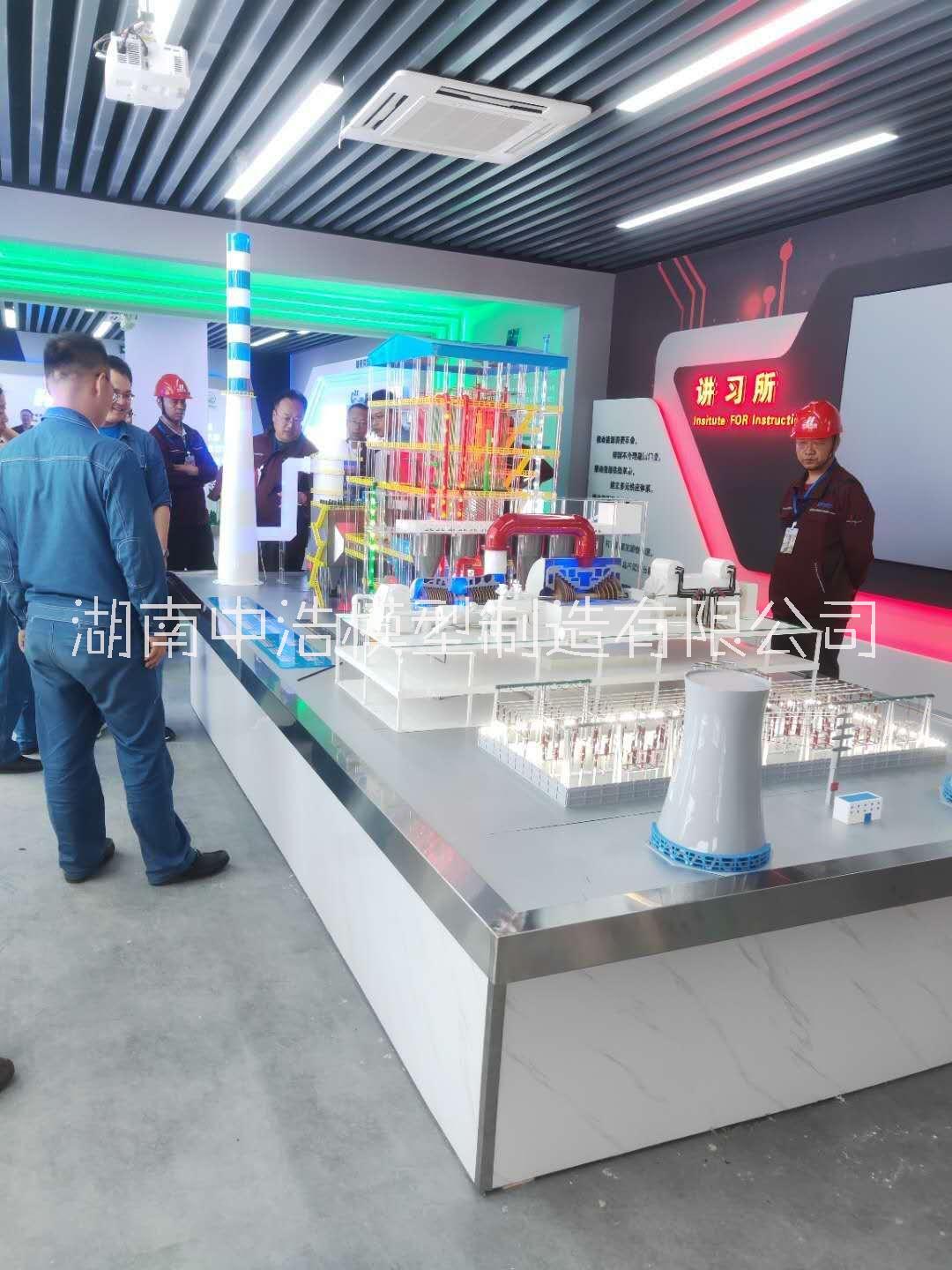

火力發電廠模型，燃煤電廠模型，火電廠機組模型

火力發電廠模型包括汽水系統、燃燒系統、電氣系統和煙氣處理系統； 火力發電廠模型生產過程 儲煤場的原煤由輸煤設備從儲煤場送到鍋爐的原煤斗中,再由給煤機送到磨煤機中磨成煤粉；煤粉送至分離器進行分離,合格的煤粉送到煤粉倉儲存；煤粉倉的煤粉由給粉機送到鍋爐本體由噴燃器噴到爐膛內燃燒； 燃燒的煤粉放出大量的熱能將爐膛四周水冷壁管內的水加熱成汽水混合物，混合物被鍋爐汽包內的汽水分離器進行分離，分離出的水經下降管送到水冷壁管繼續加熱，分離出的蒸汽送到過熱器，加熱成符合規定溫度和壓力的過熱蒸汽經管道送到汽輪機作功； 過熱蒸汽在汽輪機內作功推動汽輪機旋轉帶動發電機發電，發電機發出的三相交流電通過發電機端部的引線經變壓器什壓后引出送到電網； 在汽輪機內作完功的過熱蒸汽被凝汽器冷卻成凝結水，凝結水經凝結泵送到低壓加熱器加熱送到除氧器除氧再經給水泵送到高壓加熱器加熱后，送到鍋爐繼續進行熱力循環；汽輪機高壓缸做功之后的蒸汽送到鍋爐再熱器重新加熱，使汽溫提高到一定溫度后送到汽輪機中壓缸繼續做功。二、火力發電廠模型的分類 1、燃煤發電廠模型，即以煤作為燃料的發電廠； 2、燃油發電廠模型，即以石油（實際是提取、、后的渣油）為燃料的發電廠； 3、燃?xì)獍l(fā)電廠模型，即以天然氣、煤氣等可燃?xì)怏w為燃料的發電廠； 4、余熱發電廠模型，即用工業企業的各種余熱或垃圾焚燒產生的余熱進行發電的電廠三、火力發電廠模型生產系統 機組模型包括汽水系統、燃燒系統、電氣系統和煙氣處理系統： 1、汽水系統 火電廠的汽水系統由鍋爐、汽輪機、凝汽器、除氧器、加熱器等設備及管道構成，包括凝給水系統、再熱系統、回?zé)嵯到y(tǒng)、冷卻水（循環水）系統和補水系統； 水在鍋爐中被加熱成蒸汽，經過熱器進一步加熱后變成過熱蒸汽，再通過主蒸汽管道進入汽輪機。由于蒸汽不斷膨脹，高速流動的蒸汽沖動汽輪機的葉片轉動從而帶動發電機發電。（1）凝結水系統：凝汽器、凝泵、凝升泵、低加、除氧器。 （2）給水系統：除氧器、給水泵（前置泵、電泵/汽泵）、高加。 （3）主蒸汽系統：過熱蒸汽通過主蒸汽管道進入汽輪機。由于蒸汽不斷膨脹，高速流動的蒸汽沖動汽輪機的葉片轉動從而帶動發電機發電。 （4）再熱蒸汽系統：將蒸汽從汽輪機高壓缸排汽的一部分引出進人再熱器中加熱，當溫度提高后再引回汽輪機中繼續膨脹作功。（5）回?zé)岢槠到y(tǒng)：從汽輪機的某些中間級抽出部分蒸汽加熱鍋爐給水以提高給水溫度，稱給水回?zé)峒訜?，簡稱給水回?zé)?。具有給水回?zé)峒訜岬臒崃ρh(huán)稱為回?zé)嵫h(huán)。 （6）冷卻水（循環水）系統：為了將汽輪機中作功后排入凝汽器中的乏汽冷凝成水，需由循環水泵從涼水塔抽取大量的冷卻水送入凝汽器，冷卻水吸收乏汽的熱量后再回到?jīng)鏊鋮s，冷卻水是循環使用的。這就是冷卻水或循環水系統。 （7）除鹽水系統：汽水系統中的蒸汽和凝結水，由于經過許多管道、閥門和設備，難免產生泄漏等各種汽水損失，因此必須不斷向系統補充經過化學處理的補給水，這些補給水一般都補入除氧器或凝汽器中。 2、燃燒系統 火電廠模型燃燒系統由運煤、輸煤、磨煤、燃燒、風煙、灰渣等環節組成； 鍋爐燃料煤由皮帶機輸送到煤倉間的原煤倉內，經過給煤機進入磨煤機磨成煤粉，然后和經過空氣預熱器預熱過的空氣一起噴入爐內燃燒。煙氣經除塵器除塵后由引風機抽出凈化處理后經煙囪排入大氣，鍋爐排出的爐渣經碎渣機破碎后連同除塵器下部的細灰一起由灰渣（漿）泵經灰管打至貯灰場。 （1）運煤工序流程：我國用于發電的煤約占總產量的1／4，主要靠鐵路運輸，約占鐵路全部運輸量的4O％。為保證電廠安全生產，一般要求電廠貯備十天以上的用煤量； （2）輸煤工序流程：運輸→卸煤裝置→煤場→碎煤機→皮帶→原煤倉； （3）磨煤工序流程：煤從原煤倉落入煤斗，由給煤機送入磨煤機磨成煤粉，并經空氣預熱器來的一次風烘干并帶至粗粉分離器。在粉粉分離器中將不合格的粗粉分離返回磨煤機再行磨制，合格的細煤粉被一次風帶入旋風分離器，使煤粉與空氣分離后進入煤粉倉； 煤粉流程：原煤倉→給煤機→磨煤機→粗粉分離器→細粉分離器→煤粉倉→給粉機→燃燒器→爐膛； （4）燃燒工序流程：煤粉由可調節的給粉機按鍋爐需要送入一次風管，同時由旋風分離器送來的氣體（含有約10％左右未能分離出的細煤粉），由排粉風機提高壓頭后作為一次風將進入一次風管的煤粉經噴燃器噴入爐膛內燃燒。（5）風煙系統流程：送風機將冷風送到空氣預熱器加熱，加熱后的氣體一部分經磨煤機、排粉風機進人爐膛，另一部分經噴燃器外側套筒直接進入爐膛。爐膛內燃燒形成的高溫?zé)煔猓責煹澜?jīng)過熱器、省煤器、空氣預熱器逐漸降溫，再經除塵器除去90％～99％（電除塵器可除去99％）的灰塵，經引風機送入煙囪，排向天空。 （風）吸風口→冷風道→送風機→暖風器→空預器→熱風道→磨煤機→粗分器→細分器→排粉機→燃燒器→爐膛； （煙）爐膛→屏過→對流過熱器→省煤器→空預器→除塵器→引風機→煙囪→大氣。 （6）灰渣系統流程：爐膛內煤粉燃燒后生成的小灰粒，被除塵器收集成細灰排入沖灰溝，燃燒中因結焦形成的大塊爐渣，下落到鍋爐底部的渣斗內，經過碎渣機破碎后也排入沖灰溝，再經灰渣水泵將細灰和碎爐渣經沖灰管道排往灰場（或用汽車將爐渣運走）。 （飛灰）除塵器→集灰斗→除灰裝置→運灰車（沖灰溝）→灰加工廠。 （爐渣）爐膛冷灰斗→除渣裝置→沖灰溝→灰渣泵→輸灰管→灰場。 （7）輔助系統流程：燃油系統、吹灰系統。3、電氣系統模型 發電廠發出的電，除電廠消耗外，一般均經變壓器升高電壓后通過高壓配電裝置和輸電線路向外送出。電廠廠用電由廠用變壓器降低電壓后通過廠用配電裝置和電纜供廠內各種輔機設備和照明用電。 （1）廠用電系統模型：發電機發出的電，經變壓器升高電壓后通過高壓配電裝置和輸電線路向外輸送。有一部分經高廠變帶自用電。 電氣設備有：發電機、主變壓器、廠用變壓器、高壓配電裝置和廠用配電裝置等 （2）勵磁系統模型：主要分為四個部分如勵磁變壓器、勵磁調節器、可控硅整流器、起勵和滅磁單元。
