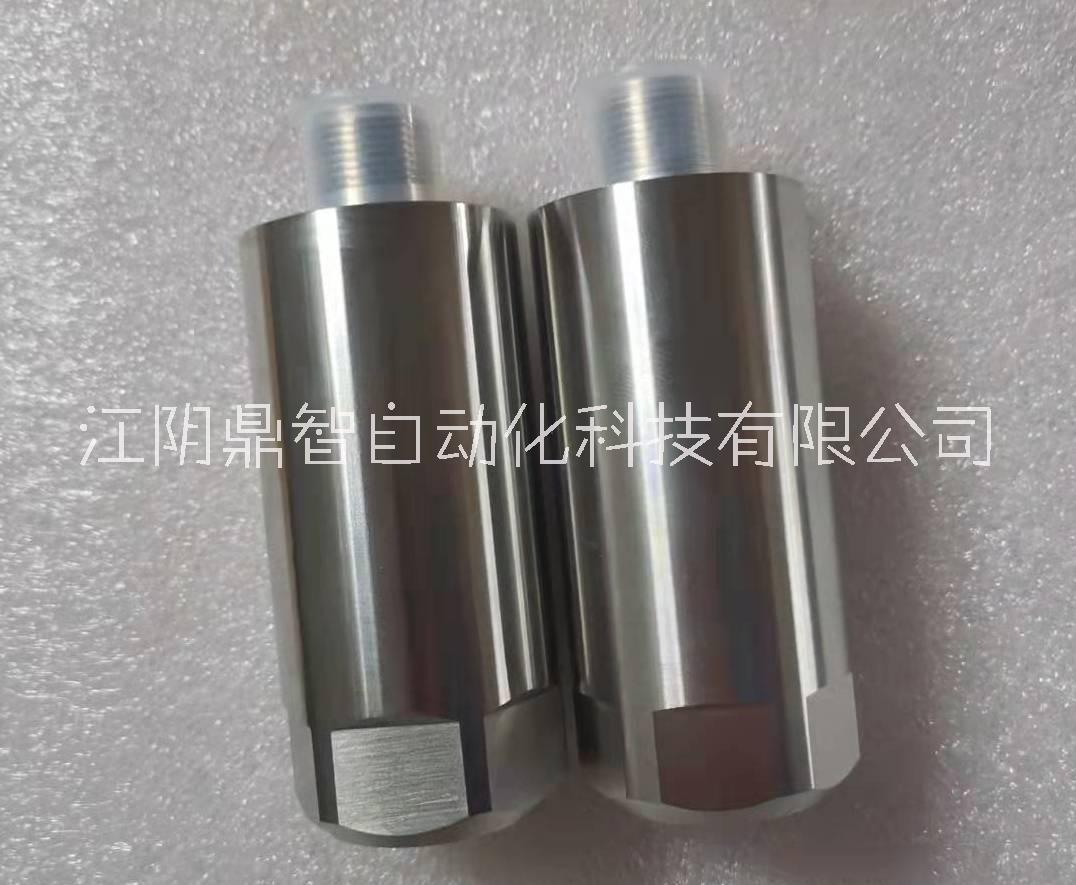

江陰鼎智DB-ZD-BL型兩線制振動變送器

概述：

江陰鼎智DB-ZD-BL型兩線制振動變送器是將振動速度傳感器、精密測量電路集成在一起的振動測量系統。該一體化變送器主要用于測量旋轉機械如風機、水泵的軸瓦振動，輸出標準4-20mA電流信號，可直接送給PLC、DCS等監控系統。該變送器采用二線制方式，有測量系統直接供電，使現場接線更為簡單方便。

江陰鼎智DB-ZD-BL型兩線制振動變送器主要功能：

主要用于測量旋轉機械的軸瓦振動；
具有4～20mA電流模擬量輸出

傳感器與變送器一體化；
傻瓜式接線方式，正負極自動識別。

江陰鼎智DB-ZD-BL型兩線制振動變送器技術參數：
測量范圍：頻率：10～100Hz（600-6000轉）或15～200Hz（600-12000轉）
 振   幅：0～100μm、0～200μm* 、0～500μm（峰—峰值）
 烈   度：0～10mm/s、0～20mm/s*、0～50mm/s（單峰有效值）
測量精度：±1級（30Hz或60Hz時線性誤差）

頻響誤差：30～60Hz，≤±2%；20～120Hz，≤±4%；12～200Hz，≤±8%

測量方法：垂直或水平
電流輸出： 4～20mA（負載≤500Ω）
環境溫度：-10～65℃（相對濕度≤85%）
供電電壓：DC24（18V～28V）；功耗≤1W
外形尺寸：Φ38×88（mm）
固定螺孔：M10×1.5×10（深度）或M10×1×10
