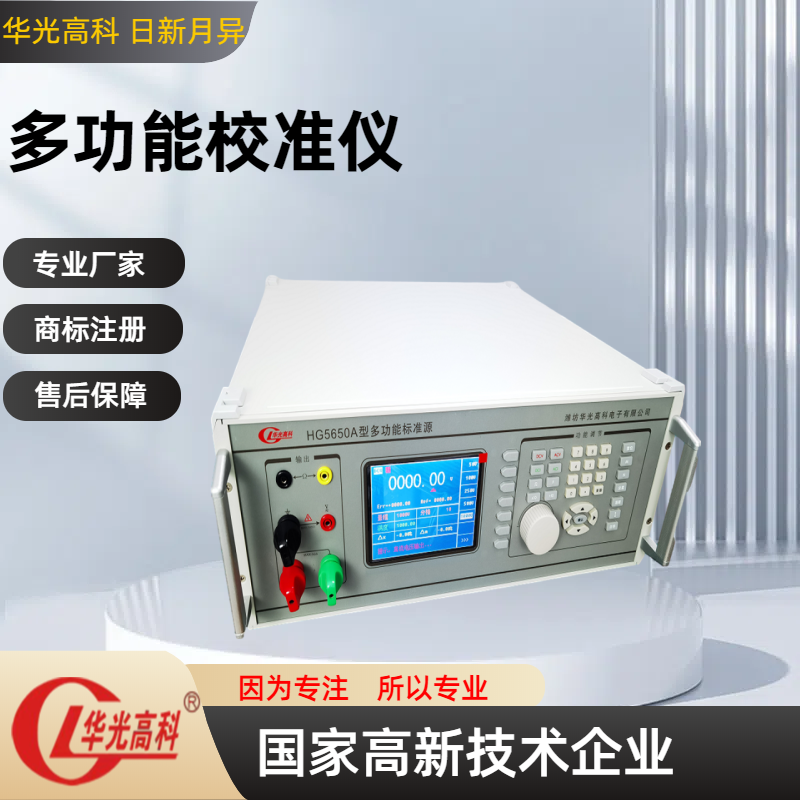

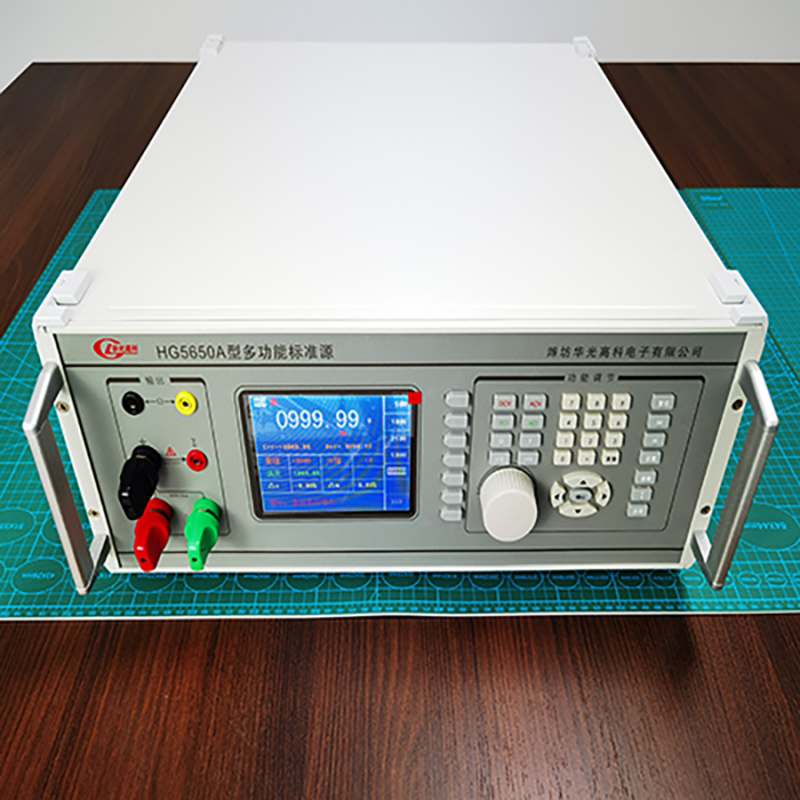

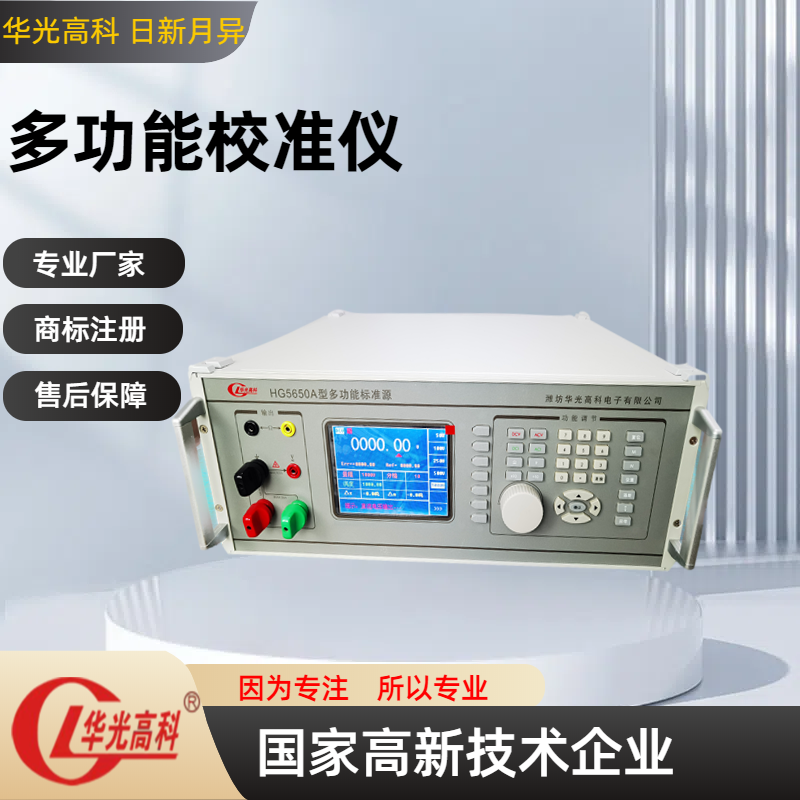

HG5650A數字式多功能標準源

一、概述： HG5650A多功能標準源是華光高科公司按照《電流表、電壓表、功率表和電阻表檢定規程》及相關國家標準的要求而設計的表源一體單相0.05級交直流標準源。可檢定0.2級及以下交直流電壓表、電流表、頻率表、電阻表，主要用于交直流電壓表、交直流電流表、歐姆表和萬用表以及鉗形表的測試和校準。它采用數字式反饋控制技術和大屏幕液晶顯示器，結合視窗技術設計出屏幕菜單管理功能。整機技術，功能齊全，結構緊湊，性能可靠，廣泛應用于電力、鐵路、計量、工礦企業和科研院所作為標準器。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表；配合高等級標準表，校對0.1級電流、電壓表。也可做為穩定的交直流電壓源、電流源使用。 二、主要特點： 1、采用640×480LCD彩色大屏幕圖形顯示器，漢字菜單，具有良好人機界面。可同時顯示輸出狀態、輸出值、滿度值、分度數、相對誤差和誤差及相應量程。 2、功能強大、準確度高、大功率，具有交直流電壓、電流、電阻輸出，可廣泛用于檢定模擬指示和數字式儀表。 3、具有手動和自動量程，使用起來更加靈活方便。 4、數字鍵設定輸出，使輸出一步到位、用旋轉編碼器逐位調節輸出值，也可采用連續步進方式?？梢匀我飧淖儩M度值和分度數。清零功能，可以讓輸出一鍵回零。 5、交直流電壓、電流、六位輸出調節，調節細度達到量程的10-6。 6、輸出具有過流、過壓自動保護，自動斷開輸出的功能。 7、采用閉殼式自校準技術，具有外部校準功能，可隨時通過高等級標準表修正儀器的準確度。 8、儀器具有高電壓、大電流輸出時聲音提示及大電流自動關閉及功能。 三、主要技術指標： 1、交、直流電壓輸出范圍:0～250mV～1V～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V。輸出電壓1100V. 2、交、直流電流輸出范圍:0～ 50uA～100uA～500uA～2.5mA～10mA～25mA～100mA～250mA～1A～2.5A～10A～50A。輸出55A. 3、除標準源標定的量程外，可以通過量限鍵任意擴展量限，例如250 mV檔可擴展為75 mV、100 mV、125 mV、150 mV、200 mV、250mV. 4、標準源輸出頻率六個檔位：50Hz、60Hz、100 Hz、400Hz、800Hz、1000Hz、自定儀（45Hz-1100 Hz任意調節）。 5、標準電阻共有10Ω、100Ω、1kΩ、10kΩ、100kΩ、1MΩ六個檔位。 6、輸出交直流電壓、電流調節范圍：優于滿量程的1×10-5，每個量程均可在10-110%之間調節（1000V量程調節范圍為10-），六位數字都可逐位調節，連續步進。 7、交流頻率準確度：±0.02% 。 8、輸出交流失真度小于0.5% 。 9、輸出直流紋波小于0.5% 。 10、供電電源220V（±10%），頻率50 Hz（±10%），功耗120VA。 11、使用環境：溫度20±5℃，相對濕度80%，無強光直射，無電磁干擾。 12、輸出電壓、電流以及標準電阻的范圍及準確度（23℃±2℃）如表： 輸出 項目 輸出 范圍 額定 輸出 輸出 準確度 交、直 流電壓 0～75mV～250mV 10mA 30mA DCV:±(讀數值的0.02%+滿量程的0.03%) ACV: ±(讀數值的0.02%+滿量程的0.03%) DCI: ±(讀數值的0.02%+滿量程的0.03%) ACI: ±(讀數值的0.02%+滿量程的0.03%) 交流電壓附加誤差：±0.02mV ACI：≤1mA不考核精度 0～1V～2.5V 20mA 60mA 0～5V～10V～25V～50V 40mA 100mA 0～100V～250V～500V 20mA 60mA 0～1000V 10mA 30mA 交、直 流電流 0～100uA～500uA～2.5mA～10mA～25mA～100mA DC：3V AC：36V 0～250mA DC：3V AC：12V 0～1A～2.5A～10A 2V 4V 0～50A～60A 1.5V 標 準 電 阻 10Ω、100Ω、1kΩ、10kΩ、100kΩ、1MΩ 0.25W ±0.2%+20mΩ 注： （1）工作環境溫度超過23℃±2℃，每變化10℃，附加誤差小于該量程基本誤差 （2）400Hz～1.1KHz誤差為±（0.15%讀數+0.2%量程） 13、電源功耗：交流電源電壓220V±10%，頻率50Hz±1Hz；功耗250VA。 14、工作環境：工作環境的溫度5℃～35℃，相對濕度﹤80% 工作時間：連續 15、外形尺寸：寬×高×深 450×150×480（mm） 16、重 量：約16kg
