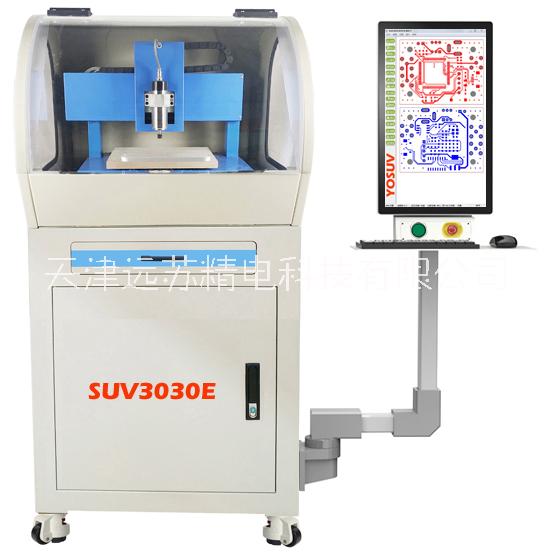

遠蘇精電 PCB線路板雕刻機 電路板鉆銑雕一體刻板機 SUV3030E自動對刀

PCB鉆銑雕一體雕刻機 線路板雕刻機 電路板刻板機SUV3030E 自動對刀平面檢測

一、產品亮點

• 平面檢測功能：先檢測出覆銅板平整度，軟件根據檢測結果自動調整進刀量。
• 自動對刀功能：先檢測出覆銅板表面高度，更換后，儀器自動調整進刀深度。
• 自動原點定位：可以從任意位置自動回到設定的零點。
• 定位銷與不對稱定位技術：保證了定位的性與正確性。
• 斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
• 虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
• 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
• 任意區域選擇雕刻：選擇任意區域，進行雕刻。
• 組合雕刻/自動選擇：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
• 鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
• 外形銑割：板子雕刻完成后進行外形銑割。
• 智能主軸轉速優化功能：根據自動優化主軸轉速，從而提高雕刻精度。

1. 加工范圍 單雙面板
2. 加工面積 300×300mm
3. 最小加工線徑 4mil
4. 最小加工線距 5mil
5. 分辨率 0.04mil(1um)
6. 工作速度 4.8m/min
7. 主軸轉速 0～60000r/min，無級可調速
8. 主軸功率 95W
9. 直線導軌 進口直線導軌
10. 傳動方式 進口滾珠絲桿
11. 鉆孔孔徑 0.4～3.175MM
12. 鉆孔深度 0.02-3mm
13. 鉆孔速度 150(孔/min)
14. 控制方式 按鍵+計算機軟件雙控制
15. 通信方式 RS-232/USB
16. 電腦 標配工控觸摸一體電腦
17. 操作系統 Windons 98/2000/XP/Vista/Win7/Win10
18. 最小內存配置 256MB
19. 體積 660mm（L）×710mm（W）×500mm（H）
20. 防塵罩 標配金屬防塵罩，安全防塵，三面透明可視化窗口，方便觀察制板情況
21. 底柜 標配立式底柜，可存儲耗材
22. 重量 130kg
23. 消耗功率 300 W
24. 電源 220V/50HZ
25. 支持軟件 支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件）

三、功能描述

• 可在覆銅板上鉆孔，雕刻線路，割邊，銑平面
• 可透銑、沿外形線進刀，使電路板與板材分離
• 具有原點直接設置、復位功能
• 利用軟件虛擬加工，可預覽加工路徑
• 實時顯示加工路徑、進度，方便控制
• 多孔徑鉆孔一次完成，省卻了頻繁的換刀工序
• 高轉速主軸電機，轉速高達60000rpm
• 智能化轉速控制，可根據*自動優化主軸轉速
• 采用定位銷定位，5個定位孔，定位更
• 設備配套自主研發的PCB雕刻專業軟件，能夠?qū)崿F(xiàn)脫機仿真虛擬加工、斷點續雕、斷電續雕、實時顯示加工路徑、任意區域選擇雕刻、智能雕刻、*選擇及換刀提醒等功能，確保設備及技術的*性，同時軟件一直在更新版本滿足客戶的多樣需求）
• 設備具有自我保護功能，XYZ雙重限位保護，超限自停。
• 軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。
• 配套資源：配備演示視頻，讓企業員工上手更快速。
• PCB雕刻機兼容的EDA設計軟件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件。
• 鋼板機身，金屬安全防塵罩，透明可視窗

• 速度快，直接用EDA/CAD設計數據，像繪圖一樣便捷
• 精度高，功能強，從單面板到雙面板，從數字版到高頻板
• 無環保問題，桌面設備，適合實驗室、教室等多種場所
• 操作簡單，不必懂PCB工藝，任何技術人員都可以使用
• 配置靈活，多用途，適合開發即時制作樣品，也適合教學或小批量制作
