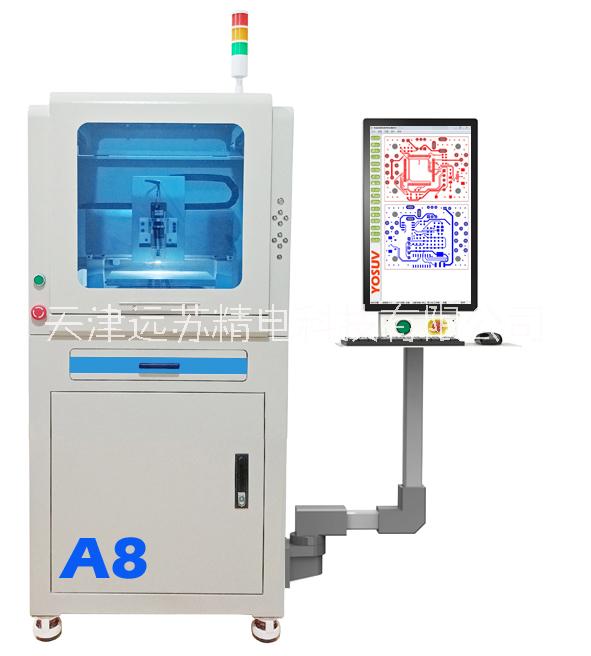

PCB線路板雕刻機 鉆銑雕一體機 視覺定位PCB電路板雕刻機 刻板機A8 遠蘇精電

遠紅外視覺定位 PCB鉆銑雕一體機 PCB線路板雕刻機 電路板刻板機 A8 遠蘇精電

一、主要參數：

1. 較大加工面板：320*320mm
2. 較大行程尺寸：340*350mm
3. 加工面數：單面板/雙面板
4. 對位方式：視覺對位/靶銷定位
5. 視覺像素：500萬
6. 吸塵方式：自動吸塵
7. 驅動方式：X、Y、Z軸步進電機
8. 傳動方式：X、Y、Z軸采用HIWIN方形導軌加絲桿
9. 主軸轉速：0~60000rpm，軟件自動優化并調整轉速。采用自冷主軸，而非水冷主軸，跳徑小。
10. 較大移動速度：7.2m/min
11. 雕刻速度：5.4m/min
12. 較小加工線距：3mil(0.1016mm)
13. 較小加工線徑：5mil(0.1524mm)
14. 鉆孔深度：（0.02~5）mm
15. 鉆孔孔徑：（0.1~3.175）mm
16. 鉆孔速度：150strokes/min(Max)

17. 控制方式：18.5寸豎屏一體化觸控系統

18. 立式底柜：立式底柜設計，方便移動，可存儲耗材

19. 通信接口：RS-232串口/USB雙接口，USB連接時*RS-232轉換，避免數據傳輸中的丟失。
20. 操作系統：Windows XP/Win 7/Win 8/WIN10/WIN11
21. 電源：交流（220±22）V,(50±1)Hz
22. 功耗：300W
23. 重量：165kg
24. 外形尺寸：長*寬*高（660*660*1350）mm

25. 保險絲：3A

二、主要功能：
1. 可在覆銅板上鉆孔，雕刻線路，割邊，銑槽，銑平面。
2. 可透銑、沿外形線進刀，使電路板與板材分離。
3. 具有原點直接設置、復位功能。
4. 利用軟件虛擬加工，可預覽加工路徑。
5. 實時顯示加工路徑、進度，方便控制。
6. 多孔徑鉆孔一次完成，省卻了頻繁的換刀工序。
7. 高轉速主軸電機，轉速較高達60000rpm。
8. 智能化轉速控制，可根據自動優化主軸轉速。
9. 采用視覺定位及靶銷雙重定位方式，定位較精準。
10. 設備配套遠蘇精電PCB雕刻機控制系統軟件，能夠?qū)崿F(xiàn)脫機仿真虛擬加工、斷點續雕、斷電續雕、實時顯示加工路徑、任意區域選擇雕刻、智能雕刻、選擇及換刀提醒等功能（該軟件具有著作版權，確保設備及技術的穩定性，同時軟件一直在較新版本滿足客戶的多樣需求）。
11. 帶限位保護開關，設備具有限位自我保護功能，XYZ雙重限位保護，超限自停。
12. 軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。
13. 配套資源：配備演示視頻，讓企業員工上手較快速。
14. PCB雕刻機兼容的EDA設計軟件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件。
15. 采用方管結構機身，透明可視窗，方管焊接后經過龍門銑床銑平處理，激光干涉儀測量，保證機器穩定性，同時有效減小振動及噪音。
16. 采用鑄造底座，經過高溫淬火及退火工藝處理，保證使用壽命長久，不變形。
17. 18.5寸一體化立式工業大屏觸控系統，軟件經過深度優化，保證與其兼容性。
18. 標配WiFi無線模塊，可以遠程升級、遠程診斷與維護、遠程控制、定時預約開關機等功能。
19. USB及串口雙接口，其中USB連接時*RS-232轉換，從而減少加工過程中的數據丟失。
20. 自動吸塵，標配工業自動吸塵系統，可在加工過程中自動除塵，有效減小粉塵對加工環境的影響及身體的危害。
21. HIWIN方形導軌加絲桿傳動。
22. 選配真空吸附功能。
23. 選配安卓系統。
