遠蘇精電 PCB雕刻機 物理制版設備PCB300S 電路板雕刻機套件

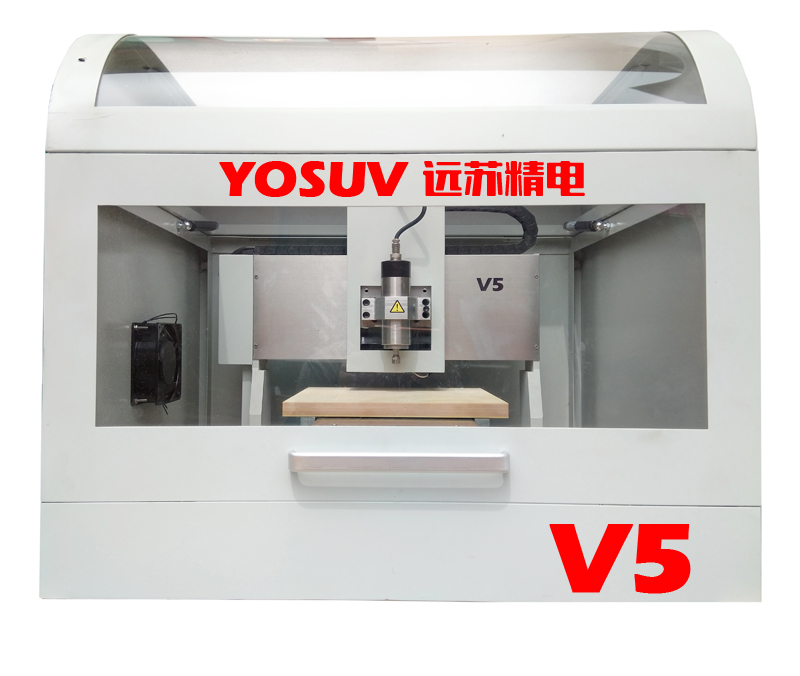

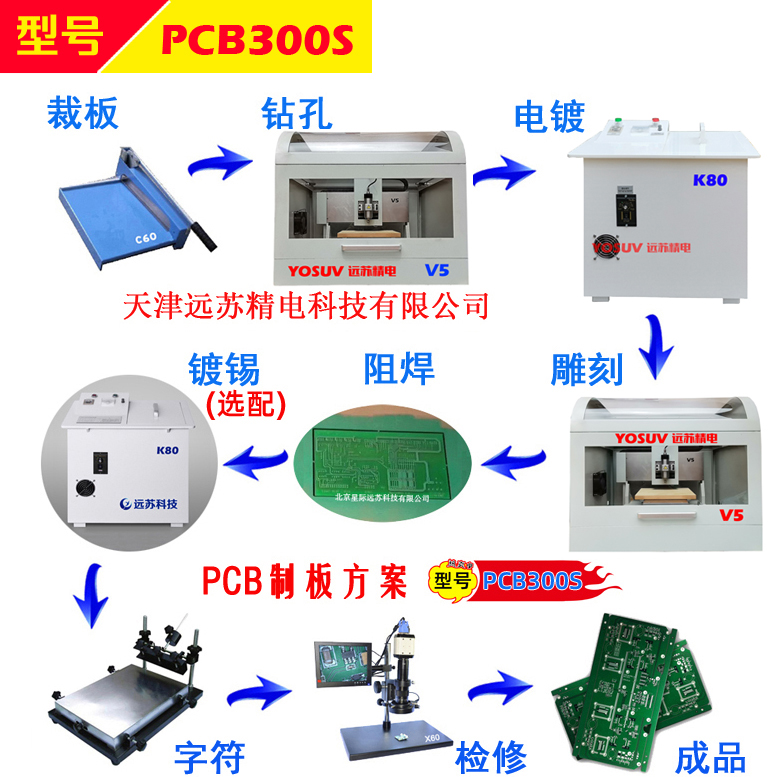

遠蘇科技PCB制板方案 本方案編號:PCB300S 方案配置： 裁板機：型號 C60 雕刻機：型號 V5 過孔電鍍機：型號K80 PCB曝光機：型號E60 字符絲印機：型號S6 視頻檢測儀：型號X60 放大鏡：型號SUV100 配件：雕刻刀 1套/10把 雕刻鉆1套/10把 耗材：覆銅板10片 規格：標配 天津遠蘇精電科技有限公司 生產工藝及生產過程： PCB制板工藝：（單面） 裁板－鉆孔－雕刻－阻焊－字符－板面處理－檢修－成品 PCB制板工藝：（雙面） 裁板－鉆孔－孔金屬化－雕刻－阻焊－字符－板面處理－檢修－成品 工藝目的： 裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。 鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。 孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。 雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。 阻焊：用曝光機對雕刻好的PCB板進行曝光，將曝光好的PCB板進行綠油阻焊。 字符：用絲印機對做好阻焊的PCB板進行字符的絲印。 板面處理：將做好的線路板進行表面處理，便于焊接。 檢修：通過視頻檢測儀處理表面細微金屬碎屑，以便于達到效果。 設備配置： (1)裁板機C60 產品概述： 遠蘇科技是國內PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l(fā)制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。 ________________________________________ 技術參數 切板尺寸 345mm 外形尺寸 480*330*180mm 重量 12kg ________________________________________ 產品亮點 ? 特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。 ? 流線型的外觀符合人體工程學的設計。 ? 配置水平對位功能，可以方便的切割固定形狀的PCB板。 ? 切割長度345mm，切板厚度3mm。 ? 具有對位和固定標尺，精度更高，使用更方便。 ? 防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。 ________________________________________ 產品用途 C60高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。 (2)過孔電鍍機K80 產品概述： 遠蘇科技是國內PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l(fā)制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。 ________________________________________ 技術參數 板面 340*340mm 最小孔徑 0.3mm 輸出電流 0-15A 工作電壓 220V/50HZ 外形尺寸L*W*H 660*560*480mm 重量 80kg ________________________________________ 產品亮點 ? 電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。 ? 電鍍件往復運動功能：通過調速，可控制電鍍速度。 ? 一體化的設計：使整機結構緊湊。 ? 密封式的設計：保證電鍍液不受污染，保證電鍍質量。 ________________________________________ 產品用途 K80過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝。 (3)線路板雕刻機V5 產品概述： 遠蘇科技是國內PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l(fā)制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。 ________________________________________ 技術參數 加工范圍 雙面板/單面板 加工面積 305×305mm 最小加工線徑 3mil(0.075mm) 最小加工線距 5mil(0.127mm) 分辨率 0.03mil(0.75um) 工作速度 6m/min 主軸轉速 0～60000r/min，無級調速，軟件自動優化轉速 主軸功率 92W 直線導軌 進口直線導軌 傳動方式 進口滾珠絲桿 鉆孔孔徑 0.3～3.175MM 鉆孔深度 0.02-3.5mm 鉆孔速度 150(孔/min) 控制方式 電腦控制 通信方式 RS-232/USB 操作系統 Windons 98/2000/XP/Vista/7/10 最小內存配置 256MB 體積 650mm（L）×450mm（W）×460mm（H） 重量 110kg 消耗功率 250 W 電源 220V/50HZ 支持軟件 支持Protel99se、DXP、Altium Designer、Eagle、Pads、Proteus、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件） ________________________________________ 產品亮點 ? 自動原點定位：可以從任意位置自動回到設定的零點，擁有原點記憶功能。 ? 雙面板自動定位技術：保證了定位的性與正確性。 ? 斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。 ? 模擬運行：根據設定的參數，仿真顯示實際加工過程。 ? 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。 ? 任意區域選擇雕刻：選擇任意區域，進行雕刻。 ? 組合雕刻/自動選擇：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。 ? 鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。 ? 外形銑割：板子雕刻完成后進行外形銑割。 ? 智能主軸轉速優化功能：根據自動優化主軸轉速，從而提高雕刻精度。 ? 強兼容性：兼容目前市面上所有EDA軟件。 ? 操作簡單：簡單易學，只需20分鐘即可熟練上手操作。 ? 自動關機：長時間無操作指令則自動關機，保護設備。 ? LED照明：方便運行過程中清晰的觀察pcb制板情況。 ? 超限保護：當人為操作不當觸發X、Y、Z極限保護裝置時，機器自動暫停，按復位按鈕即可恢復運行。 ________________________________________ 公司簡介 1.遠蘇科技是國內PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l(fā)制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機，只需很短的時間即可制作出所需的精密線路板，是廣大大中小型企業及科研部門不可或缺的必備產品，本產品主要用于企業研發部門、大中專院校實訓實驗室及研究所； 2.對于企業的很多研發部門來說，研發一種板子外發加工打樣，少則3到5天，多則8到10天甚至更久，嚴重影響研發速度，同時還存在很大的技術外泄的風險，而線路板雕刻機則可以完全解決您的問題，讓您時時刻刻都可以將自己的想法雕刻出來，測試修改，而無需等待，深受廣大客戶的喜愛； 3.遠蘇PCB高精度線路板雕刻機可根據目前行業內絕大部分PCB設計軟件設計的線路文件，自動快速的制作單雙面板，用戶只需要在計算機上完成PCB文件設計并將其導出成加工文件后，通過RS-232通訊接口傳送給雕刻機的控制系統，雕刻機就會快速、自動的完成鉆孔、雕刻、割邊等工藝。 (4)PCB曝光機E60 產品概述： 用于在線路板制作過程中對于PCB板進行曝光。 ________________________________________ 技術參數： 電源 220V 功率 16W 光源 LED紫外光 曝光時間 0-999秒 曬版面積 300*210mm 體積 320*320*90mm ________________________________________ 主要功能： 該機采用智能數字控制，曝光時間更，并且該機體積小，結構緊湊，光源穩定，低電壓仍可正常啟動，波長與各感光材料吻合良好，能達到更好的曝光效果。 ________________________________________ (5)字符絲印機S6 產品概述： 用于制板過程中對于PCB板字符的印刷。 主要功能： 1、適用于PCB字符印刷，手工操作。 2、手動易于調校，操作簡單，準確可靠。 3、工作面積：320x440mm (6)視頻檢測儀X60 產品概述： 用于對制作好的PCB進行視頻放大檢測，以便于達到的制板效果。 ________________________________________ 主要參數 圖像傳感器 200萬像素，1/3INCH 有效像素 1600×1200 幀率 15 清晰度 超過800線（水平） 白平衡 自動 亮度控制 自動 顏色 彩色/灰度 鏡像 支持左右/上下 OSD 英文/中文 圖像保存 支持，根據分辨率不同，24幅（512M DDR） 圖像對比 支持靜態圖像與動態圖像1/2屏對比 邊沿增強 支持 對比度 支持 色度 支持 十字光標 支持，多色 橫線豎線 支持，多色，各兩條，位置可移 數字降噪 支持 接口 VGA（RGB）720P/1024×768/1280×1024/1366×768 @ 60HZ 輸出 高清520線
