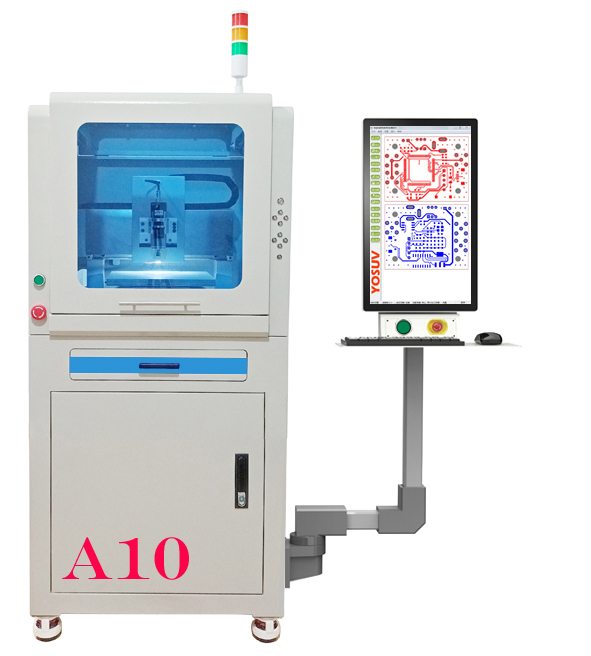

全自動換刀PCB線路板雕刻機 鉆銑雕一體PCB刻板機 電路板雕刻機A10

全自動換刀PCB雕刻機 快速PCB制板系統 鉆銑雕一體PCB線路板雕刻機A10 遠蘇精電

（1）技術參數

1. 加工范圍 單面板/雙面板
2. 加工面積 330×330mm
3. 最小加工線徑 3mil(0.075mm)
4. 最小加工線距 5mil(0.125mm)
5. 分辨率 0.03mil(0.75um)
6. X、Y行程 335mm
7. Z行程 130mm
8. 換刀系統 氣動換刀
9. 工作速度 8.4m/min（Max）
10. 主軸轉速 0～80000r/min，無級可調速，軟件自動優化轉速
11. 主軸功率 500W
12. 主軸電機 變頻電機
13. 定位系統 500萬像素工業級攝像頭
14. 庫 φ7.55mm 鋼庫
15. 安裝座 全鋁防銹
16. 類型 自帶定位環
17. 檢測分辨率 0.1mm
18. 間距 27.5mm
19. 換刀時間 3-20s
20. 檢測時間 0.15s
21. 直線導軌 進口直線導軌
22. 傳動方式 進口滾珠絲桿
23. 鉆孔孔徑 0.1～3.175MM
24. 鉆孔深度 0.02-6.0mm
25. 鉆孔速度 180(孔/min)
26. 控制方式 電腦控制
27. 通信方式 RS-232/USB
28. 操作系統 Windons 98/2000/XP/Vista/7/10
29. 最小CPU配置 PⅢ-500MHz以上
30. 最小內存配置 512MB
31. 體積 750mm（L）×665mm（W）×1250mm（H）
32. 重量 180kg
33. 消耗功率 800 W

（2）產品亮點

• 兼容：能兼容市面上大多數設計線路圖軟件，如：Protel 99SE、DXP、Altium Designer系列、Cam 350、Eagle、pads、proteus、Auto CAD等線路板廠通用Geber格式軟件。
• 定位技術：視覺識別自動原點定位，目測誤差，定位更準確。
• 操作自由：對電路板的制作過程，沒有苛刻的順序限制，適應不同用戶操作習慣；操作簡單，即使不懂PCB工藝亦可輕松制作出電路板。
• 自動回位：可以從任意位置自動回到設定的零點。
• 斷點續雕：在雕刻中突然斷電，自動重新獲取系統加工原點，從任意百分比開始雕刻，或雕刻到某一百分比結束。
• 虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
• 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
• 任意區域選擇雕刻：選擇任意區域，進行雕刻。
• 組合雕刻/自動選擇：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
• 鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
• 外形銑割：板子雕刻完成后進行外形銑割。
• 智能主軸轉速優化功能：根據自動優化主軸轉速，從而提高雕刻精度。

• 視覺校正原點：配備高分辨率激光檢測系統，保證每次開機復位后，機器的原點在同一位置，到0.01mm，保證取刀的可靠性。
• 自動換刀系統：設備采用氣動換刀高速主軸，高分辨率激光檢測道具系統，一體式多種庫。加工PCB只要點擊鼠標即可輕易完成，“傻瓜式”制作PCB。
• 自動選擇：軟件自動選擇最適合的參數，免除人工選擇參數的繁瑣。
• 七檔調速：主軸電機可在0~80000rpm內任意設置轉速，可根據線路板的復雜程度靈活調整加工速度。
• 自帶照明：工作主軸自帶照明功能，更方便觀察整個雕刻線路板過程。
• 立體雕刻：軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。
• 超限保護：安全可靠，XYZ雙重限位保護，超限自停。
• 工業吸塵系統：采用工業大功率低噪聲吸塵器，迅速除去加工中產生的粉塵，對周邊環境的影響，對使用者身體的傷害。同時在加工中保持覆銅板表面的清潔，利于用戶觀察加工的情況，采取必要的措施。
•
