快速PCB雕刻機 線路板雕刻機 PCB2090制版設備 遠蘇精電

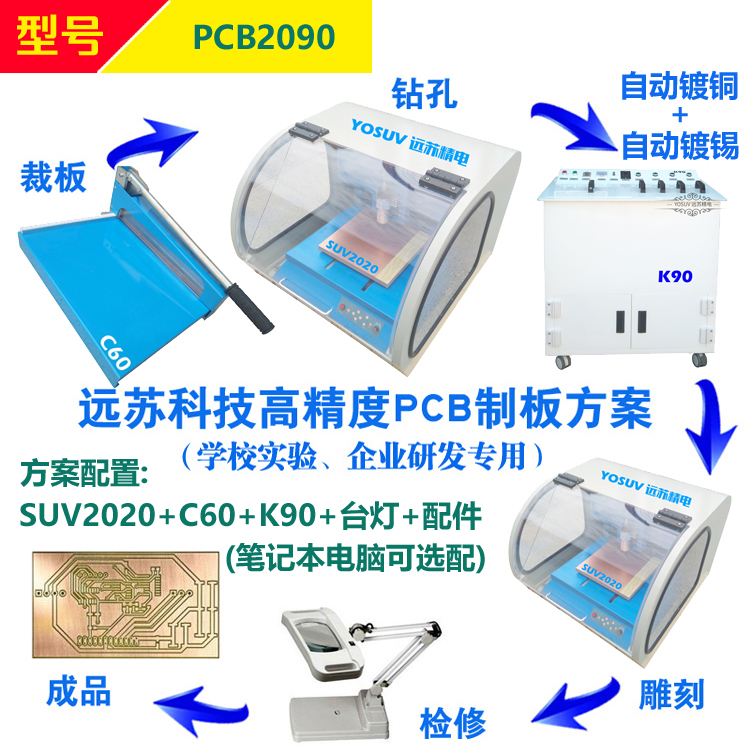

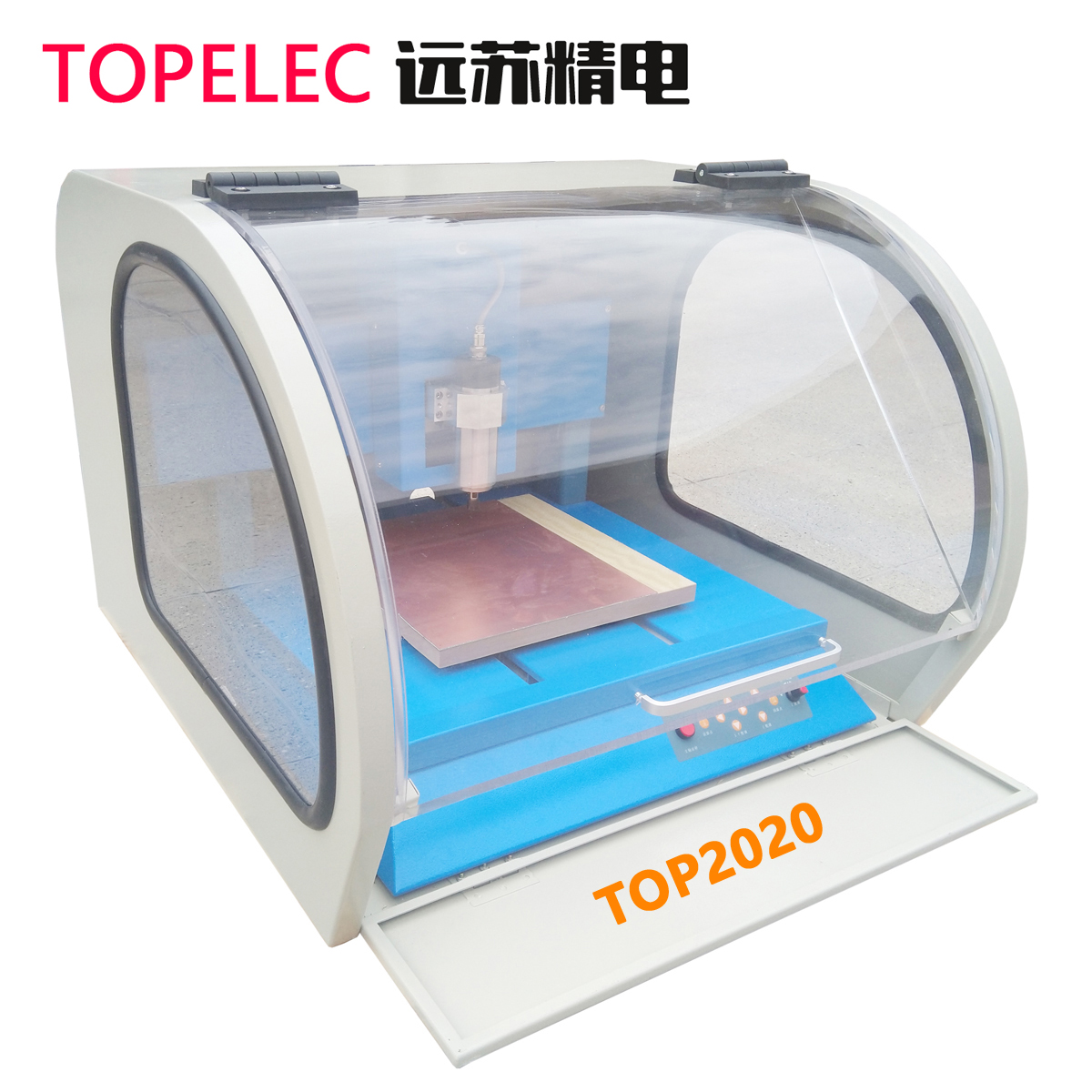

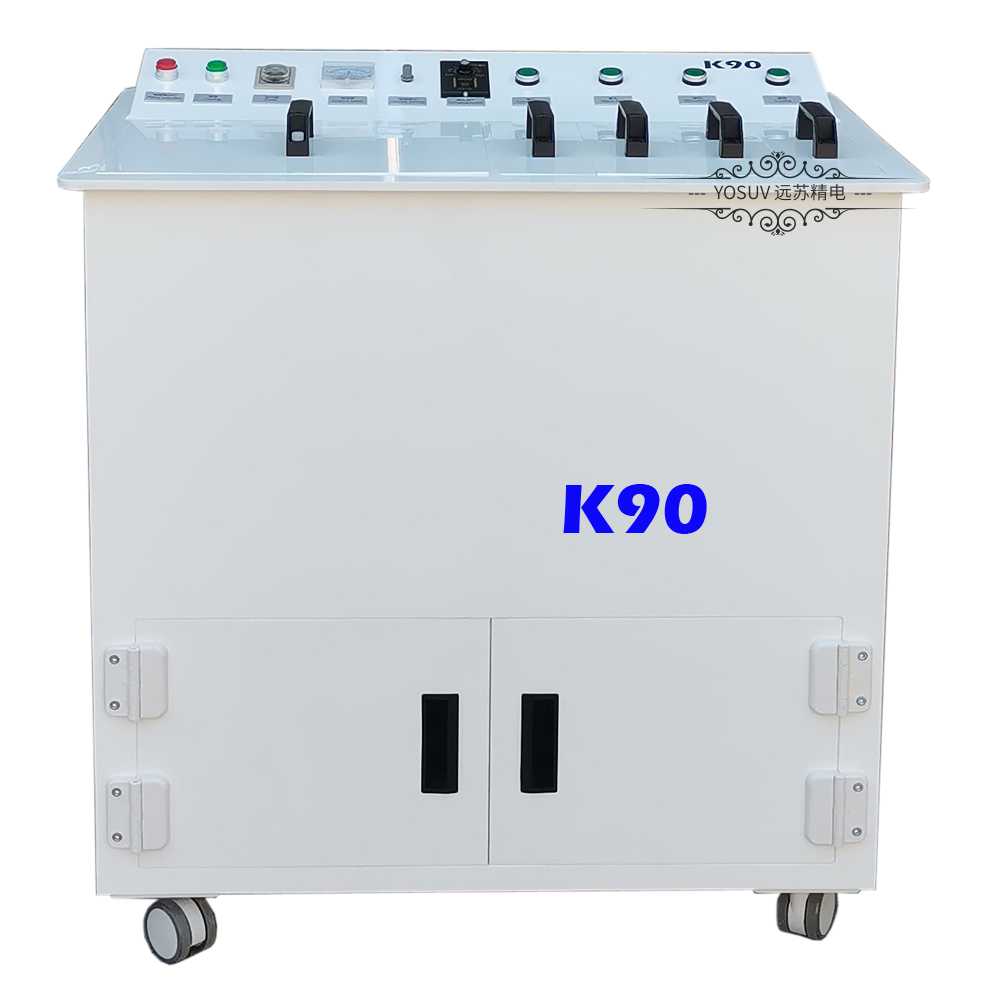

遠蘇科技PCB制板方案 （20*20cm方案） 本方案編號:PC2090 方案配置： 裁板機：型號 C60 雕刻機：型號 SUV2020 過孔電鍍機：型號K90 放大鏡：型號SUV100 配件：雕刻刀 1套/10把 雕刻鉆1套/10把 耗材：覆銅板10片 規格：標配 天津遠蘇精電科技有限公司 生產工藝及生產過程： PCB制板工藝：（單面） 裁板－鉆孔－雕刻－板面處理－檢修－成品 PCB制板工藝：（雙面） 裁板－鉆孔－孔金屬化－雕刻－板面處理－檢修－成品 工藝目的： 裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。 鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。 孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。 雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。 板面處理：將做好的線路板進行表面處理，便于焊接。 檢修：通過視頻檢測儀處理表面細微金屬碎屑，以便于達到效果。 設備配置： (1)裁板機C60 產品概述： 遠蘇科技是國內PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。 ________________________________________ 技術參數 切板尺寸 345mm 外形尺寸 480*330*180mm 重量 12kg ________________________________________ 產品亮點 ? 特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。 ? 流線型的外觀符合人體工程學的設計。 ? 配置水平對位功能，可以方便的切割固定形狀的PCB板。 ? 切割長度345mm，切板厚度3mm。 ? 具有對位和固定標尺，精度更高，使用更方便。 ? 防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。 ________________________________________ 產品用途 C60高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。 (2) 過孔電鍍機K90 產品概述： 遠蘇科技是國內PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l(fā)制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。 ________________________________________ 技術參數 板面 300*300mm 最小孔徑 0.3mm 厚徑比 2.5：1 輸出電流 0-15A 工作電壓 220V/50HZ 外形尺寸 720mm（L）×950mm（W）×1020mm（H） 重量 90kg ________________________________________ 產品亮點 ? 電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。 ? 電鍍件往復運動功能：通過調速，可控制電鍍速度。 ? 環保無污染：K90采用新型環保黑孔化直接電鍍工藝，安全、可靠、。黑孔液不含有傳統的化學鍍銅成分，取消和危害生態環境的化學物質在配方中的使用，屬于環保型產品。 ? 操作便捷：產品槽體采用耐酸堿材料，恒溫裝置采用鈦加熱管，能自動恒溫，槽體工作時間、溫度可預設，操作簡易方便，自動化程度高，貫孔導通率。 ? 一體化的設計：使整機結構緊湊。 ? 密封式的設計：保證電鍍液不受污染，保證電鍍質量。 ________________________________________ 產品用途 K90過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的貫孔沉銅工藝。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝，機器帶有加熱，鼓氣及電鍍功能。 (3)線路板雕刻機SUV2020 產品概述： 遠蘇科技是國內PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l(fā)制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。 ________________________________________ 技術參數 加工范圍 單雙面板 加工面積 200×200mm 最小加工線徑 4mil 最小加工線距 5mil 分辨率 0.04mil(1um) 工作速度 2.4m/min 主軸轉速 0～60000r/min，無級可調速（國產雕刻機主軸轉速） 主軸功率 95W 直線導軌 進口直線導軌 傳動方式 進口滾珠絲桿 鉆孔孔徑 0.4～3.175MM 鉆孔深度 0.02-3mm 鉆孔速度 120(孔/min) 控制方式 電腦控制 通信方式 RS-232/USB 操作系統 Windons 98/2000/XP/Vista/7/10 最小內存配置 256MB 體積 480mm（L）×610mm（W）×450mm（H） 重量 95kg 消耗功率 200 W 電源 220V/50HZ 支持軟件 支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件） ________________________________________ 產品亮點 ? 自動原點定位：可以從任意位置自動回到設定的零點。 ? 定位銷與不對稱定位技術：保證了定位的性與正確性。 ? 斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。 ? 虛擬加工：根據設定的參數，虛擬顯示實際加工過程。 ? 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。 ? 任意區域選擇雕刻：選擇任意區域，進行雕刻。 ? 組合雕刻/自動選擇：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。 ? 鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。 ? 外形銑割：板子雕刻完成后進行外形銑割。 ? 智能主軸轉速優化功能：根據自動優化主軸轉速，從而提高雕刻精度。 ________________________________________ 公司簡介 1.遠蘇科技是國內PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機，只需很短的時間即可制作出所需的精密線路板，是廣大大中小型企業及科研部門不可或缺的必備產品，本產品主要用于企業研發部門、大中專院校實訓實驗室及研究所； 2.對于企業的很多研發部門來說，研發一種板子外發加工打樣，少則3到5天，多則8到10天甚至更久，嚴重影響研發速度，同時還存在很大的技術外泄的風險，而線路板雕刻機則可以完全解決您的問題，讓您時時刻刻都可以將自己的想法雕刻出來，測試修改，而無需等待，深受廣大客戶的喜愛； 3.遠蘇PCB高精度線路板雕刻機可根據目前行業內絕大部分PCB設計軟件設計的線路文件，自動快速的制作單雙面板，用戶只需要在計算機上完成PCB文件設計并將其導出成加工文件后，通過RS-232通訊接口傳送給雕刻機的控制系統，雕刻機就會快速、自動的完成鉆孔、雕刻、割邊等工藝。
