華茂翔HX502SMT貼片紅膠針對元器件有脫模劑 解決有脫模劑元器件掉件SMT貼片紅膠

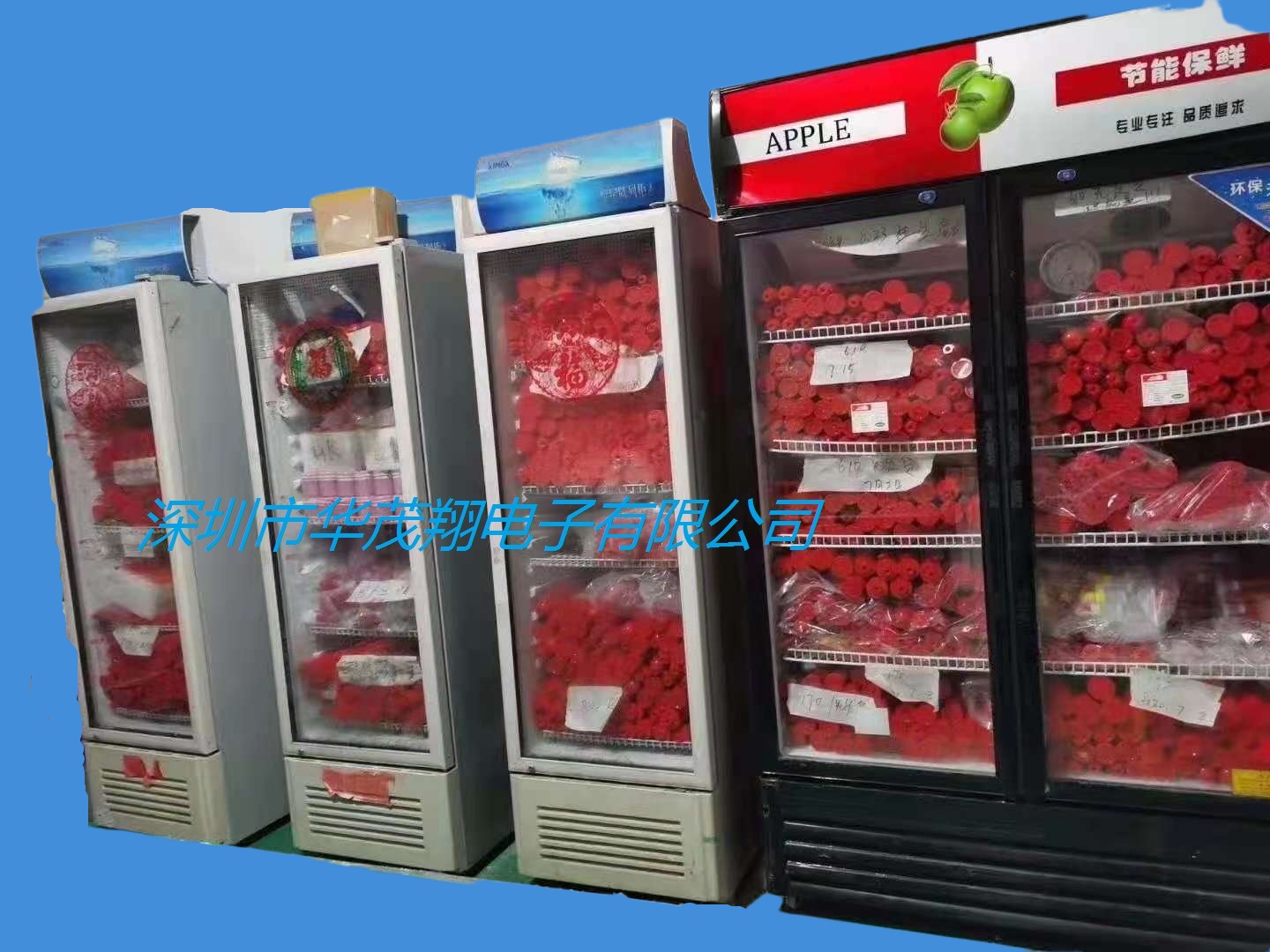

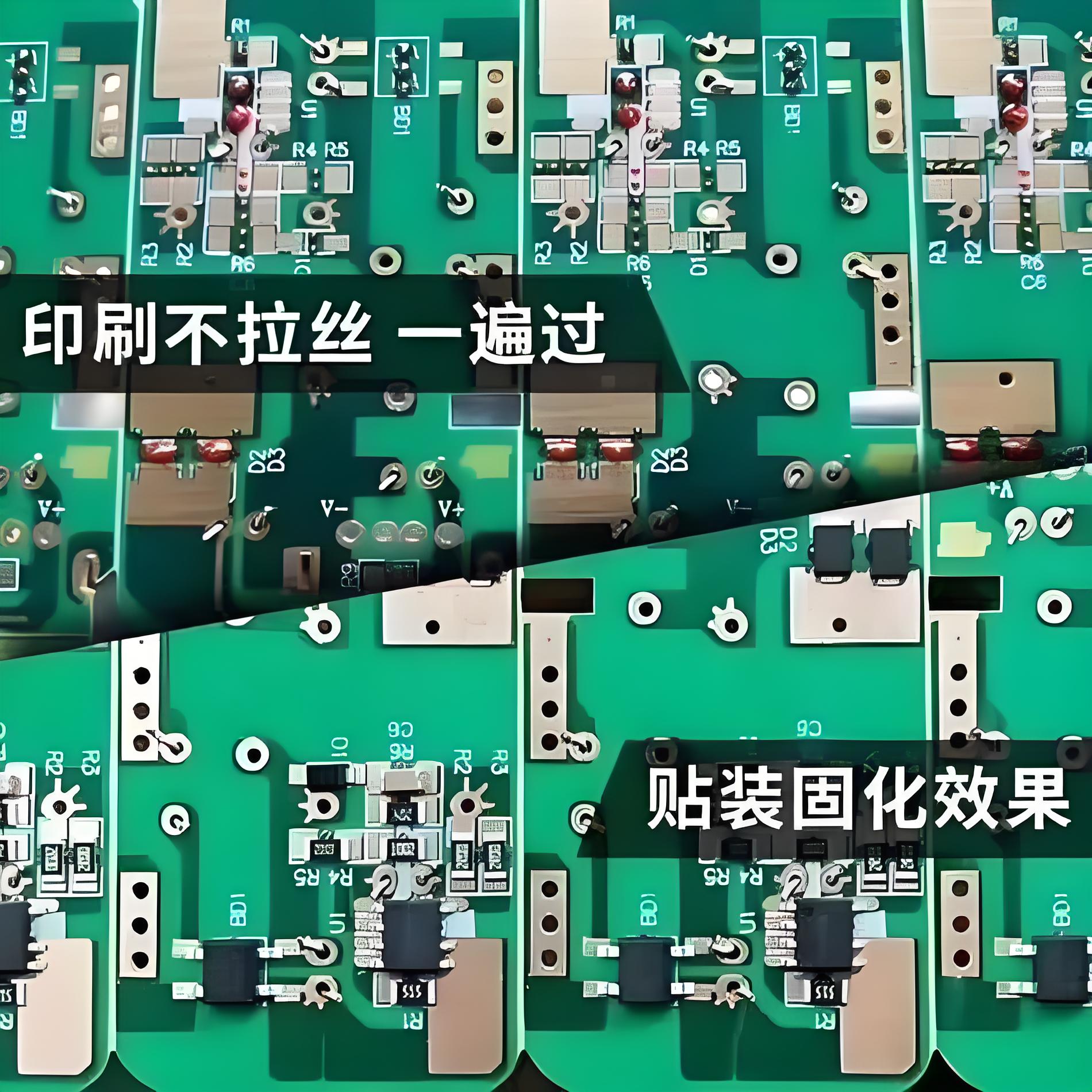

SMT貼片紅膠（環氧樹脂型）技術規范書 一、文件基本信息 適用范圍 表面貼裝技術（SMT）中，通過鋼網印刷工藝實現元器件臨時固定的環氧樹脂類紅膠（熱固化型），涵蓋消費電子、汽車電子、工業控制等領域PCB組裝。 二、定義 SMT紅膠--環氧樹脂基熱固化膠粘劑，用于SMT貼片后、回流焊前臨時固定元器件，固化后提供足夠機械強度，防止元器件移位或掉落。 觸變指數（TI）--紅膠在低速剪切（5rpm）與高速剪切（50rpm）下的粘度比值（TI=η?/η??），反映抗流掛能力（TI≥3.5為合格）。 固化度--紅膠熱固化后交聯反應完成程度（通過DSC差示掃描量熱法測試，固化度≥95%為合格）。 拉拔力--固化后元器件引腳/本體與PCB焊盤間的剝離力（單位：N），需滿足IPC-A-610標準要求。 儲存期--紅膠在未開封、規定儲存條件下（2~8℃冷藏）的有效期限（通常4個月）。 三、技術要求（核心指標） （一）紅膠材料技術要求 序號 項目 技術指標 測試方法 1 外觀 單組分膏狀，色澤均勻（通常為紅色/橙色），無結皮、顆粒、分層或氣泡。 目視（自然光下，距離30cm） 2 粘度（25℃） 80,000~150,000 mPa·s（Brookfield RV轉子，5rpm） GB/T 10247-2008 旋轉粘度計法 3 觸變指數（TI） ≥3.5（5rpm粘度/50rpm粘度） 同上 4 密度（25℃） 1.1~1.3 g/cm3 GB/T 13354-1992 密度杯法 5 固含量 ≥98%（105℃×2h烘干后剩余物質量占比） GB/T 1725-2007 涂料固體含量測定 6 固化條件 推薦：120℃×90s（峰值溫度）或150℃×60s（根據PCB厚度/元器件耐溫性調整） 熱風回流爐實測（爐溫曲線儀） 7 剪切強度（固化后 ≥5 MPa（ASTM D1002，鋁片-鋁片粘接，固化后24h測試） 拉力試驗機 8 玻璃化轉變溫度（Tg） ≥80℃（DSC法，升溫速率10℃/min） 差示掃描量熱儀（DSC） 9 體積電阻率 ≥1×10?? Ω·cm（固化后，GB/T 1410-2006） 高阻計 10 環保合規 符合RoHS 2.0（2011/65/EU）、REACH法規（無Pb、Cd、Hg、Cr??及鄰苯二鹽） SGS檢測報告 （二）工藝適配性要求（鋼網印刷+SMT貼片） 1 鋼網印刷適應性 - 印刷后紅膠圖形完整，無坍塌、橋連、氣泡； - 鋼網脫模后紅膠轉移率≥95%（轉移率=（實際印刷體積/鋼網開孔體積）×）。 2 貼片兼容性 - 貼片壓力0.5~3.0N（根據元器件重量調整），紅膠無溢出、元器件無浮高（浮高≤0.1mm）； - 貼片后放置時間≤4h（避免紅膠表干影響固化強度）。 3 固化后性能 - 無氣泡、開裂、變色； - 拉拔力滿足：0603電阻≥1.0N，SOP16 IC≥3.0N，連接器（2Pin）≥5.0N（IPC-A-610 Class 2）。 四、試驗方法（驗證標準） （一）材料性能測試 1. 粘度與觸變指數：按GB/T 10247-2008，使用Brookfield RV轉子粘度計，25℃恒溫下測試5rpm和50rpm粘度，計算TI值。 2. 固化度：取0.5g紅膠樣品，按推薦固化條件固化后，通過DSC測試（升溫速率10℃/min），計算固化放熱峰面積占比（固化度=已放熱/總放熱×）。 3. 拉拔力：在PCB測試板上印刷紅膠（按鋼網設計規范），貼裝標準元器件（如0603電阻、SOP16 IC），固化后使用拉力試驗機（拉伸速度50mm/min）測試拉拔力，記錄值。 （二）工藝驗證測試 1. 印刷轉移率：使用激光測厚儀測量鋼網開孔深度（H?）和印刷后紅膠厚度（H?），轉移率=（H?/H?）×（需≥95%）。 2. 高溫高濕可靠性：將固化后的樣品置于85℃/85%RH環境中96h，取出后測試拉拔力，衰減率≤15%（驗證耐候性）。 六、包裝、標志、運輸與儲存 （一）包裝 ? 最小包裝：200G/支（筒裝）。 ? 標簽內容：產品名稱、型號、批號、生產日期、保質期、供應商信息。 （二）運輸 ? 運輸溫度：2~25℃，避免劇烈震動、陽光直射、雨淋。 ? 運輸時間：≤7天（超過需重新檢驗粘度）。 （三）儲存 ? 未開封：2~8℃冷藏（冰箱溫度監控記錄每日），保質期6個月。 ? 開封后：25℃下72小時內用完（剩余紅膠需密封冷藏，下次使用前回溫4小時并攪拌）。 七、安全與環保注意事項 1. 安全防護：操作時佩戴丁腈手套、護目鏡，避免皮膚直接接觸（紅膠含環氧樹脂，可能引起過敏）；若接觸皮膚，立即用肥皂水沖洗。 2. 廢棄物處理：廢棄紅膠/沾膠容器按“危險廢物”處理（HW13有機樹脂類廢物），交由有資質單位回收。 3. 環保要求：生產過程中產生的紅膠廢料需集中收集，禁止排入下水道。
