詳細信息（鵬城半導體超高真空高能脈沖磁控濺射鍍膜設備 HITSemi-UHV-HIPIMS）

加工定制： 是
種類： 其他
用途： 應用場景之一：GaN單晶薄膜生長工藝
型號： HITSemi-UHV-HIPIMS

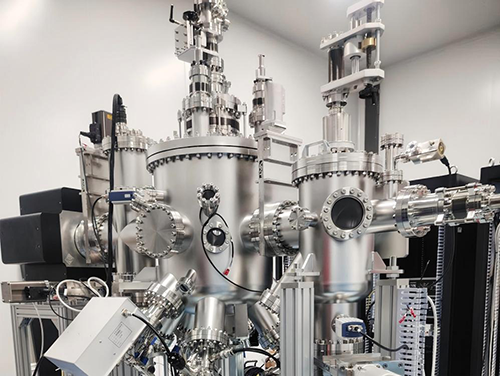

超高真空高能脈沖磁控濺射鍍膜設備，是在超潔凈環境下，采用納米及原子級制造技術，生長高純度高質量薄膜。應用場景之一：GaN單晶薄膜生長工藝、GaN基稀磁半導體分子結構材料制備的工藝實現。

該設備由工藝室、預處理室、手套箱、傳送樣機構、真空制備系統、電氣控制系統、Rheed等測量檢測系統組成?？稍跐崈舡h(huán)境下完成樣片的清洗、外延片及稀磁半導體膜層制備及膜層后期處理、防護包裝等流程。

主要特點
在超高真空和超潔凈環境下，實現等離子體濺射外延過程。
集成原子級別探測的電子束測試手段，實現超高真空PSD外延原子級別物理性能研究（包括原子級別缺陷形成規律、動力學規律等)。
從原子尺度控制第三代半導體（本項目以GaN薄膜做驗證）等離子體濺射外延生長過程。

預處理室
高真空本底，做為樣片表面等離子清洗、高溫除氣及鍍膜后樣片擴散、退火等應用。該室開門與手套箱相連，利于進樣兼預處理室的清潔；該室配有一套手動樣品傳送桿，用于樣品在預處理室與工藝室之間的傳遞。

預處理室技術參數

極限真空	2×10-5Pa
工作真空	5×10-4Pa
樣片直徑	Φ4英寸
樣品加熱溫度	室溫～600℃
溫控精度	±1℃
離子源口徑	Φ50mm
離子源與樣品平面的距離	200mm
離子能量	5eV~200Ev
送樣桿傳送距離	900mm
托叉升降距離	10 mm

工藝室
超高真空本底，為薄膜材料的生長提供理想的潔凈環境。
膜層制備采用自主設計的超高真空液態磁控濺射靶和超高真空固態磁控濺射靶（工作時真空腔體真空度在10-1Pa以下）（或束源爐），配以氣體離化源，通過源組合可完成（GaN, p/n）（AlN, p/n）（AlGaN）等膜層的制備。
工藝室配置有：
? φ4英寸高溫樣品臺一套；樣片可旋轉（2～20轉/分鐘，無級可調）、加熱溫度室溫～1200℃（溫控精度：±1℃）。
? 兩英寸液態磁控濺射靶一套，用于Ga靶材的濺射。
? 兩英寸超高真空磁控濺射靶三套（或束源爐），用于Al、C、Mg、Ge、Si的靶材濺射（或束源爐高溫制取各元素物質）。
? 射頻離化源兩套，用于N源的離化。
? 原位測量系統Rheed一套。

工藝室技術參數

極限真空	2×10-7Pa
工作真空	5×10-6Pa
樣片直徑	Φ4英寸
樣品加熱溫度	室溫～1200℃
溫控精度	±1℃
樣品旋轉速度	0，2～20轉/分鐘（在線可調）
濺射靶濺射面與樣品平面的調整距離距離	液態源濺射靶：75mm～150mm（離線調整）
	主源濺射靶：75mm～150mm（離線調整）
	摻雜源靶：75mm～150mm（離線調整）
電源控制穩定性	<1％
膜厚監測精度	0.3?

設備工作條件

供電	三相五線制，AC 380V，50Hz；接地電阻≤1Ω
功率	根據具體工藝需求配置
冷卻水	≤100L/min
水壓	0.1MPa~0.15MPa
水溫	18℃～25℃
氣動部件供氣壓力	0.5MPa～0.7MPa
質量流量控制器供氣壓力	0.05MPa～0.2MPa
工作環境溫度	10℃～40℃
工作環境濕度	≤50%

超高真空磁控濺射靶

超高磁控濺射靶濺射不同靶材輝光現象

工藝室樣品臺加熱1200℃

濺射過程

設備主視圖

設備后視圖

設備俯視圖
