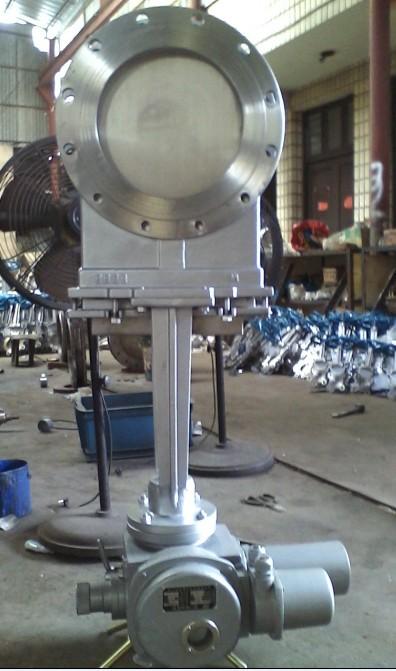

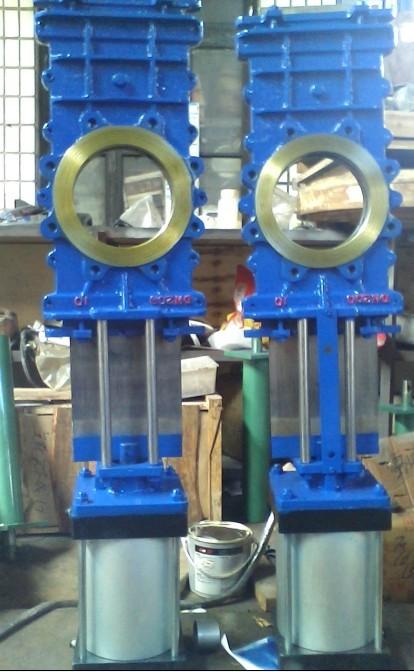

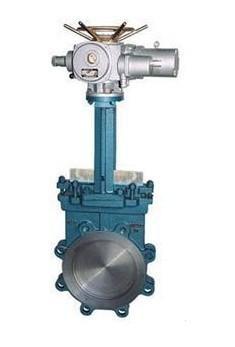

供應SCZ973F電動穿透式刀閘閥

溫州市電動穿透式刀閘閥廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15888215509 郵箱： 939753492@qq.com

傳真： 0577-67962337 地址： 浙江溫州市

在線詢盤聯系廠家：15888215509 15888215509

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應SCZ973F電動穿透式刀閘閥）

SCZ973F電動穿透式刀閘閥主要外形及連接尺寸

SCZ973F電動穿透式刀閘閥驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，氣動裝置應在合同中注明。
SCZ973F電動穿透式刀閘閥具有以下特點：
1、穿透式刀閘閥是一種具有全通徑設計，流通阻力可忽略不計。
2、穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點。
3、密封性能更優越，運動更平穩。
4、密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。
5、密封閥座可以做成金屬密封和軟密封兩種，可適用于各種不同的工況要求。
2.1開啟過程在關閉位置時，閘板上的通孔處在閥門通徑上方相離狀態，使得閥門處于全關閉狀態，并且閘板跟密封閥座緊貼密封，使得密封性能更可靠，當活塞下降時帶著閘板向下開啟動作，直到閘板上的通孔完全跟閥門通徑相吻合，此時閥門處于全開狀態。而且閘板跟密封閥座緊貼，并且閘板上的通孔與閥門通徑等大，使得閥門全通徑流通，并且閥腔不留介質殘渣。
2.2關閉過程關閉時，氣缸活塞桿開始向上升帶著閘板做開啟動作，直到閘板上的通孔完全脫離閥門通徑上方。使得閥門通徑被完全關閉。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
SCZ973F電動穿透式刀閘閥主要零件材料及連接尺寸

零件名稱	材料	零件名稱	材料
閥體	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	閥桿 Stem	1CF18Ni9Ti
閥座密封圈	橡膠或PTFE	支架	不銹鋼
閥體間密封墊片	橡膠或PTFE	填料壓蓋	不銹鋼
閥體	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	填料	石墨或PTFE
閥體裝配螺栓	B7	填料壓蓋螺栓	B7

注：橡膠牌號取決于介質性質和使用溫度。
閘板材質牌號取決于介質性質。

ON	L		Φ1	H	H2	N-M	氣缸直徑
ON	PN0.6	PN1.0	Φ1	H	H2	N-M	氣缸直徑
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600

SCZ973F電動穿透式刀閘閥殼體試驗和密封試驗:
1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm³/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。

靜壓壽命實驗次數	金屬密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金屬密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次
