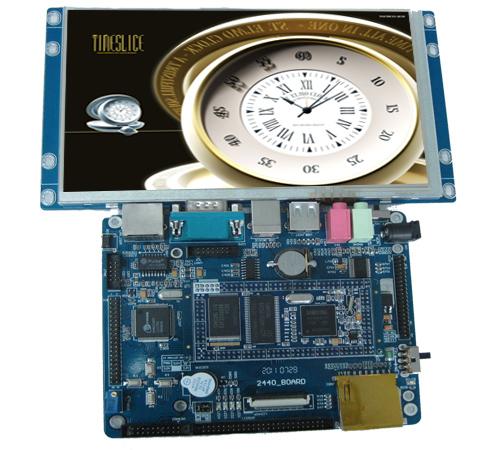

供應TQ2440-7S開發板/S3C2440/ARM9學習板

支持wince 6.0 和 Linux2.6.30
TQ2440+ 全新7寸液晶屏（LED背光，超薄），顯示效果堪比三星LCD。
+1DVD開發板教程+ 配件(電源，串口線，網線，usb下載線，觸摸筆)
專業團隊打造高性價比2440開發板，心動的價格，不變的產品品質和追求的售后服務支持。
TQ2440開發板所整合的硬件和軟件資源，是您學習嵌入式開發，熟悉于嵌入式開發的好伙伴，
也是貴公司加快產品研發速度，縮短產品上市時間，迅速搶占市場的有力武器。
核心板介紹
插針式核心板, 采用六層布線設計, 名廠PCB板, 沉金工藝, 具備了較好的電氣連接能力,
以及較強的抗震性能, 比市面上某些四層板運行程序更加穩定。
CPU： 采用三星公司的ARm9芯片的S3C2440AL作為CPU，穩定運行在400Mhz

SDRAM： 64MB的SDRAM芯片，用戶以后可以升級為128MB 內存。
FLASH： 64MB Nand Flash+ 2MB Nor Flash 雙Flash啟動, 提供安全的啟動方案。用戶以后可
        以升級128MB/256MB/512MB NAND flash.
電源: 專業電源芯片提供1.25V給核心板, 杜絕CPU發熱發燙的問題, 保障產品穩定運行。
Bootloader: 采用功能強大的U-BOOT, U-boot支持一鍵USB更新系統,
操作系統:Linux2.6 內核, Wince 5.0
核心板提供多達192腳的擴展接口 ，幾乎引出了S3C2440的全部資源，
接口均采用2.0間距, 方便客戶二次開發時購買底板用接口。
核心板尺寸: 37mm×78mm

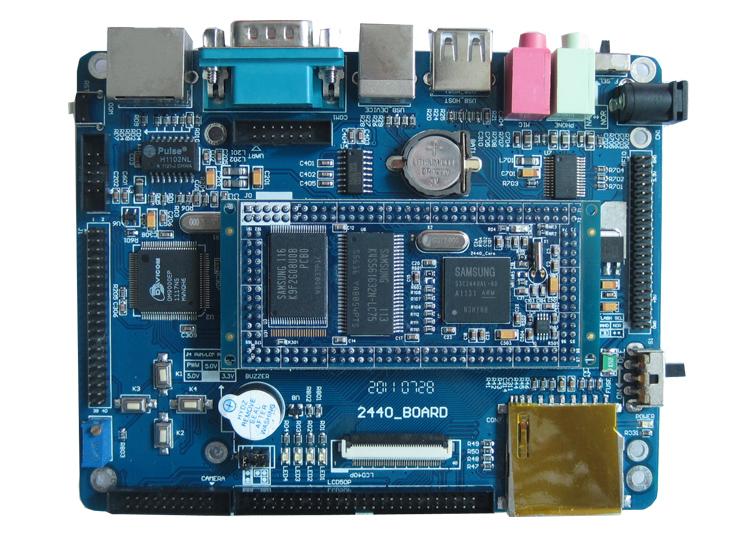

底板: TQ2440V1.0
串口： 板載 一個五線異步串行口, 波特率115200bps另外擴展出兩個串口, Wince和linux下均
       提供三串口源碼。
網絡接口：板載100M 網絡接口, Dm9000網卡, 帶聯接和傳輸指示燈；

USB接口：板載USB1. 1 HOST接口；板載USB1. 1 Device接口

SD/MMC接口：板載一個SD卡接口, 可接2GB SD卡；
外擴IDE接口：集成在底板的總線接口里面，提供linux驅動。

音頻接口：板載IIS接口芯片UDA1341, 一路立體聲音頻輸出接口可接耳機或音箱; 可錄音。

LCD和觸摸屏接口： 板上集成了4線電阻式觸摸屏接口的相關電路；
                  分別有40pin 和50pin LCD接口引出了LCD控制器的全部信號；支持黑白、4級灰
                  度，16級灰度、256色、4096色STN液晶屏, 屏幕分辨率可達到1024*768像素；
                  可接 7寸，10寸液晶屏；可接配套的VGA轉接板，實現VGA輸出。

時鐘源：板載RTC內部實時時鐘（帶有后備鋰電池）；

調試及下載接口：板載一個10pinJTAG接口，支持ADS1.2等單步調試；我們有配套ADS調試手冊。

復位電路： 板載一個復位按鍵, 采用復位芯片進行復位，穩定可靠；

電源接口： 5V電源供電, 帶電源開關指示燈；

AD功能 ：  板載可調電阻接到ADC引腳上用來驗證模數轉換；
IIC功能：  板載Atmel24C02芯片驗證IIC功能
PWM功能：  板載測試PWM功能的蜂鳴器；
Camera接口：板載攝像頭接口，可接OV9650，實現網絡監控,linux,Wince下均有驅動支持；
用戶按鍵： 板載四個用戶按鍵；有驅動支持，使用外部中斷
板載外擴多達30多位GPIO, 多達10多路中斷，16路數據線, 25路地址線，片選信號等
底板尺寸：105mm×128mm。


配套LCD簡介
·液晶屏品牌：群創
·尺寸：7.0寸
·顯示面積：152.4（H）mm×91.44（V）mm
·顯示顏色：16.7兆色
·分辨率：800（H）×480×RGB（V）
·功耗：0.825W(典型值）
·對比度：300:1
·亮度：320cd/m2（流明）
·使用溫度：-30℃到85℃
觸摸屏介紹
·觸摸屏使用次數：超過100,000次
·響應時間：≤10ms
液晶驅動板介紹
·驅動板自帶兩個接口：40pin的0.5間距的薄膜線接口和50pin的2.0間距的插針接口；
·提供5V供電，LED背光
·提供接口部分的原理圖，方便您的使用.
·LCD驅動板的尺寸：111mm（V）×178mm(H)

Linux 軟件特性（基于Linux 2.6內核）
類別	功能特性	說明
u-boot	一鍵更新程序:bootloader，kernel, Yaffs, NK.bin等更新	支持usb下載的u-boot, 使用更方便,開發更容易！
	一鍵式選擇設置Linux啟動參數	設置Linux Yaffs，nfs，Wince的啟動
	個性化開機logo，背景圖片，客戶可以自己設計安裝。
內核	Linux-2.6.13內核	采用Linux2.6 內核，更好兼容S3C2440
文件 系統	ROM/CRAM/EXT2/FAT32/NFS file system	支持ROM/CRAM/EXT2/FAT32/NFS等文件系統
	YAFFS file system	支持 YAFFS 文件系統
驅動 支持	System Interrupt & Timer Driver	系統中斷和系統時鐘驅動
	Serial device driver	三個串口驅動
	MTD device Driver	MTD 設備驅動
	Flash memory device driver	Nand Flash驅動
	external Ethernet device driver	集成100M以太網卡驅動(Dm9000)
	RTC (Real Time Clock) Driver	實時時鐘驅動
	USB Host driver	USB Host驅動,
	USB Sle	USB Sle驅動
	LEDS Drives	用戶LED燈驅動
	Buttons	用戶按鍵驅動，使用外部中斷。
	Sound Driver	聲卡驅動（可以播放可以錄音）
	LCD Driver(support 640*480, 240*320, 320*240 solution for TFT)	LCD 驅動, 可接3.5寸, 4.3寸, 7寸, 10寸等 分辨率240*320, 320*240, 640*480, 800*600的LCD?？蛇x擇VGA轉接板，實現VGA輸出。
	Frame Buffer	Frame Buffer
	Touch Panel Driver	觸摸屏驅動
	SD/MMC Drivers	SD/MMC卡驅動 支持2G SD卡
	Camera Driver（ov9650）	Linux下提供130萬攝像頭驅動
網絡協議及網絡應用程序	TCP/IP	完整的TCP/IP協議
	Telnet、FTP、inetd	網絡遠程登錄工具及服務
	boa	Web服務器應用程序
其他 應用 程序	servfox	控制臺下的攝像頭應用程序, 可通過網絡訪問開發板的攝像頭, 以及把攝像頭獲取的圖像顯示在LCD上, 配合USB攝像頭可實現網絡監控
	spcacat	控制臺下的攝像頭抓圖程序
	snapshot	控制臺下的LCD抓屏軟件
	rz和sz	控制臺下使用串口接收和發送文件的程序
	madplay	控制臺下的MP3播放器
基本 工具	busybox1.2.0工具集	Linux常用命令，占用空間小，命令強大
圖形 界面	Qtopia Embedded	Qtopia Embedded Trolltech 開發的用于嵌入式 Linux 的圖形用戶界面系統,支持網頁瀏覽器, Medialplay播放器, 文件管理器等等
USB設備 驅動	儲存設備	支持各種優盤, 移動硬盤直接插拔使用
	USB Hub	支持各種USB Hub
	USB 攝像頭，支持使用中芯微301P系列芯片的USB攝像頭，采集動態圖像到開發板的lcd上面顯示	市場上銷售的usb攝像頭有70%以上都是基于中芯微芯片
	USB鼠標,鍵盤	支持USB鼠標,USB鍵盤

WinCE 5.0軟件特性
類別	功能特性	說明
u-boot	一鍵更新程序:bootloader，kernel, Yaffs, NK.bin等更新	支持usb下載的u-boot, 使用更方便,開發更容易！
	一鍵式選擇設置啟動參數	設置Linux Yaffs，nfs，Wince的啟動
	個性化開機logo，背景圖片，客戶可以自己設計安裝。
驅動 支持 軟件 特性	Serial device driver	三個串口驅動
	Flash memory device driver	Nand Flash驅動
	external Ethernet device driver	集成100M以太網卡驅動(Dm9000)
	RTC (Real Time Clock) Driver	實時時鐘驅動
	Display Driver	顯示驅動程序
	LEDS Drives	用戶LED燈驅動
	Buttons	用戶按鍵驅動，使用外部中斷。
	Sound Driver	聲卡驅動（可以播放可以錄音）
	LCD? Driver(support 240*320, 320*240, 640*480, 800*600 solution for TFT)	LCD 驅動, 可接3.5寸, 4.3寸, 7寸, 10寸等 分辨率240*320, 320*240, 640*480, 800*600的LCD?？蛇x擇VGA轉接板，實現VGA輸出。
	Touch Panel Driver	觸摸屏驅動
	SD/MMC Drivers	SD/MMC卡驅動支持2G SD卡
	Camera Driver（ov9650）	Wince下面提供該攝像頭驅動源代碼
	USB Host Driver	USB 主設備驅動程序
	USB同步驅動	USB同步驅動，使用ActiveSync同步軟件
USB設備 驅動	USB Hub	支持各種USB Hub
	USB 攝像頭，支持使用中芯微301P系列芯片的USB攝像頭，采集動態圖像到開發板的lcd上面顯示	市場上銷售的usb攝像頭有70%以上都是基于中芯微芯片的。
	USB Device Drivers	從設備驅動程序：支持USB鼠標、USB鍵盤、U盤、USB移動硬盤等
	USB無線網卡驅動	支持USB無線網卡VIA VT6656
	Windows Media Player 9.0	支持MP3、MPEG2、MPEG4、WMV以及W等
	Windows XP界面風格
	IE6瀏覽器
	圖片瀏覽器，寫字板
	httpd服務器
	注冊表保存

無操作系統支持的應用程序開發DEMO（ADS調試，對ARM研究人士尤其適用），提供如下測試功能：
蜂鳴器、A/D轉換、觸摸屏、液晶LCD
聲卡、按鍵、SD卡測試、IIC功能測試
RTC測試、LED 驅動程式、攝像頭測試（ov9650)

2440開發板套裝裝箱清單：（以實際出貨單為準，以下僅供參考）
1 SKY2440v2.0核心板一片
2 2440底板一片
3 直連九針串口線一條
4 網線一條
5 主從USB接口線一條
6 并口JTAG下載線一條
7 1DVD配套開發板教程（內容可能隨時更新, 請您留意我們網站和論壇發布信息）
8 5V穩 壓電源一個
9 配套7寸觸摸屏
開發板光盤資料：
1、 編譯好的Wince， linux鏡像文件，
2、 燒寫工具軟件SJF2440, H-JTAG等
3、 Windows工具軟件如 ActiveSync, dnw等，
4、 USB Device接口驅動程序；
5、 BOOTLOADER（uboot）源代碼；
6、 無OS的測試程序源碼以及鏡像；
7、 Linux2.6 kernel for S3C2440內核源碼包以及編譯工具；
8、 Windows CE 4.2 和5.0 for S3c2440 BSP包以及Platform Build集成開發工具。
9、 源自三星官方的參考開發資料
10、開發板電路原理圖（核心板PDF, 底板PROTEL）
11、詳盡的用戶手冊；
12、主要芯片手冊及資料；
