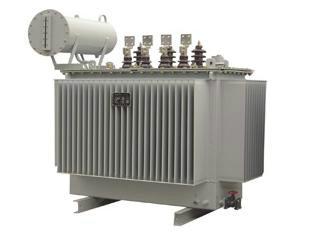

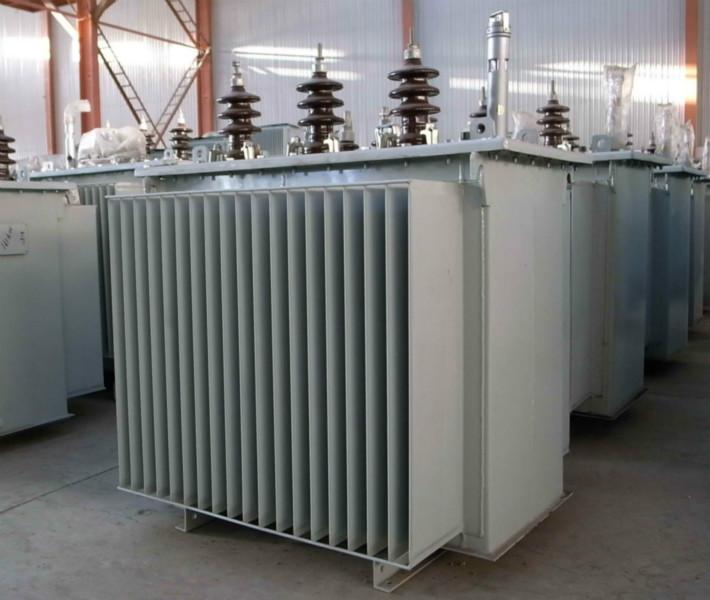

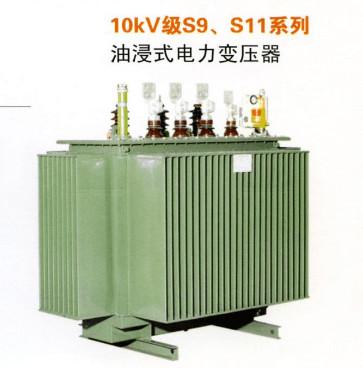

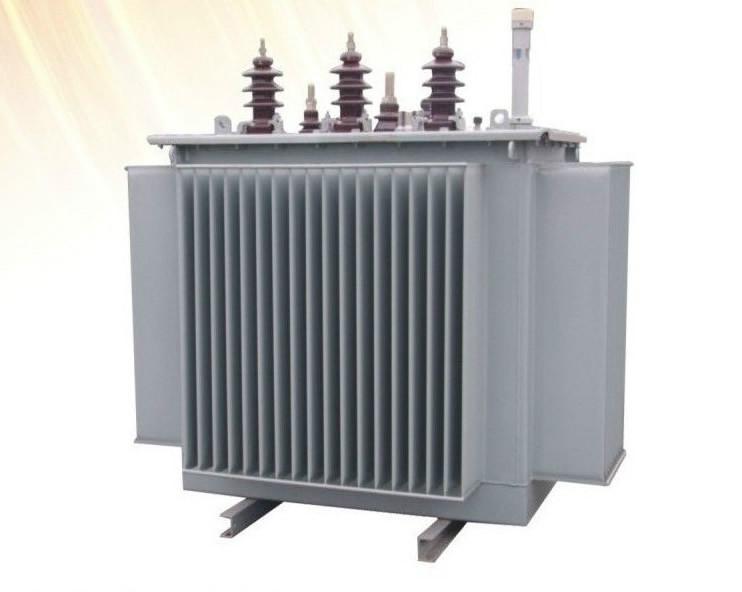

S11-M -630KVA 電力變壓器

S11型全密封油浸式電力變壓器

 1．產品介紹：

電力變壓器作為使用最為廣泛的電力設施，數量種類繁多，對節能減排有著重要意義。S11型全密封油浸式電力變壓器是目前配電設備主要選型產品，節能效果顯著。

我國配電變壓器性能代號的涵義為：在S7型以上，空載損耗每降低約10％，代號“7”則在數字上加“1”。從S7型發展到S9型，負載損耗降低較多，平均為25％，后來，由于沒有突破性的新材料、新技術和新工藝，配電變壓器的負載損耗下降比較困難，所以，性能水平代號通常以空載損耗降低為標準。以400kVA產品為例，S7型空載損耗920W，S11型空載損耗570W，下降了38％。

目前，主流的配電變壓器一般選用S11型疊鐵芯電力變壓器。采用全充油密封型、無儲油柜、波紋片式箱體結構，變壓器由于溫度和負載的變化引起油溫和體積的變化，完全由波紋油箱予以調節，其空載損耗比S9降低25%，耐雷電沖擊抗短路能力強，節能效果明顯，并降低了變壓器的外型尺寸。S11型變壓器采用高導磁取向硅鋼片生產，片厚為0.27-0.30mm，單位鐵損為1w/kg，而新S9型為普通硅鋼片，片厚為0.30-0.35mm，單位鐵損為1.20-1.55w/kg。

我公司生產的S11型配電變壓器全部使用上海寶鋼生產的30P系高導磁取向硅鋼，采用了箔繞線圈和新的絕緣材料和工藝，產品耐高溫、抗沖擊、全密封結構設計保證了變壓器油質量的穩定，延長了維護周期，同時，由波紋片式散熱器組成的整體油箱采用磷化和多層防銹噴涂工藝生產，具有良好的耐候性能。

2．技術標準：

GB1094.1.2.3-2007《電力變壓器》

GB/T6451-2009  《三相油浸式電力變壓器技術參數和要求》。

GB/T10237-1988  《電力變壓器 絕緣水平和絕緣試驗外絕緣的空氣間隙》

JB/T3837-1998  《變壓器類產品型號編制方法》

3．性能特點：

10kv級S11型全密封電力變壓器容量范圍30kVA～2500kVA，在10KV、50HZ輸配電系統中，可廣泛用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆井平臺、采油平臺，特別適用于易燃、易爆等防火要求高以及環境惡劣的場所使用。也可用居民區、商業街道、工礦企業和農村動力及照明之用。

使用壽命長，免維護運行。全密封變壓器箱蓋與箱沿采用螺栓聯結或焊死結構，隔絕油與空氣的接觸，絕緣不會受潮，大大降低絕緣老化速度，提高了使用壽命。

設計結構緊湊，運行噪聲低。由于采用了新材料和新工藝，降低噪聲，無儲油柜，高度比同類產品低。在正常壽命期內不需換油，提高了在網運行的安全性和可靠性。

波紋油箱體積小、外形美觀。S11型電力變壓器油箱采用波紋片式散熱，當油溫變化時，油體積的變化由波紋片的彈性脹縮來調節補償。

免吊芯與油品檢測。變壓器封裝時，采用真空過濾注油工藝，完全去除了變壓器油品中的潮氣。密封后變壓器內部不與空氣接觸，有效的防止氧氣和水分進入變壓器而導致的絕緣性能下降。

4．性能參數：

10kV級S11-M型全密封油浸式電力變壓器主要技術參數
