供應抗諧波低壓電力電容補償裝置

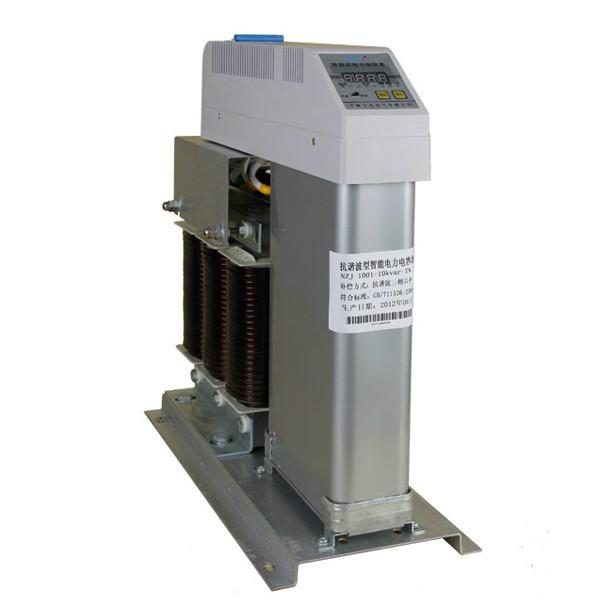

智能組合式抗諧波低壓電力電容補償裝置

一、概述

  智能組合式抗諧波低壓電力電容補償裝置是應用于0 .4kV低壓配電網中的節能、抑制諧波、提高功率因數的新一代無功補償設備，替代傳統由智能無功補償控制器、熔絲、投切開關、濾波電抗器及電力電容器等散件組成的無功補償設備。抗諧波智能電力電容是針對用電網絡諧波含量高, 常規智能電容器不能正常運行的情況下而設計的,既能滿足無功補償，改善功率 因數，又能相應次數諧波對系統的影響，提高用電質量。

   智能組合式抗諧波低壓電力電容補償裝置采用微電子軟硬件技術、微型傳感器技術、微型網絡技術和電器制造技術等技術成果，將其智能化，實現低壓無功補償功能和使其能夠可靠工作、使其方便的過零投切、保護、測量、信號、聯機等系列功能，是低壓無功自動補償技術的重大突破，主要應用于諧波十分嚴重場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用。其中串接7%電抗器的產品使用于主要諧波為5次及以上的電氣環境，串接14%電抗器的產品使用于主要諧波為3次及以上的電氣環境。

二、應用領域

產品主要適用于鋼鐵、化工、建材、造紙、紡織、煤炭、電力、電信、鋁業、船運港口、

、釀酒、汽車制造、精密電子、精密機械等工業領域。

  同時，還可應用于通信行業電源系統、交易供電系統、機場港口備用電源系統、大型醫療系統、各類UPS發電機組、會展場館、商業寫字樓等商業用電系統

三、、正常工作條件和安裝條件

3.1環境空氣溫度：-25℃~ +55℃

3.2相對濕度：40℃時≤20%；20℃時≤90%

3.3海拔高度：≤2000m4.4

環境條件：無有害氣體和蒸汽，無導電性或性塵埃，無劇烈的機械振動

四、主要參數及其它條件

4.1測量誤差電壓：≤0.5%（在80-120%額定電壓范圍內）

   電流：≤1%（在5%-20%額定電流范圍內），≤0.5%（在20%-120%額定電流范圍內）

   功率因數：±0.01，溫度：±1℃

4.2保護誤差電壓：≤0.5%，

電流：≤1.0%，溫度：≤1℃。

4.3無功補償參數電容器投切時隔：＞10s（1s-10s定制）

   無功容量：≤40kvar

4.4可靠性參數控制準確率：，投切允許次數：20萬次，

電容器容量運行時間衰減率：≤1%/年，電容器

容量衰減率：≤0.1%/萬次，年故障率：≤0.1%5.5電源條件

額定電壓：380V

電壓偏差：±20%

額定頻率：50Hz

五、電氣安全

電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》中對應條款要求。

六、性能特點

6.1抑制諧波功能有效的抑制高次諧波和涌流，能高次諧波對電容器的影響，保護電路及電容器過載，防止電容器過熱、絕緣介質的老化、自愈性能下降，使用壽命降低。

6.2無涌流投切功能采用過零投切技術，響應時間快，可實現動態跟蹤，并準確在電流電壓為零時投切，受諧波影響小即無投切涌流。

6.3分相補償功能分相補償型產品，各相電容可以分別投切，適用于三相負荷不平衡的場合，

提高了無功補償?shù)亩取?/span>

6.4測量功能配電電壓、電流、無功功率、功率因數測量、體內溫度測量。

6.5保護功能回路電流速切、過流保護；電容器過壓、欠壓保護；電容器過溫、斷相、三相不平衡保護，當電容器溫度超過設定值，電容器整機退運保護，提高使用壽命，確保系統安全運行。

6.6信號功能電容器投切狀態、過欠壓狀態信號；保護動作類型、自診斷故障類型信號。

6.7通信功能電容器和控制器之間采用RS-485通信連接，構成系統工作。

6.8聯機功能具有有線網絡通信功能。

6.9智能網絡控制可自動檢測及跟蹤系統無功的變化，自動投切電容器組。容量相同的電容器按循環投切原則，容量不同的電容器按適補原則投切。電容器先投先退、先退先投；電容器運行溫度低的先投，運行溫度高的先退。

6.10故障自診斷功能電容器智能控制元件能對本體各項運行參數進行自診斷，一旦出現自檢故障，整機快速響應，退出運行

七、訂貨須知

7.1用戶須提供產品額定電壓、額定容量、電抗率、共補型或分補型等參數。

7.2用戶盡量提供使用場所的一些特征

7.3特殊規格可協商訂貨
