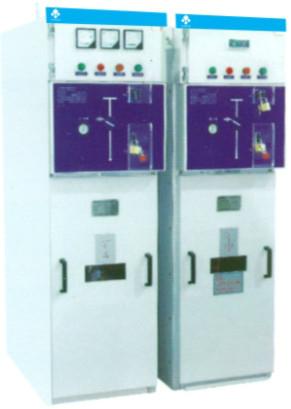

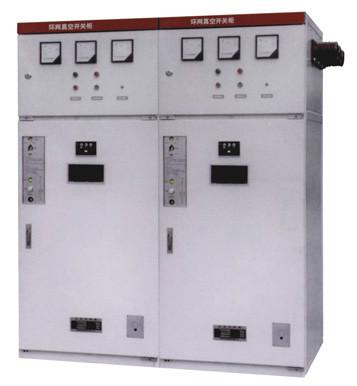

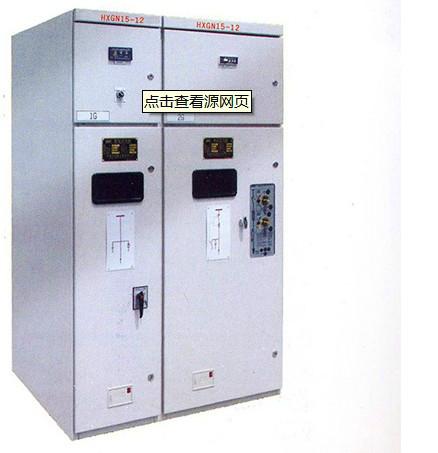

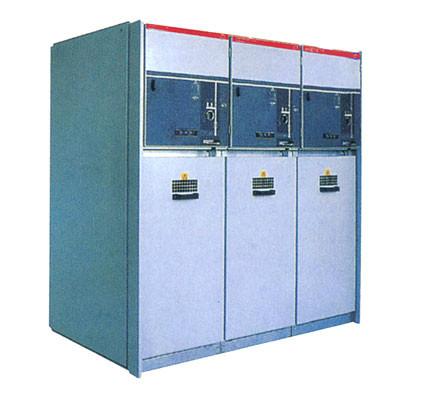

供應HXGN15-12箱式固定封閉環網柜

HXGN15-12箱式固定交流金屬封閉環網開關設備

一、概述

1.1簡述

 HXGN15-12（F·R）箱式固定交流金屬封閉環網開關設備（簡稱“環網柜”），是為城市電網改造和建設需要而設計的新型開關設備。在供電系統中亦作為開斷負荷電流和短路電流以及關合短路電流之用，適用于交流3-10kV、50Hz的配電系統中。廣泛地用于城市電網建設和

改造工程、工礦企業、高層建筑和公共設施等，作為環網供電單元和終端設備，起著電能的彈簧操動機構，該機構既可手動操作，也可電動操作。接地開關和隔離開關配用手力操動機構，本環網柜成套性強、體積小、無燃燒和危險，具有可靠的“五防”功能。

1.2標準

 本環網柜符合GB3906、IEC60420等標準的有關規定。

二、型號及其含義

三、 正常使用條件

3.1 周圍空氣溫度：–15℃～+40℃；

3.2海拔高度：1000m及以下；

3.3濕度條件：日平均值不大于95%，水蒸氣壓力日平均值不超過 2.2kpa；月平均值不大于90%，水蒸氣壓力月平均值不超過1.8kPa。

3.4地震烈度：不超過8度；

3.5沒有腐蝕性或可燃性氣體等明顯污染的場所。

注：超出上述正常使用條件時，用戶可與本公司協商。

四、主要技術參數

五、結構特點

1、結構性能特點

1.1環網柜采用8MF型材料組裝，全構架安裝模數孔E=20mm。

1.2環網柜內配FZN21-12D型負荷開關或ZRN21-12D型熔斷器組合電器，該型電器帶有隔

離開關、真空負荷開關、接地開半，且隔離開關及接地開關均有明顯斷口。

1.3隔離開關、真空負荷開關、接地開關、柜門具有完善可靠的機械聯動、聯鎖裝置，能

有效防止誤操作，并確全維護。

1.4可手動、電動操作。

1.5計量柜的柜門、儀表門設有鋁封銷子。

1.6熔斷器組合電器柜、熔管帶有撞針。短路情況下，撞針撞擊跳閘機構，實現快速開斷，

能有效保護電器設備。

1.7環網柜采用正面操作，可靠墻安裝。

2、“五防”閉鎖功能。

2.1送電操作：只有當柜體門關閉并鎖定，操作接地開關到“打開”位置，才能操作負荷

開關至合閘位置。

2.2停電操作：當負荷開關處于隔離位置，才能關合接地開關，接地開關處于合閘位置時，

插入絕緣隔板到位，才能打開柜門。

2.3真空滅弧室與隔離刀有可靠的聯鎖，而隔離刀與接地刀互為聯動，并與柜門聯鎖，絕

緣隔板與柜門也有聯鎖。

六、訂貨須知      訂貨時應提供下列資料：

6.1主電路方案、編號或主電路組合排列圖。

6.2輔助電路電氣原理圖及控制回路電壓。

6.3開關設備平面布置圖。

6.4如需非標主電路及線路方案，可委托本公司設計、生產。

6.5其它特殊使用條件。
