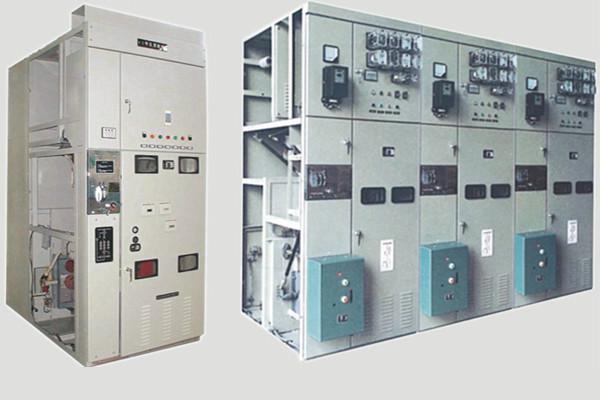

XGN2-12 (z)箱型固定式金屬封閉開關柜

一、概述:
XGN2-12型交流高壓金屬封閉開關設備適用于三相交流50HZ,額定電壓12KV的戶內高壓配電裝置。廣泛應用于工業及民用電纜環網及供電終端,特別適用于城市居民小區、小型二次變電所、開閉所、工礦企業、商場、機場、地鐵、中小型電廠、、體育場、鐵路、隧道等電路系統中作為接收和分配電能之用,是一代空氣絕緣的金屬封閉開關設備,具有結構簡單、操作靈活、安裝方便、聯鎖可靠等特點,。
二、性能特點
1、內置真空斷路器,采用真空滅弧室、免維護、壽命長、操作次數可達到1000次;也可根據用戶要求內置負荷開關或熔斷器。
2、采用科學的輕型設計、體積??;
3、配帶智能控制器,可設置過流保護、速斷保護、失壓自動跳閘、來電延時自動重合、瞬時性故障自動復
位、性故障自動閉鎖等多種保護功能,并且可實時上傳各種數據。
4、配置聯鎖裝置:具有防止帶負荷分、合隔離開關;防止誤分、誤合斷路器或負荷開關;防止接地開關處
于閉合位置時送電;防止在帶電時誤合接地開關;防止誤入帶電隔室等功能
5、上下隔離開關均選用具有雙斷口的GN30-10(D)旋轉隔離開關(額定電流3150A的開關柜下隔離選用GN22-10非旋轉型)。
三、型號說明
四、使用環境條件:
1、戶內、環境溫度:上限+40℃下限-15℃
2、相對濕度:日平均值不大于95%,月平均值不大于90%
3、海拔高度:不超過1000M
4、地震烈度:不超過8度
5、無火災、危險、嚴重污染、化學腐蝕及劇烈震動的場所。

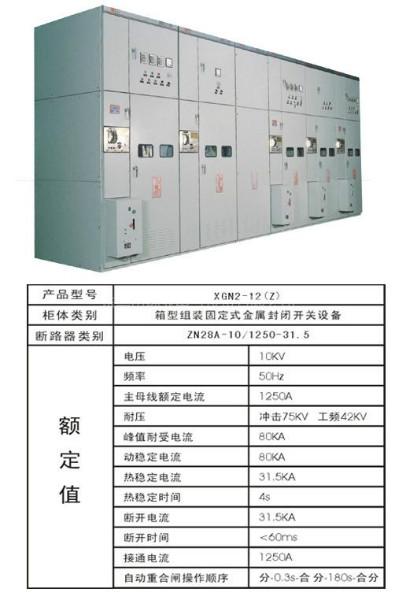

五、開關柜主要技術參數

六、引用標準
GB3906-2006《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》
GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》
GB1985-2004《交流高壓隔離開關和接地開關》
GB/T3309-1989《高壓開關設備在常溫下的機械試驗》
GB/T16927.1-1997《高電壓試驗技術》
GB2681-1981《電工成套裝置中的導線顏色》
GB2682-1981《電工成套裝置中的指示燈和按鈕的顏色》
GB4208-1993《外殼防護等級》
七、訂貨須知 定貨時用戶需提供下列資料:
1、主接線方案編號及單線系統圖;
2、開關柜排列圖、平面布置圖(或并柜圖);
3、二次回路接線原理圖、端子排列圖。
4、開關柜主要元器件的型號、規格、數量;
5、特殊器件請?zhí)峁S家及相應技術資料;
6、主母線的規格、材質,柜體顏色等;
7、需要母線橋時,提供跨距和高度尺寸;
8、備品、備件的名稱及數量;
9、開關柜使用在特殊條件時應在訂貨時提出。
