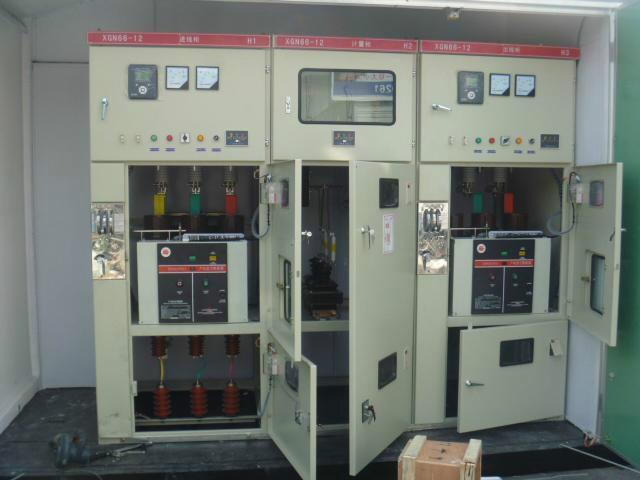

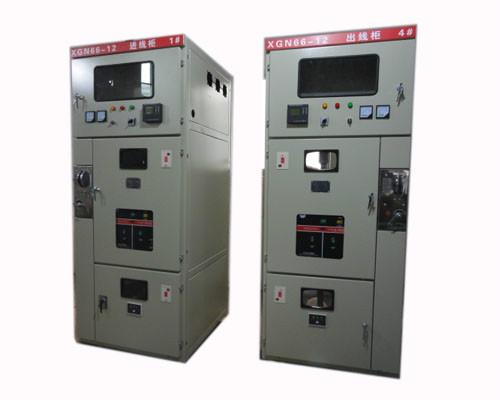

供應XGN66-12型固定式封閉開關柜

XGN66-12 型固定式封閉開關設備(高壓開關設備)

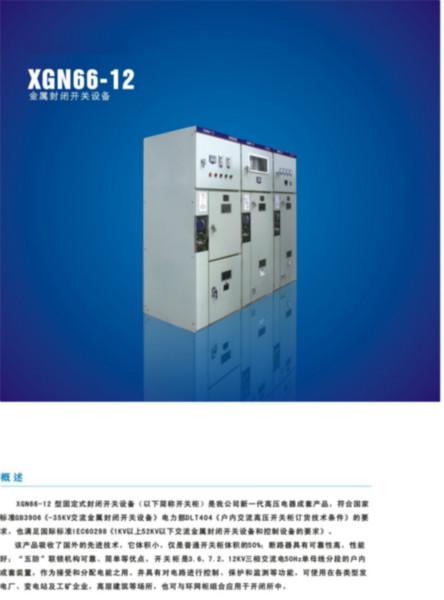

一、概述

XGN66-12 型固定式封閉開關設備（以下簡稱開關柜）是高壓電器成套產品，符合國家標準GB3906《-35KV交流金屬封閉開關設備》電力部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求，也滿足IEC60298《1KV以上52KV以下交流金屬封閉開關設備和控制設備的要求》。該產品吸收了國外的技術，它體積小，僅是普通開關柜體積的

50%；斷路器具有可靠性高，性能好；“五防”聯鎖機構可靠、簡單等優點。開關柜是3.6、

7.2、12KV三相交流電50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。

二、型號含義

三、使用環境條件

1、海拔高度不超過1000m。

2、環境溫度：-25℃～+40℃，24小時內平均溫度不超過+35℃。

3、水平傾斜度不大于3度。

4、地震烈度不超過8度。

5、無劇烈振動和沖擊及危險場所。

四、結構特點

1.柜體采用優質角鋼焊接而成。

2.斷路器室位于柜體中（下）部，安裝、調試、維護方便。標準配裝

ZN63A(VS1-12)斷路器，并設有壓力釋放通道，確保人身安全。

3.采用可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。

4.整柜防護等級IP2X。

5.設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。

6.具有可靠的接地系統。

7.門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。

8.操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用。

五、技術參數

六、訂貨須知

a、一次線路方案的系統圖，柜體排列圖；

b、二次回路接線原理，端子排列圖如端子無排列圖時按制造廠規定；

c、柜內電器元件的型號、規格、數量表；

d、主母線、支母線的材質、規格；

e、如有母線橋，應提供跨距尺寸；

f、開關柜使用在特殊環境條件，應在訂貨時提出；

g、需要附件、備件時，應提出其種類和數量；

h、需方要求提供水平母排，則必須在合同中指明。
