供應JP型戶外配電無功補償綜合柜

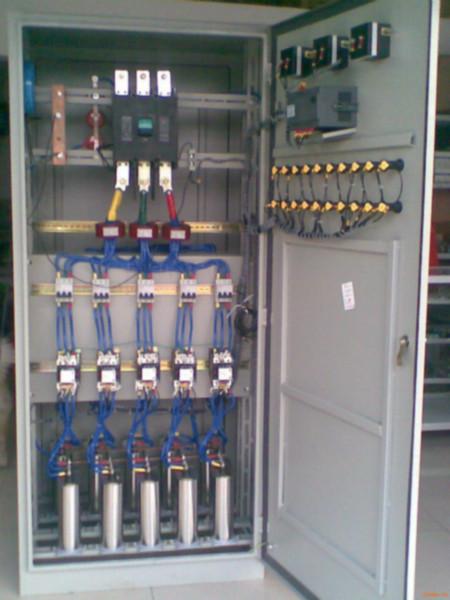

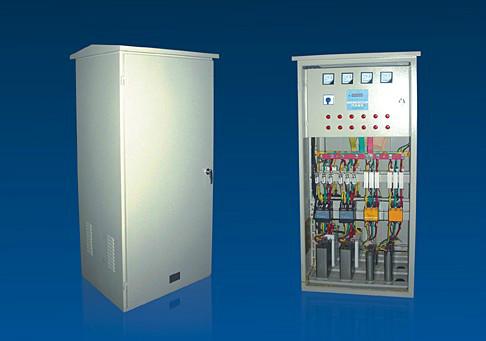

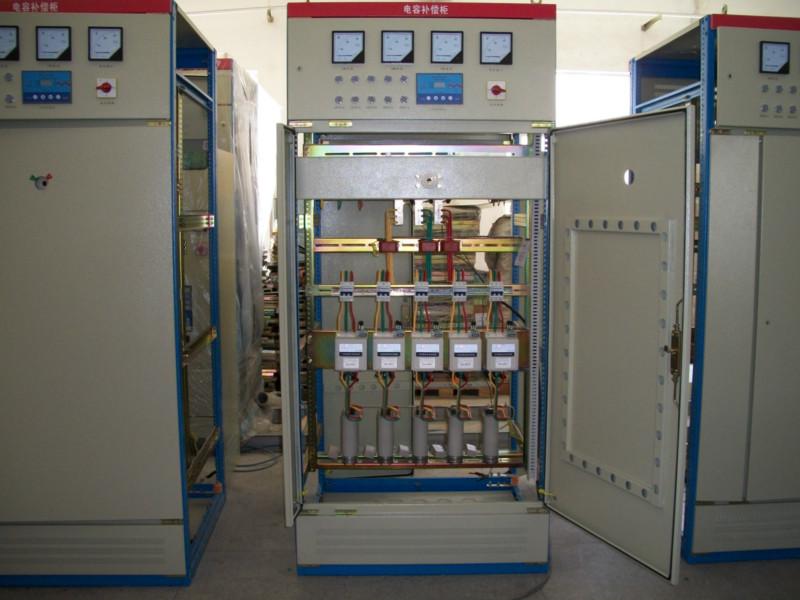

JP型戶外配電無功補償綜合柜

一、產品概述

JP型低壓配電無功補償綜合柜是一種本著安全、經濟、合理、可靠的原則而設計的新型戶外配電無功補償綜合柜。適用于城網、農網改造、工礦企業、路燈照明、住宅小區等交流50Hz、額定電壓380V的配電系統中，具有電能分配、控制、保護、無功補償、電能計量等多功能的新型戶外綜合配電箱，同時可根據用戶要求加入漏電保護功能。產品具有結構新穎、合理、防護等級高、安裝調試、維護及檢修方便等優點。產品符合GB7251.1-1997、GB/T15576-2008，并通過了3C認證，是目前電網改造中理想的低壓成套裝置。 JP系列戶外配電無功補償綜合柜適用于0.4kV電壓等級的電能分配、計量、保

護和無功功率自動補償。

產品特點

JP系列戶外綜合配電箱,可具有配電,補償,計量三種基本功能。用戶可根據需要選擇不同方案，具體方案號如下：

1、配電+補償+計量

2、配電+補償

3、配電+計量

4、補償+計量

5、配電

6、計量

7、補償

三、主要性能

1、響應及時迅速，補償效果好，工作可靠，也可根據用戶需求加入漏電保護器。

2、保護功能：過壓、過載、欠壓、欠流、短路、缺相、零序超限等功能

3、自動運行功能：停電推出、送電后延時10s自動恢復

4、可提高電網功率因數達到0.95以上

四、運行條件

1、環境溫度：    -40℃～+55℃

2、空氣相對濕度：≤90%（相對環境溫度為20℃～25℃）

3、海拔高度：   不超過3000m

4、環境條件：    適用于箱體內安裝，不適用于有火災、危險、嚴重污穢、化學腐蝕及劇烈震動的地方。

5、安裝位置：與地面垂直的傾斜度不超過5?

五、技術參數：

1、額定電壓：400V

2、額定頻率：50Hz

3、配用變壓器容量分別為: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630（kVA ）

4、電容分組：一般分2、3、4、5級，如用戶有特殊要求，按用戶要求配置。

5、饋電回路：一般分2路,每路按所配變壓器總?cè)萘康?0%～配置,如用戶有特殊要求,按用戶要求。

6、補償方式：循環投切，編碼投切，模糊控制自動投切。

7、控制物理量：無功功率或無功電流8、最快響應時間：≤20ms

六、訂貨須知

1、方案編號

 2、配變?nèi)萘俊侂娐窋?shù)、補償容量、電容器分組要求

 3、對控制器、投切開關、電能表、箱體材質和顏色的要求

4、是否加裝漏電保護功能

5、是否配套安裝支架
