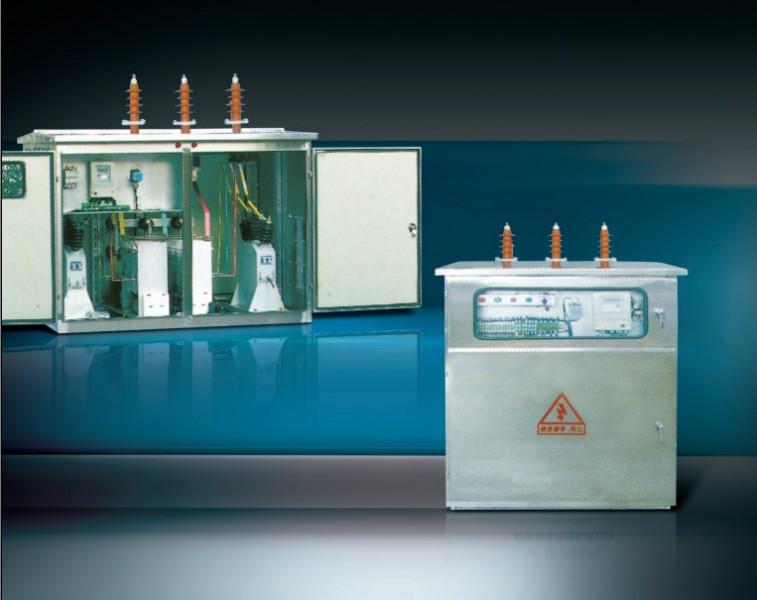

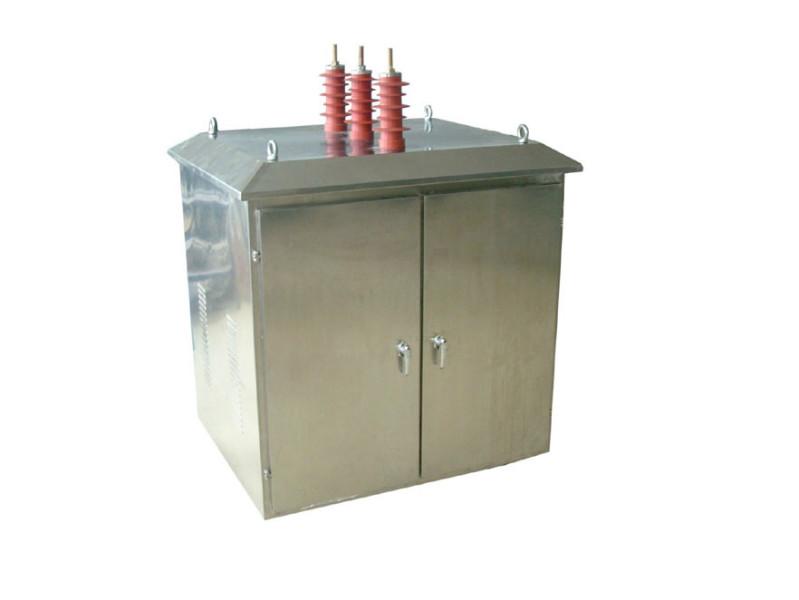

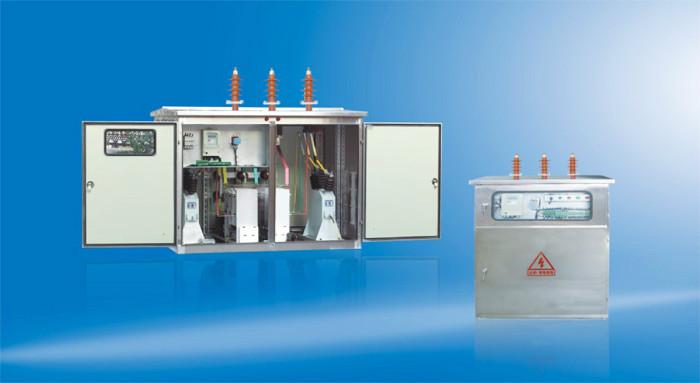

TBBWZ高壓線路無功補償裝置

一、產品概述

TBBWZ系列高壓線路無功自動補償裝置適用于6-10KV輸電線路中，安裝于戶外柱上。作為提高功率因數，降低線路損耗，改善電壓質量之用。

二、使用范圍

1、安裝方式：戶外柱上安裝

2、環境溫度：-40℃～+50℃

3、海拔高度：≤1000m

4、風速：≤35m/s

5、周圍無腐蝕性氣體或蒸汽，無導電性或性塵埃。

三、型號及含義

四、主要技術參數

1、額定電壓：6-10KV

2、額定頻率：50HZ

3、補償容量：30-900Kvat

4、二次控制電壓：AC220V

5、主回路工頻耐壓：42KV/mi

6、輔助回路耐壓：2.5KV/min

7、雷電沖擊耐壓：75KV

8、使用壽命：300000次以上。

五、產品特點

1、電容內置熔絲和放電電阻，斷電后自放電，確保運行安全。

2、電容器可內置或外置，容量按1：2配置，可實現三級投切。

3、可按電壓、功率因數、無功電流等方式自動投切。

4、具有進壓、欠壓、過流、缺相保護功能

5、裝置既可自動投切，也可以手動投切，方便用戶調試和操作。采用高壓真空接觸器開關投切電容，可頻繁投切，具有壽命長，安全可靠，免維護等特點。

6、采用水平的智能無功補償控制器作為控制核心，可顯示電路各項參數，如：電流、電壓、有功、無功、功率因數、電流電壓畸變率、諧波含有率等。并將每日正點數據與日統計數保持200天以上，最長可達800天?？刂破骶哂小八倪b”（遙測、遙控、遙調、遙信）功能。

7、采用現場和遠程通訊，可實現實時、定時召喚各項電力參數，修改控制參數，遠程投切電容。采用短距離（30-50m）無線通訊可實現掌上電腦數據現場抄表。

8、電容配置每組最小容量50Kvar，容量900 Kvar，配置可為一組固定，一組自動投切，或兩組自動投切。

六、訂貨須知

1、需補償線路的電壓等級

2、提供該線路一年內的有功功率、無功功率、電流，最小電流、平均電流統計表

3、該線路變壓器網絡布置圖，及各變壓器裝機容量

4、補償容量和補償方式，電容內置或外置

5、補償組合方式：自動或自動加固定

6、單桿安裝或雙桿安裝

7、控制方式：無功、電壓、時間

8、殼體采用冷軋鋼或是不銹鋼。
